Кабель радиочастотный марки РК 75-3,7-31
Общие сведения
Кабель предназначен для систем кабельного телевидения в качестве абонентского.
Кабель удовлетворяет требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК75-3,7-31:
РК - радиочастотный кабель коаксиальный;
75 - номинальное волновое сопротивление, Ом;
3,7 - номинальный диаметр по изоляции, мм;
3 - изоляция полувоздушная полиэтиленовая;
1 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 50°С.
Пониженная рабочая температура в фиксированном состоянии минус 50°С, при изгибах минус 30°С.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 120 мм, при монтаже при температуре 5°С и выше 58 мм, ниже 5°С 116 мм. Одноразовый изгиб по радиусу 30 мм при температуре выше 5°С.
Кабель выпускается в климатическом исполнении УХЛ по ГОСТ 15150-69.
Кабель соответствует ТУ 16-705.338-84.
Нормативно-технический документ
ТУ 16.705.338-84
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+3 на период эксплуатации и хранения - 75+5 Коэффициент затухания при частоте 0,2 ГГц, дБ/м не более: при приемке и поставке - 0,15 на период эксплуатации и хранения - 0,17 Сопротивление связи, МОм/м, не более - 20 Испытательное напряжение частоты 50 Гц изоляции, кВ - 0,8 Электрическая емкость, пФ/м - 55 Коэффициент укорочения длины волны - 1,22 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Срок службы кабеля, лет - 20
Конструкция и принцип действия
Конструктивные элементы приведены на рисунке и в таблице.
| Наименование элемента (согласно рисунку) | Конструктивные данные и их размеры |
| 1. Внутренний проводник | Медная проволока номинальным диаметром – 0,9 мм |
| 2. Изоляция | Полувоздушная, пористый полиэтилен, диаметр по изоляции – 3,7± 0,15 мм |
| 3. Внешний проводник | Медная гофрированная фольга номинальной толщиной 0,05 мм, наложенная с перекрытием параллельно оси кабеля, медная проволока номинальным диаметром |
| 4. Оболочка | Светостабилизированный полиэтилен низкой плотности; наружный диаметр кабеля 5,8 ± 0,3 мм |

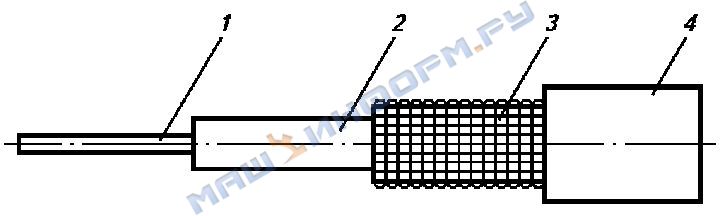

Конструктивные элементы радиочастотного кабеля марки РК75-3,7-31
Строительная длина кабеля не менее 50 м. Минимальная длина маломерных отрезков - 15 м.
