Кабель радиочастотный марки РК 75-17-22
Общие сведения
Кабель предназначен для передачи и приема радиосигналов. РК75-17-22:
РК - радиочастотный коаксиальный кабель;
75 - волновое сопротивление 75 Ом;
17 - диаметр по изоляции 17,3 мм;
2 - повышенной теплостойкости со сплошной изоляцией;
2 - номер разработки.
Условия эксплуатации
Пониженная температура среды:
при приемке и поставке:
в фиксированном состоянии минус 60°С,
при которой допускается изгибать кабель - минус 40°С;
на период эксплуатации и хранения:
в фиксированном состоянии минус 60°С,
при которой допускается изгибать кабель - минус 30°С;
максимальная рабочая температура 200°С;
смена температур от минус 60 до 200°С;
пониженное атмосферное давление до 0,133·10-6 кПа (10-6 мм рт.ст.);
повышенное атмосферное давление до 294 кПа (2221 мм рт. ст.);
относительная влажность воздуха до 98% при температуре до 35°С;
минимальный радиус изгиба: при транспортировании и хранении - 300 мм, примонтаже при температуре: 5°С и выше - 200 мм, ниже 5°С - 300 мм.
Кабель стоек к воздействию вибрации, механических ударов одиночного имногократного действия, линейных нагрузок, акустического шума.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечногоизлучения, соляного тумана, плесневых грибов.
Кабель соответствует требованиям ТУ 16-505.764-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.764-81,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке: - 75+3 на период эксплуатации и хранения - 75+5 Коэффициент затухания при частоте 1 ГГц, дБ/м, не более: при приемке и поставке - 0,15 на период эксплуатации и хранения - 0,23 Сопротивление связи, мОм/м, не более - 200 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 8 Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 10 Электрическая емкость, пФ/м (справочная) - 63 Коэффициент укорочения длины волны (справочная) - 1,4 Электрическое сопротивление изоляции, ТОм·м (справочная), не менее - 5 Строительная длина кабеля, м, не менее - 20 Минимальная длина маломерных отрезков, м - 5 Номинальная масса кабеля, кг - 942 Минимальная наработка, ч - 10 000 Минимальный срок сохраняемости, лет - 15 Минимальный срок службы, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная посеребренная проволока номинальным диаметром 3,05 мм |
| Изоляция | Сплошная обмотка из пленки фторопласта-4; диаметр по изоляции (17,3±0,4) мм |
| Внешний проводник | Оплетка из медных проволок номинальным диаметром |
| Оболочка | Обмотка из пленки фторопласта-4; поверх обмотки оболочка из кремнийорганической резины; наружный диаметр кабеля (22,1±1,0) мм |

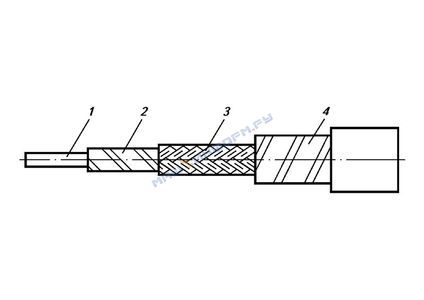

Конструктивные элементы кабеля марки РК75-17-22:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
