Кабель радиочастотный марки РК 75-11-11С
Общие сведения
Кабель предназначен для использования в качестве распределительного в системах кабельного телевидения.
Структура условного обозначения
РК75-11-11-С:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
11 - номинальный диаметр по изоляции 11,5 мм;
1 - изоляция сплошная полиэтиленовая;
1 - порядковый номер разработки;
С - повышенная однородность.
Условия эксплуатации
Максимальная рабочая температура 50°С.
Пониженная температура эксплуатации в фиксированном состоянии минус 50°С, в условиях монтажных изгибов минус 20°С.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 325 мм, при монтаже при температуре 5°С и выше - 230 мм, ниже 5°С - 400 мм. Одноразовый изгиб при температуре выше 5°С - 154 мм.
Усилие натяжения кабеля не более 1270 Н (130 кг).
Кабель допускает 10 перемоток по диаметру 800 мм при нормальных климатических условиях.
Устойчив к воздействию минерального масла, соленой воды, бензина.
Кабель выпускается в климатическом исполнении УХЛ и категории размещения 3 по ГОСТ 15150-69.
Соответствует ТУ 16-705.339-84 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.705.339-84,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+2 на период эксплуатации и хранения - 75+3,5 Коэффициент затухания при частоте 0,2 ГГц, дБ/м, не более: при приемке и поставке - 0,062 на период эксплуатации и хранения - 0,068 Неравномерность волнового сопротивления, выраженная величиной КСВн, в полосе частот 30-270 МГц на строительной длине, не более: максимальная - 1,35 средняя - 1,15 Температурный коэффициент затухания при частоте 0,2 ГГц в диапазоне температур от минус 50 до 50°С, 2·10-3 на 1°С, не более - 2 Электрическое сопротивление внутреннего проводника постоянному току, Ом/м, не более - 7,5·10-3 Сопротивление связи, мОм/м, не более - 10 Испытательное напряжение изоляции при частоте 50 Гц, кВ - 7 Электрическая емкость, пФ/м - 67 Коэффициент укорочения длины волны - 1,5 Сопротивление изоляции, МОм·м, не менее - 5000 Минимальный срок службы, лет - 20
Частотная зависимость коэффициента затухания приведена в табл. 1.
Таблица 1
| Частота, ГГц | Коэффициент затухания, дБ/м |
| 0,005 | 0,0069 |
| 0,01 | 0,0096 |
| 0,02 | 0,0138 |
| 0,03 | 0,0170 |
| 0,04 | 0,0198 |
| 0,05 | 0,0223 |
| 0,06 | 0,0245 |
| 0,07 | 0,0266 |
| 0,08 | 0,0286 |
| 0,09 | 0,0305 |
| 0,1 | 0,0323 |
| 0,2 | 0,0472 |
| 0,3 | 0,0594 |
| 0,5 | 0,0797 |
| 0,9 | 0,113 |
| 1,0 | 0,121 |
Конструктивные элементы кабелей и их размеры приведены на рисунке и в табл. 2.
Таблица 2
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока номинальным диаметром 1,88 мм |
| Изоляция | Сплошная из полиэтилена низкой плотности; диаметр по изоляции 11,50±0,15 мм |
| Внешний проводник | Медная гофрированная лента, наложенная с перекрытием продольно оси кабеля |
| Оболочка | Стабилизированный полиэтилен низкой плотности, |

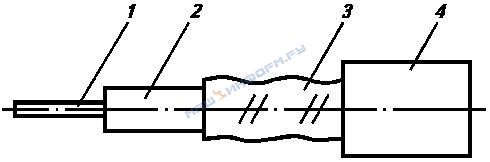

Кабель радиочастотный марки РК75-11-11-С:
1 - внутренний проводник; 2 - изоляция; 3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 200 м.
Минимальная длина маломерных отрезков 50 м.
