Кабель радиочастотный марки РК 50-9-44
Общие сведения
Кабель предназначен для передачи и приемки радио- и видеосигналов.
Кабель удовлетворяет требованиям ГОСТ 11326.0-78, кроме требования к допускаемым отклонениям волнового сопротивления.
Структура условного обозначения
РК50-9-44:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
9 - номинальный диаметр по изоляции 9 мм;
4 - изоляция полувоздушная, фторопластовая;
4 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 150°С, при изгибах минус 40°С.
Смена температуры от минус 60 до 200°С.
Пониженное атмосферное давление до 0,133·10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 85°С.
Минимальный радиус изгиба: при транспортировании и хранении 140 мм, при монтаже при температуре 5°С и выше 70 мм, ниже 5°С 140 мм.
Кабель устойчив к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, вибрационных, ударных и линейных нагрузок, акустических шумов.
Кабель выпускается в климатическом исполнении В по ГОСТ 15.150-69.
Кабель соответствует ТУ 16-505.681-81·
Нормативно-технический документ
ТУ 16.505.681-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+3 на период эксплуатации и хранения - 50+5 Коэффициент затухания, дБ/м, при частоте 3 ГГц, не более: при приемке и поставке - 0,55 на период эксплуатации и хранения - 0,9 Электрическое сопротивление изоляции, МОм.м, не менее - 5000 Сопротивление связи, МОм/м, не более - 10 Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,0 Электрическая емкость, пФ/м - 95 Коэффициент укорочения длины волны - 1,4 Число перегибов по диаметру 140 мм при температуре минус 50°С - 5000 Минимальная наработка, ч - 10000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры представлены на рисунке и в таблице.
| Элемент | Конструктивные данные и размеры |
| Внутренний проводник | Девятнадцать медных посеребренных |
| Изоляция | Полувоздушная; кордель диаметром 2,9 мм из фторопласта-4Д; поверх корделя обмотка из пленки фторопласта-4; диаметр по изоляции 9,0±0,3 мм |
| Внешний проводник | Две оплетки из проволок номинальным диаметром 0,20 мм; внутренняя оплетка из медных посеребренных проволок; внешняя оплетка из медных проволок; плотность каждой оплетки не менее 88%; угол каждой оплетки 50-60 ° |
| Оболочка | Обмотка из пленки фторопласта-4; поверх обмотки - кремнийорганическая резина. |

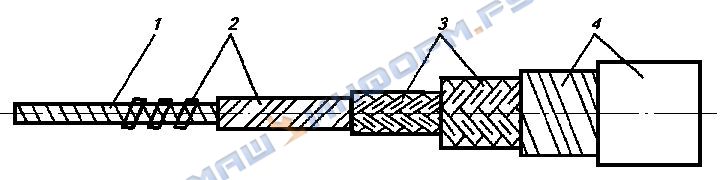

Конструктивные элементы радиочастотного кабеля марки РК50-9-44
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 20 м. Минимальная длина маломерных отрезков 5 м.
