Кабель радиочастотный марки РК 50-9-23
Общие сведения
Кабель предназначен для передачи и приемки радио- и видеосигналов.
Кабели удовлетворяют требованиям ГОСТ 11326.0-78. РК50-9-23:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
9 - номинальный диаметр по изоляции 9 мм;
2 - изоляция сплошная фторопластовая;
3 - номер разработки.
Условия эксплуатации
Минимальный радиус изгиба: при транспортировании и хранении 130 мм, при монтаже при температуре 5°С и выше 60 мм, ниже 5°С 130 мм.
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 60°С, при изгибах минус 40°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление до 0,133.10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Кабель устойчив к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, динамического воздействия пыли, вибрационных, ударных и линейных нагрузок, акустических шумов.
Кабель выпускается в климатическом исполнении В по ГОСТ 15.150-69.
Кабель соответствует ТУ 16-505.977-81.
Нормативно-технический документ
ТУ 16.505.977-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2 на период эксплуатации и хранения - 50+3,5 Коэффициент затухания, дБ/м, не более: при приемке и поставке: при частоте 1 ГГц - 0,3 при частоте 3 ГГц - 0,5 на период эксплуатации и хранения при частоте 3 ГГц - 0,8 Сопротивление связи, МОм/м, не более - 10 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 4 Испытательное напряжение частотой 50 Гц изоляции, кВ - 5 Электрическая емкость, пФ/м - 95 Коэффициент укорочения длины волны - 1,41 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Минимальная наработка, ч - 10000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия

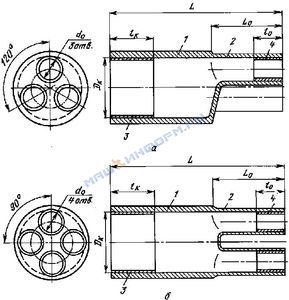

Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
| Элемент | Конструктивные данные и размеры |
| Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 1,01 мм; номинальный диаметр проводника 3,03 мм |
| Изоляция | Сплошная обмотка из пленки фторопласта-4Д и фторопласта-4; диаметр по изоляции 9,0±0,3 мм |
| Внешний проводник | Две оплетки из проволок номинальным диаметром 0,20 мм; внутренняя оплетка |
| Оболочка | Обмотка из пленки фторопласта-4; поверх обмотки – кремнийорганическая резина. Наружный диаметр кабеля 14,2±0,7 мм |
Конструктивные элементы радиочастотного кабеля марки РК50-9-23
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 20 м.
Минимальная длина маломерных отрезков 5 м.
