Кабель радиочастотный марки РК 50-7-58С
Общие сведения
Кабели радиочастотные фазостабильные предназначены для передачи и приема радиосигналов, импульсов и цифровой информации с повышенной однородностью волнового сопротивления, нормируемыми фазотемпературной и фазочастотной характеристиками.
Структура условного обозначения
РК50-7-58-С:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
7 - номинальный диаметр по изоляции 7,25 мм;
5 - изоляция воздушная полиэтиленовая;
8 - порядковый номер разработки;
С - повышенная однородность и фазовая стабильность.
Условия эксплуатации
Максимальная рабочая температура 85°С.
Пониженная температура эксплуатации: при приемке и поставке в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 30°С; на период эксплуатации и хранения в фиксированном состоянии минус 40°С, в условиях монтажных изгибов минус 20°С.
Смена температур от минус 60 до 85°С.
Пониженное атмосферное давление до 0,67 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировке и хранении 240 мм, одноразового при монтаже при температуре 5°С и выше - 100 мм, ниже 5°С - 220 мм.
Кабели устойчивы к 100 перемоткам на диаметр 800 мм: при приемке и поставке при температуре не ниже минус 30°С, к концу периода эксплуатации и хранения при температуре не ниже минус 10°С.
Кабели устойчивы к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, вибрационных, ударных и линейных нагрузок, пыли.
Кабели выпускаются в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-505.643-82 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.643-82,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2 на период эксплуатации и хранения - 50+3,5 Неравномерность волнового сопротивления (для марки РК50-7-58-С), выраженная величиной КСВн, в полосе частот *fо+30% диапазона 0,02-1 ГГц и в полосе частот fо+15% диапазона 1-3,5 ГГц на строительной длине кабеля: КСВн максимальный, не более: при приемке и поставке - 1,4 на период эксплуатации и хранения - 1,6 КСВн средний, не более - 1,2 Температурный коэффициент фазы, 10-6 град, не более, в диапазоне температур: от минус 60 до 50°С - 10 от 50 до 85°С - 18 Коэффициент затухания при частоте 3 ГГц, дБ/м, не более: при приемке и поставке - 0,28 на период эксплуатации и хранения - 0,42 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Сопротивление связи, мОм/м, не более - 0,03 Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,5 Длительно допустимая предельная мощность частоты 2,375 ГГц при температуре окружающего воздуха 20°С, кВт - 0,2 Максимальное отклонение фазочастотной характеристики от линейной (для марки РК 50-7-58-С) в полосе частот fо+30% диапазона 0,02-1 ГГц и в полосе частот fо+15% диапазона 1-3,5 ГГц на строительной длине, эл. град, не более - 10 Максимальная неравномерность вносимого ослабления в полосе частот fо+30% диапазона 0,02-1 ГГц и в полосе частот fо+15% диапазона 1-3,5 ГГц на строительной длине, %, не более - 10 Электрическая емкость, пФ/м - 75 Коэффициент укорочения длины волны - 1,1 Минимальная наработка, ч - 12000 Из них: при температуре 85°С - 5000 при температуре 60°С - 7000 Минимальный срок службы, лет - 12 Минимальный срок сохраняемости, лет - 12
*fо - частота 3 ГГц или другая, согласованная с потребителем при заказе.
Конструкция и принцип действия
Конструктивные элементы кабеля и его размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока номинальным диаметром 3,2 мм |
| Изоляция | Воздушная, кордель из полиэтилена низкой плотности |
| Внешний проводник | Медная сварная гофрированная спирально трубка наружным диаметром 9,2±0,2 мм из ленты номинальной толщиной 0,3 мм; внутренний диаметр внешнего проводника 7,25±0,15 мм, |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; наружный диаметр кабеля 11,2±0,6 мм |

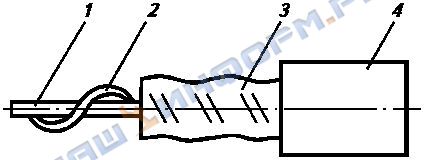

Конструктивные элементы радиочастотного кабеля марки РК50-7-58-С:
1 - внутренний проводник; 2 - изоляция;
3 - внешний проводник; 4 - оболочка
Строительная длина кабелей не менее 75 м.
Минимальная длина маломерных отрезков 50 м.
