Кабель радиочастотный марки РК 50-7-47
Общие сведения
Кабель предназначен для передачи и приема радиосигналов.
Структура условного обозначения
РК 50-7-47:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
7 - номинальный диаметр по изоляции, мм;
4 - полувоздушная изоляция повышенной теплостойкости;
7 - порядковый номер разработки.
Условия эксплуатации
Климатическое исполнение В по ГОСТ 15150-69.
Пониженная рабочая температура:
при приемке и поставке:
в фиксированном состоянии минус 190°С;
при которой допускается изгибать кабель минус 60°С.
На период эксплуатации и хранения:
в фиксированном состоянии минус 190°С;
при которой допускается изгибать кабель минус 40°С.
Максимальная рабочая температура 155°С.
Смена температур от минус 190 до 155°С.
Пониженное атмосферное давление 0,133·10-9 кПа (10-9 мм рт. ст.).
Повышенное атмосферное давление 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 100 мм, при монтаже при температуре 5°С и выше - 50 мм, ниже 5°С - 100 мм.
Кабель устойчив к воздействию солнечного излучения, соляного тумана (не более 500 ч), плесневых грибов, вибрационных, ударных и линейных нагрузок, акустического шума.
Кабель соответствует требованиям ТУ 16-705.109-90.
Нормативно-технический документ
ТУ 16-705.109-90
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2 на период эксплуатации и хранения - 50+3 Неравномерность волнового сопротивления, выраженная величиной КСВн в диапазоне частот (0,9+0,1) ГГц, не более - 1,4 Средний уровень не более - 1,2 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 0,2 ГГц - 0,07 1,0 ГГц - 0,15 3,0 ГГц - 0,27 на период эксплуатации и хранения при частоте 3,0 ГГц - 0,33 Сопротивление связи, мОм/м, не более - 0,031 Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,2 Электрическая емкость, пФ/м - 80 Коэффициент укорочения длины волны - 1,17 Электрическое сопротивление изоляции, ТОм·м, не менее - 5 Минимальная наработка, ч, при температуре: 155°С - 10 000 125°С - 33 000 100°С - 100 000 Минимальный срок службы, лет - 13 Минимальный срок сохраняемости, лет - 13
Кабель не воспламеняется и не распространяет горение (пожаровзрывобезопасен).
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры указаны на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная посеребренная трубка диаметром 3,05 мм; номинальная толщина стенки 0,3 мм |
| Изоляция | Полувоздушная; кордель из фторопласта-4Д номинальным диаметром 2,1 мм; поверх корделя обмотка из пленки фторопласта-4. |
| Внешний проводник | Медная сварная гофрированная спирально трубка наружным диаметром (9,25±0,2) мм из ленты номинальной толщиной 0,2 мм; шаг гофра (3,5±0,2) мм; номинальная глубина гофра 0,8 мм |

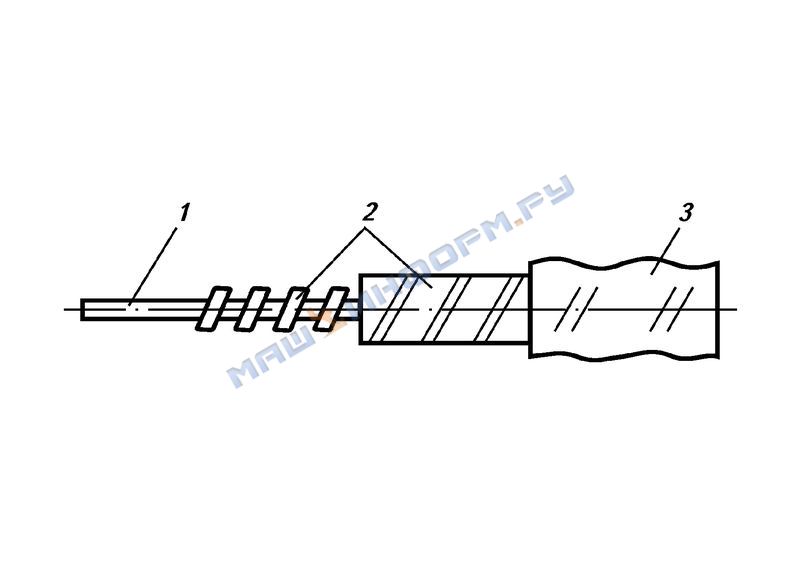

Кабель радиочастотный марки РК 50-7-47:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник
Строительная длина кабеля не менее 20 м.
Расчетная масса 1 км кабеля 108 кг.
