Кабель радиочастотный марки РК 50-7-46
Общие сведения
Кабель предназначен для передачи и приема радиосигналов.
Структура условного обозначения
РК 50-7-46:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
7 - номинальный диаметр по изоляции, мм;
4 - полувоздушная изоляция повышенной теплостойкости;
6 - порядковый номер разработки.
Условия эксплуатации
Климатическое исполнение В по ГОСТ 15150-69.
Пониженная рабочая температура:
при приемке и поставке:
в фиксированном состоянии минус 60°С;
на период эксплуатации и хранения:
в фиксированном состоянии минус 60°С;
при которой допускается изгибать кабель минус 40°С.
Максимальная рабочая температура 200°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление до 0,67 кПа (5 мм рт. ст.).
Повышенное атмосферное давление до 294 кПа (2218 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 100 мм, при монтаже при температуре 5°С и выше - 50 мм, ниже 5°С - 100 мм.
Кабель устойчив к воздействию солнечного излучения, инея с последующим оттаиванием, соляного тумана, плесневых грибов, пыли, вибрационных ударных, линейных нагрузок, акустического шума.
Кабель соответствует требованиям ТУ 16-505.211-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16-505.211-81;ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2 на период эксплуатации и хранения - 50+4 Коэффициент затухания при частоте 0,2 ГГц, дБ/м, не более: при приемке и поставке - 0,12 на период эксплуатации и хранения - 0,17 Электрическое сопротивление изоляции, ТОм·м, не менее - 5 Сопротивление связи, мОм/м, не более - 200 Испытательное напряжение частотой 50 Гц изоляции, кВ - 4,5 Электрическая емкость, пФ/м - 96 Коэффициент укорочения длины волны - 1,4 Минимальная наработка, ч - 10 000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры указаны на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 0,85 мм; номинальный диаметр проводника 2,55 мм |
| Изоляция | Полувоздушная; кордель диаметром 2,1 мм из фторопласта-4Д; поверх корделя обмотка из пленки фторопласта-4; диаметр по изоляции (7,25±0,3) мм |
| Внешний проводник | Оплетка из медных посеребренных проволок номинальным диаметром 0,20 мм, плотность оплетки 88-92%, угол оплетки 50-60 ° |
| Оболочка | Обмотка из пленки фторопласта-4 с последующей термообработкой; наружный диаметр кабеля (8,7±0,5) мм |

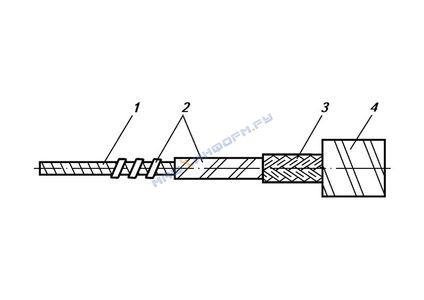

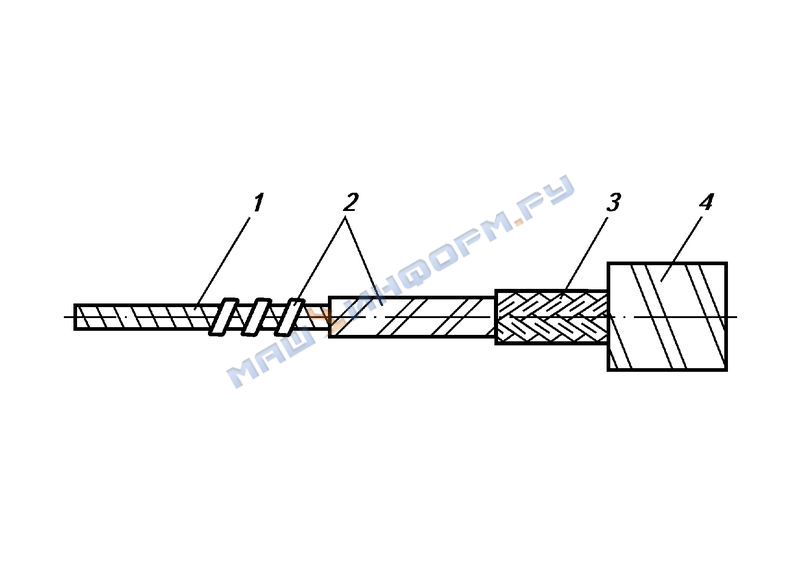

Кабель радиочастотный марки РК 50-7-46:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля - не менее 20 м.
Расчетная масса 1 км кабеля - 167 кг.
