Кабель радиочастотный марки РК 50-44-19Б
Общие сведения
Кабель радиочастотный предназначен для передачи и приема радиосигналов и импульсов большой мощности, применяется в системах радиосвязи, радиолокации, вычислительной техники, в наземных и подземных, надводных и подводных объектах и т.п.
Структура условного обозначения
РК50-44-19-Б:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
44 - номинальный диаметр по изоляции, мм;
1 - изоляция сплошная полиэтиленовая;
9 - порядковый номер разработки;
Б - бронированный защитный покров.
Условия эксплуатации
Максимальная рабочая температура 85°С.
Пониженная температура эксплуатации: в фиксированном состоянии минус 60°С, при однократном изгибе минус 30°С.
Смена температур (10 циклов) от минус 60 до 70°С.
Пониженное атмосферное давление до 53,6 кПа.
Радиальное гидростатическое давление до 80 мПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 560 мм, при монтаже при температуре 5°С и выше - 400 мм, ниже 5°С (до минус 15°С) - 400 мм.
Допускает 10 изгибов по радиусу 400 мм при температуре не ниже минус 15°С. Минимальная температура при транспортировании кабеля минус 50°С.
Кабель применяется для стационарной прокладки на глубине 0,7-1,5 м.
Устойчив к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, плесневых грибов, биовредителей (грызунов и термитов), динамическому воздействию пыли; вибрационных и ударных нагрузок, акустических шумов.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-505.773-83 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.773-83,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2,0
на период эксплуатации и хранения - 50+3,5
Коэффициент затухания при частоте 15 МГц, дБ/м, не более: при приемке и поставке - 0,006
на период эксплуатации и хранения - 0,008
Сопротивление связи, мОм/м, не более - 10
Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 14
Испытательное напряжение изоляции, кВ: частотой 50 Гц - 25
частотой 1,76 МГц - 17
Испытательное напряжение частотой 50 Гц оболочки, кВ - 4
Длительно допустимый ток частотой 1,76 МГц в режиме непрерывной нагрузки при температуре окружающего воздуха 40°С, А: при приемке и поставке - 38
на период эксплуатации и хранения - 32
Разность температур между внутренним проводником и окружающим воздухом, °С, не более - 45
Электрическая емкость, пФ/м - 100
Электрическое сопротивление изоляции, МОм·м, не менее - 10000
Коэффициент укорочения длины волны - 1,52
Минимальная наработка при температуре 85°С, ч - 3000
Минимальный срок службы, лет - 22
Минимальный срок сохраняемости, лет - 22
Длительно допустимые токи и напряжение при частоте 1,76 МГц и температуре окружающего воздуха 40°С указаны в табл. 1.
Таблица 1
| Режим работы | Длительно допустимый ток, А | Длительно допустимое напряжение, кВ |
| Непрерывная нагрузка | 38 | 10 |
| Прерывистая нагрузка (30 мин нагрузка, 30 мин перерыв) | 46 | 12 |
| Повторно-кратковременная нагрузка (10 с нагрузка, 10 мин перерыв) | 220 | 21 |
Конструктивные элементы кабеля и их размеры приведены на рисунке и в табл. 2.
Таблица 2
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Стальной канат диаметром 11,0 мм; поверх каната обмотка медной лентой толщиной 0,1мм с перекрытием и повив из медных прямоугольных проволок |
| Изоляция | Сплошная из полиэтилена низкой плотности; диаметр по изоляции 44,0±1,0 мм |
| Внешний проводник | Повив из медных прямоугольных проволок |
| Экран | Обмотка из двух медных лент толщиной 0,1±0,01 мм; |
| Обмотка | Прорезиненная тканевая или полиэтилентерефталатная лента, наложенная с перекрытием |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; минимальная толщина оболочки 2,2 мм; номинальная 2,6 мм; диаметр кабеля по оболочке 50,7±2,0 мм |
| Защитный покров | Типа Б по ГОСТ 7006–72; |

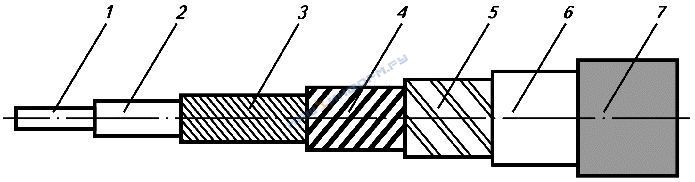

Конструктивные элементы радиочастотного кабеля марки РК50-44-19-Б:
1 - внутренний проводник; 2 - изоляция; 3 - внешний проводник;
4 - экран; 5 - обмотка; 6 - оболочка; 7 - защитный покров
Строительная длина кабеля не менее 125 м. Минимальная длина маломерных отрезков 25 м.
