Кабель радиочастотный марки РК 50-4-46
Общие сведения
Кабель предназначен для передачи и приема радио и видеосигналов.
Кабель удовлетворяет требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК50-4-46:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции 4,6 мм;
4 - изоляция полувоздушная фторопластовая;
6 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура - 200°С.
Пониженная рабочая температура в фиксированном состоянии - минус 150°С, при изгибах - минус 40°С.
Пониженное атмосферное давление до 0,133.10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Смена температур от минус 60 до 200°С.
Минимальный радиус изгиба при транспортировании и хранении - 80 мм, при монтаже при температуре 5°С и выше - 40 мм, ниже 5°С - 80 мм.
Кабель устойчив к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, вибрационных, ударных и линейных нагрузок, акустических шумов.
Кабель выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-505.680-81.
Нормативно-технический документ
ТУ 16.505.680-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+3 на период эксплуатации и хранения - 50+5 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 0,6 ГГц - 0,5 3 ГГц - 1,0 на период эксплуатации и хранения при частоте 0,6 ГГц - 0,7 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Сопротивление связи, МОм/м, не более - 10 Испытательное напряжение 50 Гц изоляции, кВ - 1 Электрическая емкость, пФ/м - 95 Коэффициент укорочения длины волны - 1,4 Перегибы по диаметру 80 мм при температуре минус 50+3°С - 5000 Минимальная наработка, ч - 10000 Минимальный срок службы кабеля, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
| Наименование элемента (согласно рисунку) | Конструктивные данные и их размеры |
| 1. Внутренний проводник | Девятнадцать медных посеребренных проволок номинальным диаметром 0,32 мм, номинальный диаметр проводника 1,6 мм. |
| 2. Изоляция | Полувоздушная; кордель диаметром |
| 3. Внешний проводник | Две оплетки из проволок номинальным диаметром |
| 4. Оболочка | Обмотка из пленки фторопласта 4, поверх обмотки кремнийорганическая резина; наружный диаметр кабеля 8,1± 0,4 мм. |

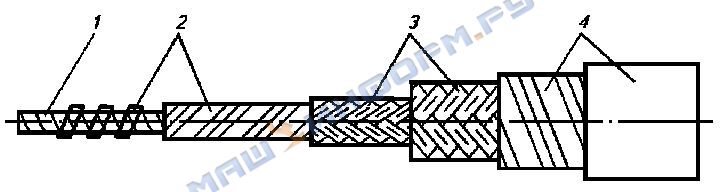

Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Конструктивные элементы радиочастотного кабеля марки РК50-4-46
Строительная длина кабеля не менее 20 м. Минимальная длина маломерных отрезков - 5 м.
