Кабель радиочастотный марки РК 50-4-15
Общие сведения
Кабель предназначен для передачи и приема радиосигналов.
Структура условного обозначения
РК 50-4-15:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции, мм;
1 - сплошная изоляция обычной теплостойкости;
5 - порядковый номер разработки.
Условия эксплуатации
Климатическое исполнение В по ГОСТ 15150-69.
Пониженная рабочая температура:
при приемке и поставке:
в фиксированном состоянии минус 50°С;
при которой допускается изгибать кабель минус 50°С.
На период эксплуатации и хранения:
в фиксированном состоянии минус 50°С;
при которой допускается изгибать кабель минус 40°С.
Максимальная рабочая температура 70°С.
Смена температур от минус 50 до 70°С.
Пониженное атмосферное давление до 0,67 кПа (5 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 80 мм, при монтаже при температуре 5°С и выше - 40 мм, ниже 5°С - 80 мм.
Кабель устойчив к воздействию солнечного излучения, инея с последующим оттаиванием, соляного тумана, плесневых грибов, пыли, минерального масла, соленой воды, бензина, вибрационных, ударных и линейных нагрузок, акустического шума.
Кабель соответствует требованиям ТУ 16-505.550-83 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16-505.550-83;ГОСТ 11326.0-78
Волновое сопротивление, Ом: при приемке и поставке - 50+2
на период эксплуатации и хранения - 50+3,5
Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 0,2 ГГц - 0,2
1,0 ГГц - 0,7
на период эксплуатации и хранения при частоте 1 ГГц - 1,2
Сопротивление связи, мОм/м, не более - 200
Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 2,5
Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 5
Электрическая емкость, пФ/м - 102
Коэффициент укорочения длины волны - 1,54
Электрическое сопротивление изоляции, ТОм·м, не менее - 5
Минимальная наработка, ч - 10 000
Минимальный срок службы, лет - 12
Минимальный срок сохраняемости, лет - 12
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры указаны на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Семь медных проволок номинальным диаметром 0,52 мм |
| Изоляция | Сплошная; обмотка из пленки фторопласта-4 и фторопласта-4Д; диаметр по изоляции (4,6±0,2) мм |
| Внешний проводник | Оплетка из медных проволок номинальным диаметром 0,15 мм плотность оплетки 88–92%; угол оплетки 50–60 ° |
| Оболочка | Обмотка из пленки фторопласта-4; поверх обмотки – шланг из резины ШНН-45УТ номинальной толщиной 1,2 мм; наружный диаметр кабеля (7,8 |

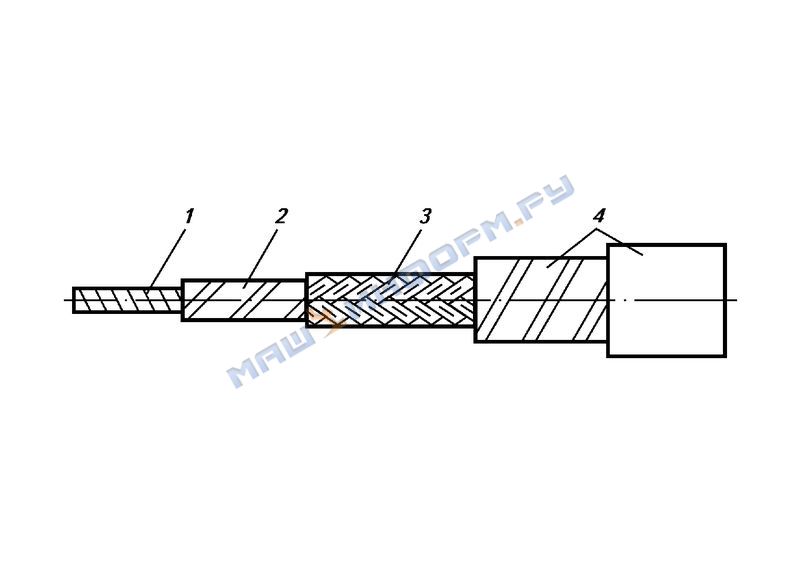

) ммКабель радиочастотный марки РК 50-4-15:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 100 м.
Расчетная масса 1 км кабеля 107 кг.
