Кабель радиочастотный марки РК 50-3,7-41
Общие сведения
Кабель предназначен для передачи и приема радиосигналов.
Структура условного обозначения
РК 50-3,7-41:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
3,7 - номинальный диаметр по изоляции, мм;
4 - полувоздушная изоляция повышенной теплостойкости;
1 - порядковый номер разработки.
Условия эксплуатации
Климатическое исполнение В по ГОСТ 15150-69.
Пониженная рабочая температура:
при приемке и поставке:
в фиксированном состоянии минус 190°С;
при которой допускается изгибать кабель минус 60°С.
На период эксплуатации и хранения:
в фиксированном состоянии минус 190°С;
при которой допускается изгибать кабель минус 40°С.
Максимальная рабочая температура 155°С.
Смена температур от минус 190 до 155°С.
Пониженное атмосферное давление 0,133·10-9 кПа (10-9 мм рт. ст.).
Повышенное атмосферное давление 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Кабель устойчив к воздействию солнечного излучения, соляного тумана (не более 500 ч), плесневых грибов, вибрационных, ударных и линейных нагрузок, акустического шума.
Кабель соответствует требованиям ТУ 16-705.108-90 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16-705.108-90;ГОСТ 11326.0-78
Волновое сопротивление, Ом: при приемке и поставке - 50+2
на период эксплуатации и хранения - 50+3
Неравномерность волнового сопротивления, выраженная величиной КСВн, в диапазоне частот (0,9+0,1) ГГц, не более - 1,4
Средний уровень волнового сопротивления - 1,2
Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 0,2 ГГц - 0,14
1,0 ГГц - 0,30
3,0 ГГц - 0,55
на период эксплуатации и хранения при частоте 3,0 ГГц - 0,7
Сопротивление связи, мОм/м, не более - 0,031
Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 1,0
Электрическая емкость, пФ/м - 80
Коэффициент укорочения длины волны - 1,19
Электрическое сопротивление изоляции, ТОм·м, не менее - 5
Кабель не воспламеняется и не распространяет горение (пожаровзрывобезопасен). Минимальная наработка, ч, при температурах: 155°С - 10 000
или 125°С - 33 000
или 100°С - 100 000
Минимальный срок службы, лет - 13
Минимальный срок сохраняемости, лет - 13
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры указаны на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная посеребренная проволока номинальным диаметром 1,56 мм |
| Изоляция | Полувоздушная; кордель из фторопласта-4Д номинальным диаметром 1,1 мм; поверх корделя обмотка из пленки фторопласта-4 |
| Внешний проводник | Медная сварная гофрированная спирально трубка наружным диаметром (5,2±0,2) мм из ленты номинальной толщиной 0,2 мм; шаг гофра (2,4±0,2) мм; номинальная глубина гофра 0,55 мм |

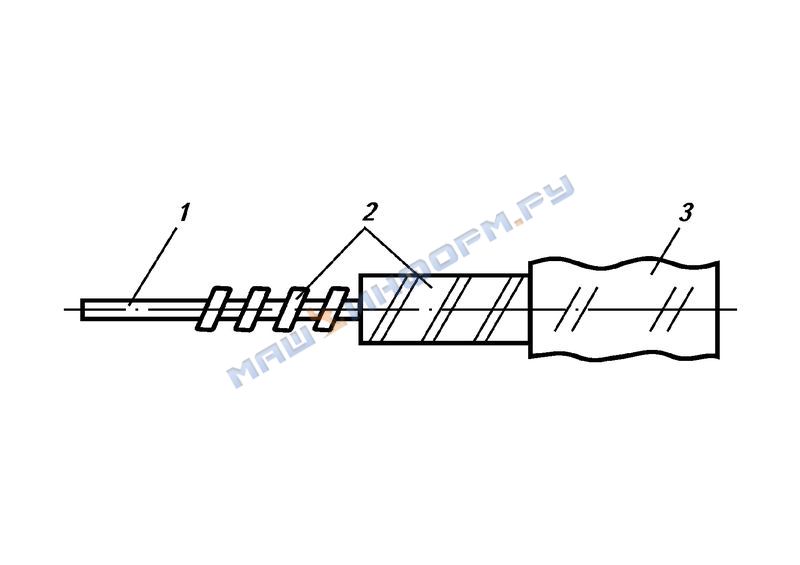

Кабель радиочастотный марки РК 50-3,7-41:
1 - внешний проводник;
2 - изоляция;
3 - внутренний проводник
Строительная длина кабеля не менее 20 м.
Расчетная масса 1 км кабеля - 58,7 кг.
