Кабель радиочастотный марки РК 50-3-27
Общие сведения
Кабель предназначен для передачи и приемки радио и видеосигналов.
Кабель удовлетворяет требованиям ГОСТ 11326.0-78. РК50-3-27:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
3 - номинальный диаметр по изоляции 2,95 мм;
2 - изоляция сплошная фторопластовая
7 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 60°С, при изгибах минус 40°С.
Смена температуры от минус 60 до 200°С.
Пониженное атмосферное давление 0,67 кПа.
Повышенное атмосферное давление 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба:
При транспортировании и хранении 60 мм, при монтаже при температуре 5°С и выше 30 мм, ниже 5°С - 60 мм.
Кабель устойчив к воздействию специальных факторов, инею с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, вибрационных, линейных и ударных нагрузок, акустических шумов.
Кабель выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-505.633-81.
Нормативно-технический документ
ТУ 16.505.633-81
Волновое сопротивление, Ом:
при приемке и поставке - 50+2,5
на период эксплуатации и хранения - 50+4
Коэффициент затухания, дБ/м, не более:
при приемке и поставке при частоте 3 ГГц - 1,35
при частоте 15 ГГц - 4,0
на период эксплуатации и хранения при частоте 15 ГГц - 6,8
Сопротивление связи, МОм/м, не более - 10
Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 1,7
Испытательное напряжение частоты 50 Гц изоляции, кВ - 4,2
Удельная емкость, пФ/м - 95
Коэффициент укорочения длины волны - 1,42
Электрическое сопротивление изоляции, МОм·м, не менее - 5000
Минимальная наработка, ч - 15000
Минимальный срок службы кабеля, лет - 20
Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
| Наименование элемента (согласно рисунку) | Конструктивные данные и размеры |
| 1. Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 0,35 мм, номинальный диаметр проводника |
| 2. Изоляция | Сплошная; обмотка из каландрированной пленки фторопласта 4Д, обмотка из пленки фторопласта 4, диаметр по изоляции 2,95 ± 0,13 мм. |
| 3. Внешний проводник | Две оплетки из проволок номинальным диаметром 0,12 мм; внутренняя оплетка из медных посеребренных проволок, плотность оплетки 85–90%, угол оплетки 40–50 ° ; внешняя оплетка из медных проволок; плотность оплетки 88–92%, угол оплетки 30–40 ° . |
| 4. Оболочка | Обмотка из пленки фторопласта 4, поверх обмотки – оплетка из стеклонитей, пропитанная кремнийорганическим лаком; наружный диаметр кабеля 4,4 ± 0,3 мм. |

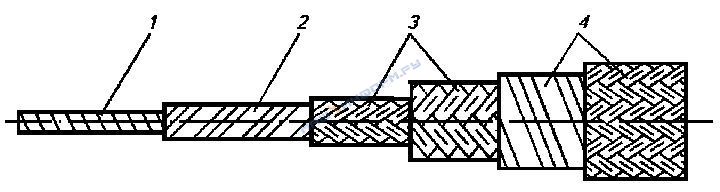

Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.

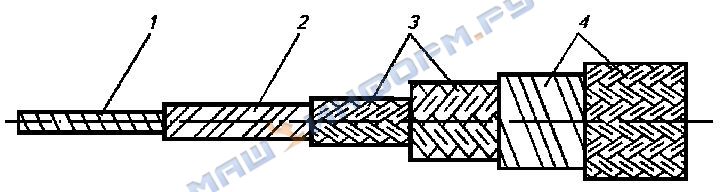

Конструктивные элементы радиочастотного кабеля марки РК50-3-27
Строительная длина кабеля не менее 20 м. Минимальная длина маломерных отрезков 5 м.
