Кабель радиочастотный марки РК 50-3-26
Общие сведения
Кабель предназначен для передачи и приема радио и видеосигналов.
Кабель удовлетворяет требованиям ГОСТ 11326.0-78. РК50-3-26:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
3 - номинальный диаметр по изоляции 2,95 мм;
2 - изоляция сплошная фторопластовая;
6 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 60°С, при изгибах минус 40°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление до 0,67 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении - 70 мм, при монтаже при температуре 5°С и выше - 40 мм, ниже 5°С - 70 мм.
Кабель устойчив к воздействию спецфакторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, вибрационных, линейных и ударных нагрузок, акустических шумов.
Кабель выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-505.534-81.
Нормативно-технический документ
ТУ 16.505.534-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2,5 на период эксплуатации и хранения - 50+4 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 3 ГГц - 1,2 15 ГГц - 4 На период эксплуатации и хранения при частоте 15 ГГц - 6,8 Сопротивление связи, МОм/м, не более - 10 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 1,7 Испытательное напряжение частотой 50 Гц изоляции, кВ - 4,2 Электрическая емкость, пФ/м - 95 Коэффициент укорочения длины волны - 1,42 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Минимальная наработка, ч - 10000 Минимальный срок службы кабеля, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
Таблица
| Наименование элемента (согласно рисунку) | Конструктивные данные и их размеры |
| 1. Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 0,35 мм; номинальный диаметр проводника 1,05 мм. |
| 2. Изоляция | Сплошная, обмотка из каландрированной пленки фторопласта 4Д, обмотка из пленки фторопласта 4, диаметр по изоляции 2,95±0,13. |
| 3. Внешний проводник | Две оплетки из проволок номинальным диаметром |
| 4. Оболочка | Обмотка из пленки фторопласта 4, поверх обмотки – кремнийорганическая резина, наружный диаметр кабеля 5,9 ± 0,5 мм. |

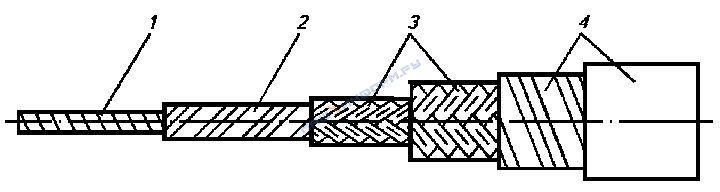

Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Конструктивные элементы радиочастотного кабеля марки РК50-3-26
Строительная длина кабеля не менее 20 м. Минимальная длина маломерных отрезков - 5 м.
