Кабель радиочастотный марки РК 50-24-17
Общие сведения
Кабель предназначен для передачи и приема радиосигналов и импульсов большой мощности.
Структура условного обозначения
РК50-24-17:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
24 - номинальный диаметр по изоляции 24,0 мм;
1 - изоляция сплошная полиэтиленовая;
7 - порядковый номер разработки.
Условия эксплуатации
Пониженная температура при эксплуатации в фиксированном состоянии
Минус 60°С, в условиях монтажных изгибов минус 30°С.
Максимальная рабочая температура 85°С.
Пониженное атмосферное давление до 53,6 кПа (400 мм рт.ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 325 мм, при монтаже при температуре 15°С и выше - 140 мм, ниже 15°С - 280 мм.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, пыли, минерального масла, соленой воды, бензина.
Стоек к вибрации, ударам одиночного и многократного действия, линейным нагрузкам и акустическим шумам.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует требованиям ГОСТ 11326.52-79 и ГОСТ 11326.0-78. ГОСТ 11326.52-79,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2
на период эксплуатации и хранения - 50+3,5
Коэффициент затухания при частоте 15 МГц, дБ/м, не более: при приемке и поставке - 0,012
на период эксплуатации и хранения - 0,018
Сопротивление связи, мОм/м, не более - 50
Напряженность начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 13
Испытательное напряжение изоляции, кВ: при частоте тока 50 Гц - 25
при частоте тока 1,76 МГц - 15
Длительно допустимый ток частотой 1,76 МГц в режиме непрерывной нагрузки при температуре окружающего воздуха 40°C: при приемке и поставке - 27
на период эксплуатации и хранения - 22
Разность температур между внутреннем проводником и окружающим воздухом, °С, не более - 45
Электрическая емкость, пФ/м - 100
Коэффициент укорочения длины волны - 1,52
Электрическое сопротивление изоляции, МОм·м, не менее - 10 000
Минимальная наработка, ч (при максимальной температуре окружающей среды 55°С) - 10 000
Срок службы, лет - 12
Срок сохраняемости, лет - 12
Длительно допустимые токи и напряжения при частоте 1,76 МГц при температуре окружающего воздуха 40°С указаны в табл. 1.
Таблица 1
| Режим работы | Длительно допустимый ток, А | Длительно допустимое напряжение, кВ |
| Непрерывная нагрузка | 27 | 8 |
| Прерывистая нагрузка | 31 | 10 |
| Повторно-кратковременная нагрузка (10 c – нагрузка, 10 мин – перерыв) | 125 | 12 |
Конструктивные элементы кабеля и их размеры приведены на рисунке и в табл. 2.
Таблица 2
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | 37 медных проволок номинальным диаметром 1,0 мм; |
| Изоляция | Сплошная; полиэтилен низкой плотности; диаметр по изоляции (24,0±0,7) мм |
| Внешний проводник | Оплетка из медных проволок номинальным диаметром 0,2–0,3 мм; |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; |

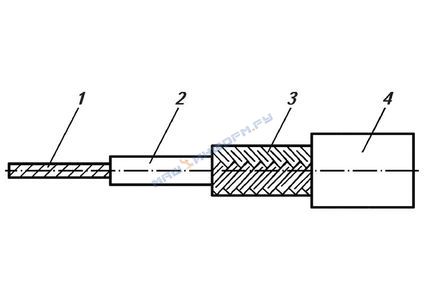

Радиочастотный кабель марки РК50-24-17:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 100 м.
Минимальная длина маломерных отрезков 25 м.
