Кабель радиочастотный марки РК 50-2-23
Общие сведения
Кабели предназначены для передачи и приема радиосигналов, импульсов и цифровой информации, применяются в системах радиосвязи и радиолокации, электроники, вычислительной техники и т. п.
Структура условного обозначения
РК50-2-23:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
2 - номинальный диаметр по изоляции 2,2 мм;
2 - изоляция сплошная фторопластовая;
3 - порядковый номер разработки.
Условия эксплуатации
Пониженная рабочая температура:
При приемке и поставке в фиксированном состоянии и в условиях монтажных изгибов минус 60°С.
На период эксплуатации и хранения в фиксированном состоянии минус 60°С.
В условиях монтажных изгибов минус 40°С.
Максимальная рабочая температура 200°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление до 0,67 кПа (5 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении - 80 мм, при монтаже при температуре 5°С и выше - 40 мм, ниже 5°С - 80 мм.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, вибрационных, ударных и линейных нагрузок, акустических шумов.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует требованиям ТУ 16-505.767-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.767-81
Волновое сопротивление, Ом: при приемке и поставке - 50+2
на период эксплуатации и хранения - 50+5
Коэффициент затухания при частоте 10 ГГц, дБ/м, не более: при приемке и поставке - 3,0
на период эксплуатации и хранения - 4,5
Сопротивление связи, мОм/м, не более - 10
Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 3
Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 1,5
Электрическая емкость, пФ/м - 95
Коэффициент укорочения длины волны - 1,42
Электрическое сопротивление изоляции, МОм·м, не менее - 5000
Расчетная масса 1 км кабеля, кг - 37,5
Минимальная наработка, ч - 15 000
Минимальный срок службы, лет - 20
Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная посеребренная проволока номинальным диаметром 0,73 мм |
| Изоляция | Сплошная; фторопласт-4Д; диаметр по изоляции (2,2±0,1) мм |
| Внешний | Две оплетки из медных посеребренных проволок номинальным диаметром 0,10 мм; плотность каждой оплетки 88–92%; угол каждой оплетки 45–60 ° |
| Оболочка | Обмотка из пленки фторопласта-4; поверх обмотки – оплетка из стеклонитей, пропитанная кремнийорганическим лаком; наружный диаметр кабеля (3,7±0,25) мм |

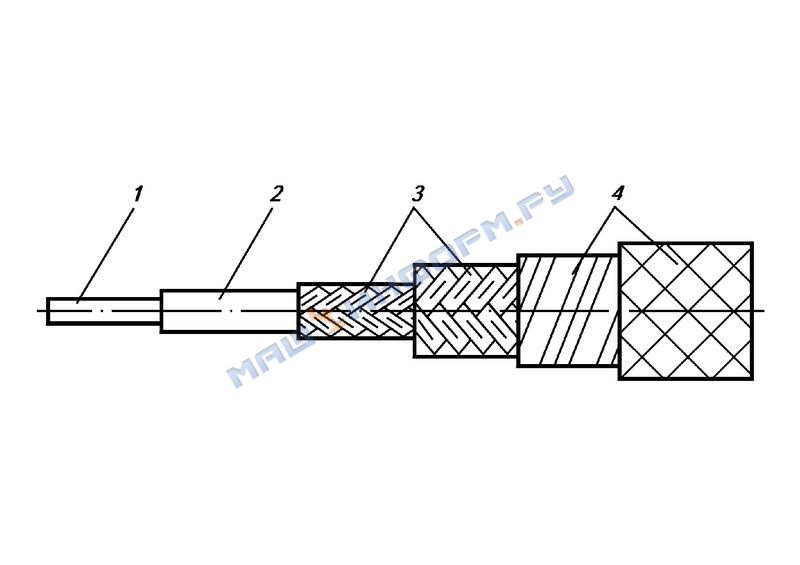

Конструктивные элементы радиочастотного кабеля марки РК50-2-23:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 20 м.
Минимальная длина маломерных отрезков - 5 м.
