Кабель радиочастотный марки РК 50-11-34
Общие сведения
Кабель предназначен для передачи и приема радиосигналов, импульсов и цифровой информации, применяется для межблочного монтажа в системах управления и передачи информации между разнесенными в пространстве объектами.
Структура условного обозначения
РК 50-11-34:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
11 - номинальный диаметр по изоляции, мм;
3 - полувоздушная изоляция обычной теплостойкости;
4 - порядковый номер разработки.
Условия эксплуатации
Климатическое исполнение В по ГОСТ 15150-69.
Пониженная рабочая температура:
при приемке и поставке:
в фиксированном состоянии минус 60°С;
при которой допускается изгибать кабель минус 40°С.
На период эксплуатации и хранения:
в фиксированном состоянии минус 60°С;
при которой допускается изгибать кабель минус 30°С.
Максимальная рабочая температура 85°С.
Смена температур от минус 60 до 85°С.
Пониженное атмосферное давление до 0,67 кПа (5 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении - 270 мм, при монтаже при температуре 5°С и выше - 140 мм; ниже 5°С - 270 мм.
Кабель устойчив к воздействию солнечного излучения, инея с последующим оттаиванием, соляного тумана, плесневых грибов, динамической пыли, минерального масла, соленой воды, бензина, вибрационных, ударных и линейных нагрузок, акустического шума.
Кабель соответствует требованиям ТУ 16-705.222-81.
Нормативно-технический документ
ТУ 16-705.222-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2,5 на период эксплуатации и хранении - 50+4 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 0,6 ГГц - 0,11 3 ГГц - 0,35 на период эксплуатации и хранения при частоте 3 ГГц - 0,53 Электрическое сопротивление изоляции, ТОм·м, не менее - 5 Сопротивление связи, мОм/м, не более - 200 Испытательное напряжение частотой 50 Гц изоляции, кВ - 2 Электрическая емкость, пФ/м - 80 Коэффициент укорочения длины волны - 1,16 Минимальная наработка, ч - 10 000 из них при температуре: 85°С - 5000 до 60°С - 5000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры указаны на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная посеребренная проволока номинальным диаметром 4,2 мм |
| Изоляция | Полувоздушная; полиэтилен низкой плотности; кордель диаметром 2,5 мм; поверх корделя – трубка; диаметр по изоляции (11,0±0,5) мм |
| Внешний проводник | Оплетка из медных посеребренных проволок номинальным диаметром 0,30 мм; плотность оплетки не менее 96%; угол оплетки не менее 60 ° |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; наружный диаметр кабеля (14,4±0,4) мм |

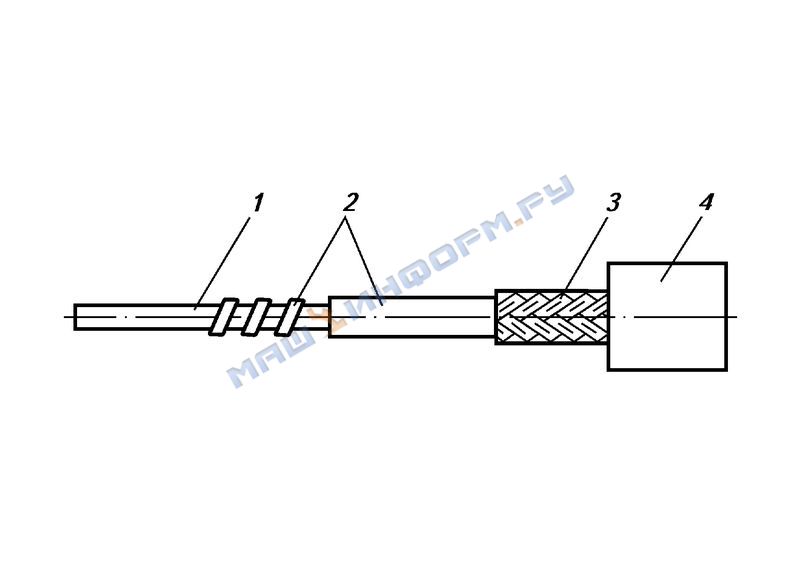

Кабель радиочастотный марки РК 50-11-34:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 30 м.
Расчетная масса 1 км кабеля - 347 кг.
