Кабель радиочастотный марки РК 50-1,5-214
Общие сведения
Кабель предназначен для передачи и приема радиосигналов и импульсов. Применяется для внутриблочного монтажа радиоэлектронной аппаратуры и вычислительной техники.
Структура условного обозначения
РК50-1,5-214:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
1,5 - номинальный диаметр по изоляции, 1,5 мм;
2 - изоляция сплошная фторопластовая;
14 - порядковый номер разработки.
Условия эксплуатации
Пониженная рабочая температура в фиксированном состоянии и при монтажных изгибах минус 60°С.
Максимальная рабочая температура 200°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление до 0,133·10-6 кПа (10-6 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 110 мм, при монтаже при температуре 5°С и выше - 4 мм, ниже 5°С - 8 мм.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, динамической пыли, вибрационных, ударных и линейных нагрузок, акустических шумов.
Выпускается в климатическом исполнении В.
Кабель соответствует требованиям ТУ 16.К76-029-89 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.К76.029-89
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+3 на период эксплуатации и хранения - 50+5 Температурный коэффициент фазы, 1/106 град, не более, в диапазоне температур от минус 60 до 100°С - 150 Относительное изменение электрической длины между двумя образцами кабеля совместно изогнутыми по радиусу 100 мм без использования контакта с опорными цилиндрами, град/м, не более, при частоте: 10 ГГц - 10 18 ГГц - 30 Коэффициент затухания при частоте 10 ГГц, дБ/м, не более: при приемке и поставке - 4,0 на период эксплуатации и хранения - 4,5 Изменение разности коэффициентов затухания двух образцов кабеля, совместно изогнутых по радиусу 100 мм без использования контакта с опорными цилиндрами, дБ/м, не более, при частоте: 10 ГГц - 1,5 18 ГГц - 3,0 Сопротивление связи, мОм/м, не более - 30 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 2 Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 3 Электрическая емкость, пФ/м - 95 Коэффициент укорочения длины волны - 1,40 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Сопротивление связи, соответствующее затуханию экранирования 50 дБ, мОм/м - 30 Расчетная масса 1 км кабеля, кг - 18 Изгибающий момент при радиусе изгиба 100 мм, г·см, не более, при температуре: 20°С - 60 минус 60°С - 120 Число перегибов вокруг цилиндра диаметром 90 мм при температуре 20°С - 30 000 Минимальная наработка, ч, при температуре: 200°С - 10 000 125°С - 33 000 100°С - 100 000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | 19 медных посеребренных проволок номинальным диаметром 0,1 мм; номинальный диаметр проводника 0,50 мм |
| Изоляция | Сплошная; обмотка из сырой каландрированной пленки фторопласта-4Д; обмотка из пленок фторопласта-4; обмотка из сырой каландрированной пленки из фторопласта-4Д; диаметр по изоляции 1,5 мм |
| Внешний | Две оплетки: одна из медных посеребренных, вторая из медных проволок номинальным диаметром 0,10 мм; |
| Защитный | Обмотка из двух сырых каландрированных пленок фторопласта-4Д; оплетка из |

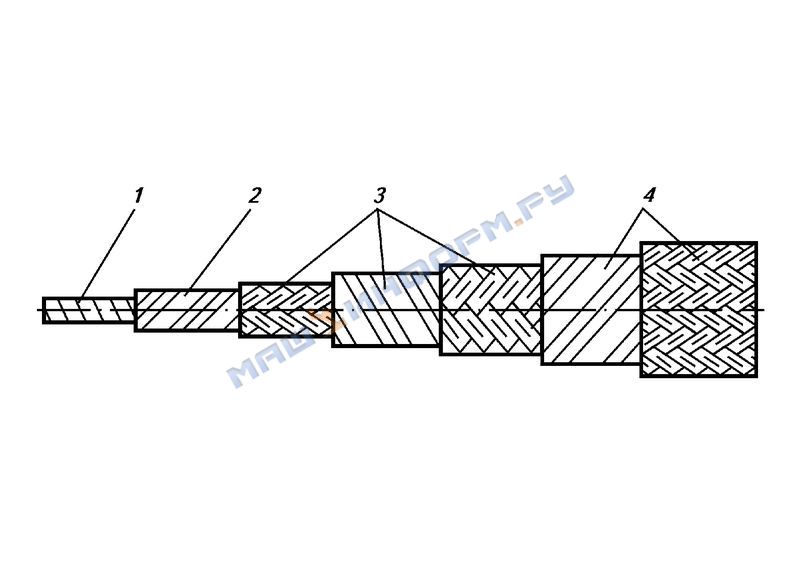

Конструктивные элементы радиочастотного кабеля марки РК50-1,5-214:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - защитный покров
Строительная длина кабеля - не менее 10 м.
Минимальная длина маломерных отрезков - 1 м.
