Кабель радиочастотный марки РК 50-1-22
Общие сведения
Кабель предназначен для передачи и приемки радио и видеосигналов.
Кабель удовлетворяет требованиям ГОСТ 11326.0-78. РК50-1-22:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
1 - номинальный диаметр по изоляции, мм;
2 - изоляция сплошная фторопластовая;
2 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура: в фиксированном состоянии минус 60°С, при монтажных изгибах минус 40°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление до 0,67 кПа.
Повышенное атмосферное давление до 294 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба : при транспортировании и хранении 18 мм, при монтаже при температуре 5°С и выше 9 мм, ниже 5°С 18 мм.
Кабель выдерживает 5000 перегибов на угол +30° по диаметру 1,0 мм при температуре 25+10°С под нагрузкой в 25 Г.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина, специальных факторов; стоек к динамическому воздействию пыли.
Кабель выпускается в климатическом исполнении В, без оболочки в климатическом исполнении УХЛ.
Кабель соответствует ТУ 16-505.215-82.
Нормативно-технический документ
ТУ 16.505.215-82
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+5 на период эксплуатации и хранения - 50+8 Коэффициент затухания при частоте 15 ГГц, дБ/м, не более: при приемке и поставке - 9 на период эксплуатации и хранения - 12,6 Сопротивление связи, МОм/м, не более - 320 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,5 Испытательное напряжение частоты 50 Гц изоляции, кВ - 1 Электрическая емкость, пФ/м - 95 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Изгибающий момент при температуре 25+10°С, Г·см, не более - 16 Коэффициент укорочения длины волны - 1,42 Минимальная наработка, ч - 10000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
| Наименование элемента (согласно рисунку) | Конструктивные данные и размеры |
| 1. Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 0,12 мм; |
| 2. Изоляция | Сплошная; обмотка из пленки фторопласта 4; диаметр |
| 3. Внешний проводник | Оплетка из медных посеребренных проволок номинальным диаметром 0,06 мм; плотность оплетки 85 ? 92%; угол оплетки 45–60 ° |
| 4. Оболочка | Фторопласт 4МБ; наружный диаметр кабеля 1,7± 0,15 мм |

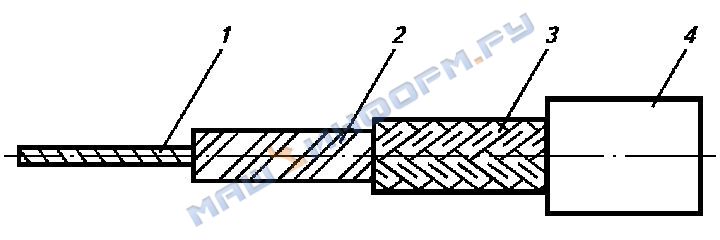

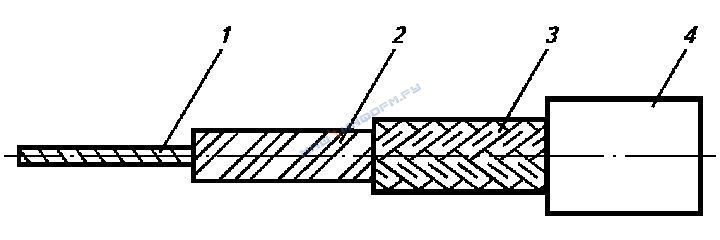

Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Конструктивные элементы радиочастотного кабеля марки РК50-1-22
Кабель может быть изготовлен без оболочки, что должно быть оговорено при заказе.
В этом случае кабель должен применяться в герметичных блоках.
Строительная длина кабеля не менее 2 м.
Минимальная длина маломерных отрезков 0,5 м.
