Кабель радиочастотный марки РК 50-0,87-11
Общие сведения
Кабели предназначены для передачи и приема радиосигналов, импульсов и цифровой информации, применяются в системах радиосвязи и радиолокации, электроники, вычислительной техники и т.п.
Структура условного обозначения
РК50-0,87-11:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
0,87 - номинальный диаметр по изоляции 0,87 мм;
1 - изоляция сплошная полиэтиленовая;
1 - порядковый номер разработки.
Условия эксплуатации
Пониженная рабочая температура в фиксированном состоянии:
При приемке и поставке минус 60°С.
На период эксплуатации и хранения минус 60°С.
Максимальная рабочая температура 85°С.
Смена температур от минус 60 до 85°С.
Пониженное атмосферное давление до 53,3 кПа (400 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 75 мм, при монтаже при температуре 5°С и выше - 10 мм.
Воздействие вибрационных, ударных и линейных нагрузок, акустических шумов.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует требованиям ТУ 16.К76-023-89 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.К76.023-89
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+3,5 на период эксплуатации и хранения - 50+5 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте 1,0 ГГц - 2,0 на период эксплуатации и хранения при частоте 1,0 ГГц - 3,0 Электрическое сопротивление внутреннего проводника постоянному току, Ом/м, не более - 0,45 Сопротивление связи, мОм/м, не более - 300 Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 0,9 Электрическая емкость, пФ/м - 96 Коэффициент укорочения длины волны - 1,48 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Расчетная масса 1 км кабеля, кг - 3,85 Минимальная наработка, ч, при температуре: 85°С - 10 000 или 60°С - 33 000 или 40°С - 100 000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная луженая проволока номинальным диаметром 0,25 мм |
| Изоляция | Сплошная, полиэтилен низкой плотности, диаметр по изоляции (0,87±0,07) мм |
| Внешний проводник | Продольно наложенная медная фольга, номинальной толщиной 0,015 мм. |
| Оболочка | Обмотка пленкой из фторопласта-4ЭО или полиэтилентерефталатной, поверх обмотки – полиэтилен низкой плотности, максимальный наружный диаметр кабеля 1,8 мм |

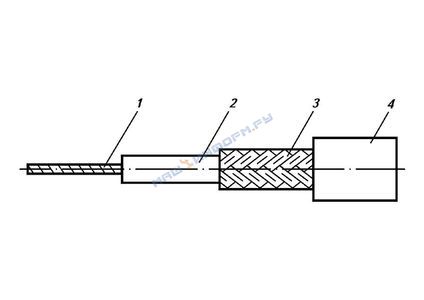

Конструктивные элементы радиочастотного кабеля РК50-0,87-11:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 5 м.
