Кабель радиочастотный марки РК 50-0,6-27
Общие сведения
Кабель предназначен для передачи и приема радиосигналов, импульсов, применяется в системах радиосвязи, электроники, вычислительной техники и т.п.
Структура условного обозначения
РК50-0,6-27:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
0,6 - номинальный диаметр по изоляции, 0,6 мм;
2 - изоляция сплошная фторопластовая;
7 - порядковый номер разработки.
Условия эксплуатации
Пониженная рабочая температура в фиксированном состоянии минус 60°С.
Максимальная рабочая температура 125°С.
Смена температур от минус 60 до 125°С.
Пониженное атмосферное давление 53,3 кПа (400 мм рт. ст.).
Повышенное атмосферное давление 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 60 мм; при монтаже при температуре 5°С и выше - 10 мм.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, динамической пыли, вибрационных, ударных и линейных нагрузок, акустических шумов.
Кабель стоек к воздействию специальных сред и газовых смесей.
Выпускается в климатическом исполнении В.
Кабель соответствует требованиям ТУ 16.К76-024-89 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.К76.024-89
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+3,5 на период эксплуатации и хранения - 50+5 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте 1 ГГц - 2,5 на период эксплуатации и хранения при частоте 1 ГГц - 3,0 Электрическое сопротивление внутреннего проводника постоянному току, Ом/м, не более - 0,65 Сопротивление связи, мОм/м, не более - 300 Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 0,6 Электрическая емкость, пФ/м - 94 Коэффициент укорочения длины волны - 1,39 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Расчетная масса 1 км кабеля, кг - 4,0 Минимальная наработка, ч, при температуре: 125°С - 10 000 или 85°С - 33 000 или 70°С - 100 000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Семь посеребренных проволок из сплава БрХЦрК номинальным диаметром 0,07 мм, номинальный диаметр проводника 0,21 мм |
| Изоляция | Сплошная, фторопласт-4МБ, диаметр по изоляции (0,6±0,05) мм |
| Внешний проводник | Продольно наложенная медная фольга номинальной толщиной 0,015 мм. |
| Оболочка | Обмотка пленкой из фторопласта-4ЭО, поверх обмотки фторопласт-4МБ, максимальный размер кабеля 1,6 мм |

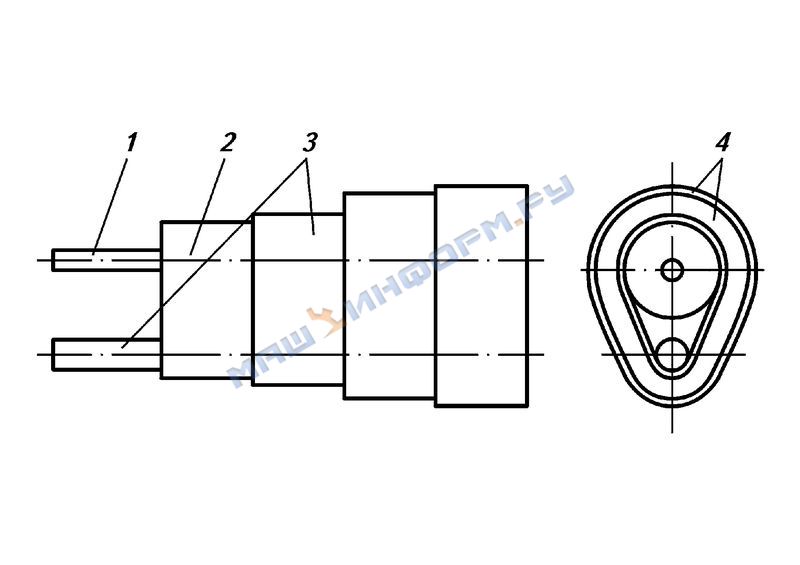

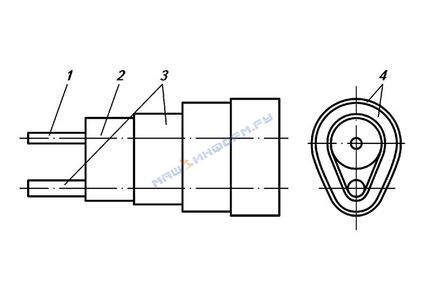

Конструктивные элементы радиочастотного кабеля марки РК50-0,6-27:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 5 м.
Минимальная длина маломерных отрезков - 1 м.
