Кабель радиочастотный марки РК 100-1-42
Общие сведения
Кабель предназначен для передачи и приема радио- и видеосигналов. Применяется в герметизированной аппаратуре, используемой в наземных стационарных помещениях и сооружениях. РК100-1-42:
РК - кабель радиочастотный коаксиальный;
100 - номинальное волновое сопротивление, Ом;
1 - номинальный диаметр по изоляции 1,0 мм;
4 - изоляция;
2 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 155°С (допускается воздействие температуры 230°С в течение 10 с).
Пониженная температура эксплуатации: в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 40°С.
Смена температур от минус 60 до 155°С.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировке и хранении 40 мм, при монтаже при температуре 5°С и выше - 6 мм, ниже 5°С - 40 мм.
Кабель устойчив к воздействию вибрационных, ударных и линейных нагрузок.
Выдерживает 500 перегибов по радиусу 6 мм при температуре 25+10°С.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ГОСТ 11326.0-78 и ТУ 16-705.239-82. ГОСТ 11326.0-78,ТУ 16.705.239-82
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 100+10 на период эксплуатации и хранения - 100+13 Коэффициент затухания при частоте 0,2 ГГц, дБ/м, не более: при приемке и поставке - 0,9 на период эксплуатации и хранения - 1,3 Электрическое сопротивление внутреннего проводника постоянному току, Ом/м, не более - 1,1 Сопротивление связи, мОм/м, не более - 600 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Испытательное напряжение частотой 50 Гц, кВ - 0,8 Электрическая емкость, пФ/м - 40 Коэффициент укорочения длины волны - 1,2 Минимальная наработка при температуре 155°С, ч - 10000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и его размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Посеребренная проволока из сплавов БрХЦрК или ХОТ номинальным диаметром 0,18 мм |
| Изоляция | Полувоздушная, фторопласт-4МБ или фторопласт-4МБ-2; трубка с номинальной толщиной стенки 0,2 мм; диаметр по изоляции 1,0 мм |
| Внешний проводник | Оплетка из медных луженых проволок номинальным диаметром 0,08 мм; плотность оплетки 65–82%; угол оплетки 60–72 ° ; наружный диаметр кабеля 1,32 мм |

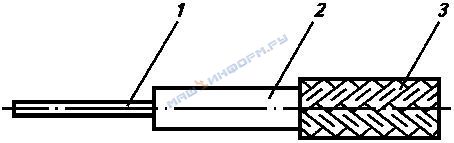

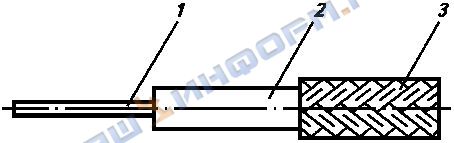

Конструктивные элементы радиочастотного кабеля марки РК100-1-42:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник
Строительная длина кабеля не менее 25 м.
Минимальная длина маломерных отрезков 2 м.
