Кабель радиочастотный марки РИ 50-7-11
Общие сведения
Кабель радиочастотный излучающий предназначен для радиосвязи с подвижным абонентом, применяется в системах связи и телепередачи в метро, туннелях, на железнодорожных станциях.
Структура условного обозначения
РИ50-7-11:
РИ - кабель радиочастотный коаксиальный излучающий;
50 - номинальное волновое сопротивление, Ом;
7 - номинальный диаметр по изоляции 7,25 мм;
1 - изоляция сплошная полиэтиленовая;
1 - порядковый номер разработки.
Условия эксплуатации
Максимальная рабочая температура 55°С.
Пониженная температура при эксплуатации в фиксированном состоянии минус 50°С, в условиях монтажных изгибов минус 30°С.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 250 мм, при монтаже при температуре 5°С и выше - 110 мм, ниже 5°С - 220 мм.
При длительной эксплуатации на открытом воздухе (более 120 ч) кабель должен быть защищен от прямого воздействия солнечного излучения.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, динамического воздействия пыли. Стоек к воздействию вибрации, механических ударов многократного и одиночного действия, линейным нагрузкам и акустическим шумам.
Кабель выдерживает 30 перегибов по диаметру 300 мм.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-705.409-85 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.705.409-85,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+3 на период эксплуатации и хранения - 50+4 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте (МГц): 60 - 0,06 600 - 0,20 на период эксплуатации и хранения при частоте (МГц): 60 - 0,08 600 - 0,30 Сопротивление связи, мОм/м, не менее - 2700 Потери на связь при частоте 60 МГц на расстоянии 2,5 м, дБ, не более - 70 Неравномерность потерь на связь на длине, дБ, не более - 25 Испытательное напряжение частотой 50 Гц изоляции, кВ - 10 Электрическое сопротивление изоляции, МОм·м, не менее: при приемке и поставке - 5000 на период эксплуатации и хранения - 1000 Электрическая емкость, пФ/м - 100 Коэффициент укорочения длины волны - 1,5 Длительно допустимая предельная мощность частотой 60 МГц при температуре окружающего воздуха 40°С, Вт - 600 Минимальная наработка при температуре 55°С, ч - 33000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная мягкая проволока номинальным диаметром 2,65 мм |
| Изоляция | Сплошная, из полиэтилена низкой плотности диаметром (7,25±0,20) мм |
| Внешний проводник | Медная перфорированная, с отверстиями овальной формы, гофрированная лента номинальной толщиной 0,1 мм, наложенная с перекрытием продольно оси кабеля; медная проволока номинальным |
| Оболочка | Светостабилизированный полиэтилен низкой плотности, |

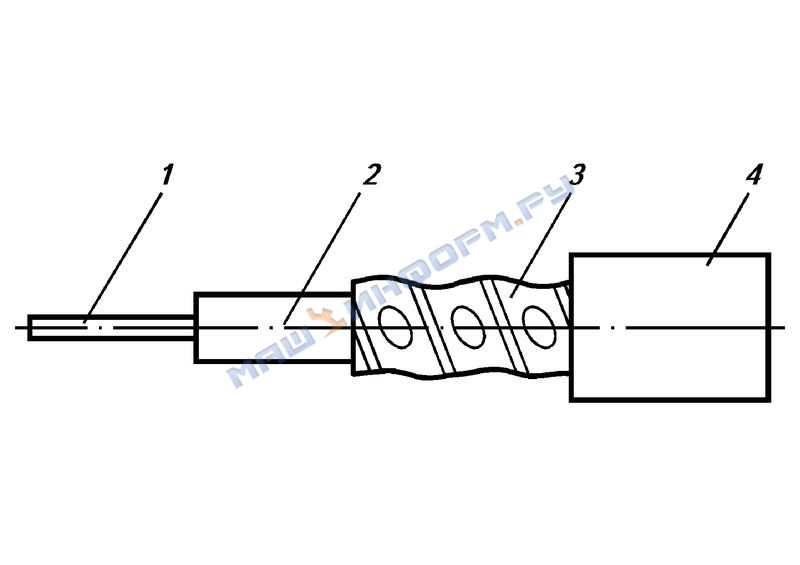

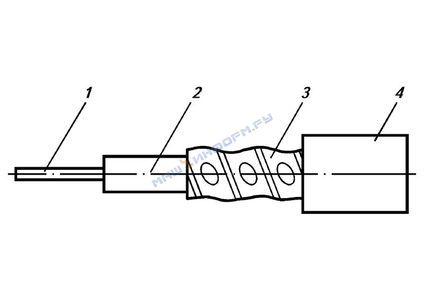

Радиочастотный кабель марки РИ50-7-11:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 130 м, минимальная длина маломерных отрезков 15 м.
