Кабель радиочастотный марки РИ 50-17-31
Общие сведения
Кабель предназначен для передачи и приемки радио и видеосигналов.
Кабель удовлетворяет требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РИ50-17-31:
РИ - кабель радиочастотный излучающий;
50 - номинальное волновое сопротивление, Ом;
17 - номинальный диаметр по изоляции 17,3 мм;
3 - изоляция полувоздушная полиэтиленовая;
1 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 70°С.
Пониженная рабочая температура в фиксированном состоянии минус 50°С, при изгибах - минус 30°С.
Смена температуры от минус 60 до 70°С.
Пониженное атмосферное давление до 53,3 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 325 мм; при монтаже при температуре 5°С и выше - 250 мм, ниже 5°С - 500 мм.
При эксплуатации кабеля должны применяться герметичные разъемы.
При хранении концы кабеля должны быть защищены от проникновения влаги внутрь кабеля.
При эксплуатации кабель должен быть расположен на расстоянии не менее 100 мм от любой поверхности и укреплен на диэлектрических опорах или подвесах с расстоянием между точками опоры не более 2 м. Ориентации отверстий кабеля в пространстве не требуется.
Кабель устойчив к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, вибрационных, ударных и линейных нагрузок, акустических шумов; стоек к динамическому воздействию пыли.
Кабель выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16.К 76-026-89.
Нормативно-технический документ
ТУ 16.К76.026-89
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+3
на период эксплуатации и хранения - 50+5
Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 150 МГц - 0,032
450 МГц - 0,065
700 МГц - 0,085
1000 МГц - 0,120
на период эксплуатации и хранения при частоте: 150 МГц - 0,04
450 МГц - 0,08
700 МГц - 0,11
1000 МГц - 0,15
Сопротивление связи, мОм/м, не менее - 1000
Среднее значение потерь на связь, дБ, не более - 75
Испытательное напряжение частотой 50 Гц изоляции, кВ - 3
Длительно допустимая предельная мощность частоты 700 МГц при температуре окружающего воздуха 40°С и КСВн = 1, кВт - 0,4
При этом разность температур между внутренним проводником и окружающим воздухом должна быть не более 30°С.
Электрическая емкость, пФ/м - 80
Электрическое сопротивление изоляции, мОм·м, не менее - 5,0
Коэффициент укорочения длины волны - 1,2
Минимальная наработка, ч - 11000
Из них: при температуре до 70°С - 1000
при температуре до 55°С - 10000
Минимальный срок службы, лет - 15
Из них при эксплуатации без защиты от прямого воздействия солнечной радиации, лет, не более - 2
Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная трубка; |
| Изоляция | Полувоздушная; |
| Внешний проводник | Медная перфорированная с отверстиями овальной формы гофрированная лента |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; |
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.

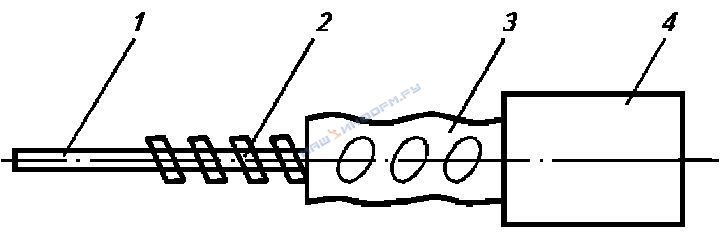

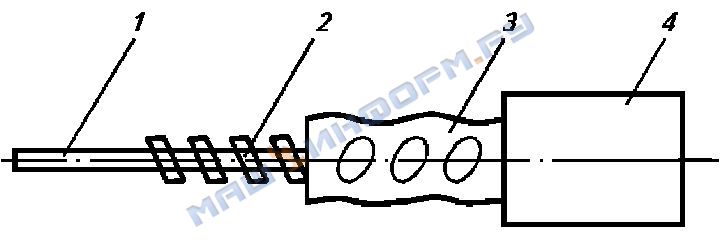

Конструктивные элементы радиочастотного излучающего кабеля
марки РИ50-17-31
1 - внутренний проводник; 2 - изоляция;
3 - внешний проводник; 4 - оболочка
Строительная длина кабеля не менее 250 м.
Минимальная длина маломерных отрезков - 50 м.
