Кабель радиочастотный марки РД 50-0,87-21
Общие сведения
Кабель предназначен для использования в функциональных СВЧ-узлах.
Структура условного обозначения
РД50-0,87-21:
РД - кабель радиочастотный двухпроводный;
50 - номинальное волновое сопротивление, Ом;
0,87 - номинальный диаметр по изоляции 0,87 мм;
2 - изоляция сплошная фторопластовая;
1 - порядковый номер разработки.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная температура при эксплуатации в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 30°С.
Пониженное атмосферное давление до 0,67 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 30 мм, при монтаже при температуре 5°С и выше - 2 мм, ниже 5°С - 3 мм.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов. Стоек к динамическому воздействию пыли, вибрации, механическому удару одиночного и многократного действия, линейным нагрузкам, акустическим шумам.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-505.588-82 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.588-82,ГОСТ 11326.0-78
Волновое сопротивление, Ом: -
при приемке и поставке - 50+5
на период эксплуатации и хранения - 50+7,5
Коэффициент затухания при частоте 1 ГГц, дБ/м, не более: при приемке и поставке - 4,5
на период эксплуатации и хранения - 6,7
Испытательное напряжение частотой 50 Гц изоляции, кВ - 0,5
Электрическая емкость, пФ/м - 75
Электрическое сопротивление изоляции, МОм·м, не менее - 5000
Минимальная наработка, ч - 10000
Срок службы кабеля, лет - 20
Срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная посеребренная проволока номинальным диаметром 0,3 мм |
| Изоляция | Сплошная, обмотка из пленки |

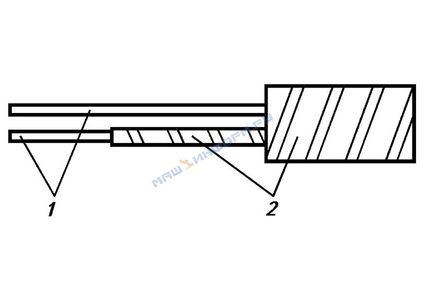

Кабель радиочастотный марки РД50-0,87-21:
1 - внутренний проводник;
2 - изоляция
Строительная длина кабеля не менее 5 м.
Минимальная длина маломерных отрезков 0,5 м.
