Кабель радиочастотный марки РД 150-1,5-21
Общие сведения
Кабель предназначен для использования в функциональных СВЧ-узлах.
Структура условного обозначения
РД150-1,5-21:
РД - кабель разночастотный двухпроводный;
150 - номинальное волновое сопротивление, Ом;
1,5 - номинальный диаметр по изоляции 1,5 мм;
2 - изоляция сплошная фторопластовая;
1 - порядковый номер разработки.
Условия эксплуатации
Пониженная температура при эксплуатации в фиксированном состоянии минус
60°С, в условиях монтажных изгибов минус 30°С.
Максимальная рабочая температура 200°С.
Пониженное атмосферное давление до 0,67 кПа (5 мм рт.ст.).
Повышенное атмосферное давление до 300 кПа (2 260 мм рт.ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 30 мм, при монтаже при температуре 5°С и выше - 2 мм, ниже 5°С - 3 мм.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневым грибам, пыли, вибрационным, ударным и линейным нагрузкам, акустическим шумам.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует требованиям ТУ 16-505.589-82 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.589-82,ГОСТ 11326.0-78
Волновое сопротивление, Ом: при приемке и поставке - 150+7,5
на период эксплуатации и хранения - 150+10
Коэффициент затухания при частоте 1 ГГц, дБ/м, не более: при приемке и поставке - 2,5
на период эксплуатации и хранения - 3,7
Испытательное напряжение частотой 50 Гц изоляции, В - 0,5
Электрическая емкость, пФ/м - 30
Электрическое сопротивление изоляции, МОм·м, не менее - 5 000
Минимальная наработка, ч - 10 000
Срок службы кабеля, лет - 20
Срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная посеребренная проволока номинальным диаметром 0,23 мм |
| Изоляция | Сплошная; обмотка из пленки фторопласта 4, поверх параллельно расположенных изолированных жил наложено заполнение; наружные размеры по заполнению (1,5±0,10) ? (0,91±0,10) мм |

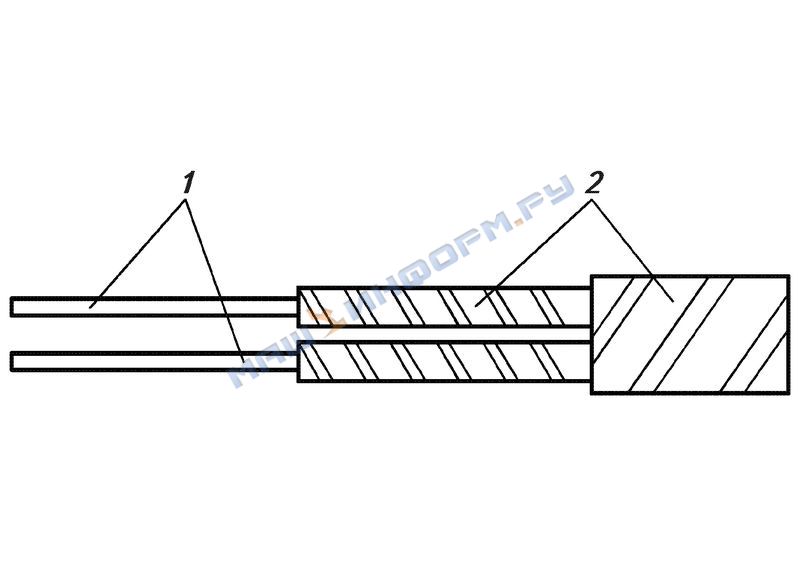

Разночастотный кабель марки РД150-1,5-21:
1 - внутренний проводник;
2 - изоляция
Строительная длина кабеля не менее 5 м.
Минимальная длина маломерных отрезков 0,5 м.
