Кабель радиочастотный марки РД 100-7-11
Общие сведения
Кабель предназначен для применения в качестве линии задержки.
Структура условного обозначения
РД100-7-11:
РД - кабель радиочастотный двухпроводный;
100 - номинальное волновое сопротивление, Ом;
7 - номинальный диаметр по изоляции 7,25 мм;
1 - изоляция сплошная полиэтиленовая;
1 - порядковый номер разработки.
Условия эксплуатации
Пониженная температура при эксплуатации в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 30°С.
Максимальная рабочая температура 85°С.
Пониженное атмосферное давление до 0,67 кПа (5 мм рт.ст.).
Повышенное атмосферное давление до 300 кПа (2 300 мм рт.ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба в плоскости малой оси в фиксированном состоянии при транспортировании и хранении 275 мм; кабеля, вмонтированного в аппаратуру, 20 мм, при монтаже при температуре 5°С и выше - 100 мм, ниже 5°С - 275 мм.
Допускается одноразовый изгиб с радиусом 20 мм.
Кабель выдерживает 5 перегибов в плоскости малой оси по диаметру 40 мм при температуре (25+10)°С.
Устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, пыли, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина.
Кабель стоек к воздействию вибрации, ударных нагрузок одиночного и многократного действия, линейных нагрузок и акустических шумов.
Соответствует требованиям ТУ 16-505.957-82 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.957-82,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 100+10 на период эксплуатации и хранения - 100+12 Время нарастания переходной характеристики для отрезка кабеля с задержкой (55+1) нс, измеренное от уровня 0,1 до 0,7 амплитуды импульса напряжения, нс, не более: при приемке и поставке - 0,5 на период эксплуатации и хранения - 0,55 Испытательное напряжение частотой 50 Гц изоляции, кВ - 1 Емкостная асимметрия, %, не более - 5 Электрическая емкость, пФ/м - 55 Коэффициент укорочения длины волны - 1,52+0,05 Электрическое сопротивление изоляции, МОм·м, не менее - 5 Минимальная наработка, ч - 10 000 Срок службы, лет - 13 Срок сохраняемости, лет - 13
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены в таблице и на рисунке.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Две параллельно уложенные медные проволоки номинальным диаметром 1,09 мм; |
| Изоляция | Сплошная; полиэтилен низкой плотности, размеры (7,25±0,25) ? (3,65±0,2) мм |
| Внешний проводник | Оплетка из медной посеребренной проволоки номинальным диаметром 0,12 мм; |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; наружные размеры кабеля (9,7±0,8) ? (6,1±0,5) мм |

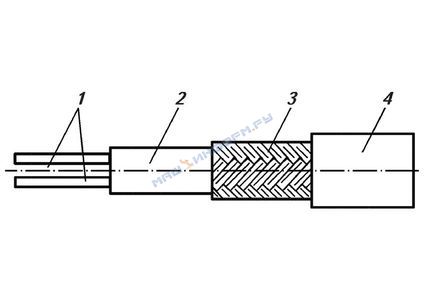

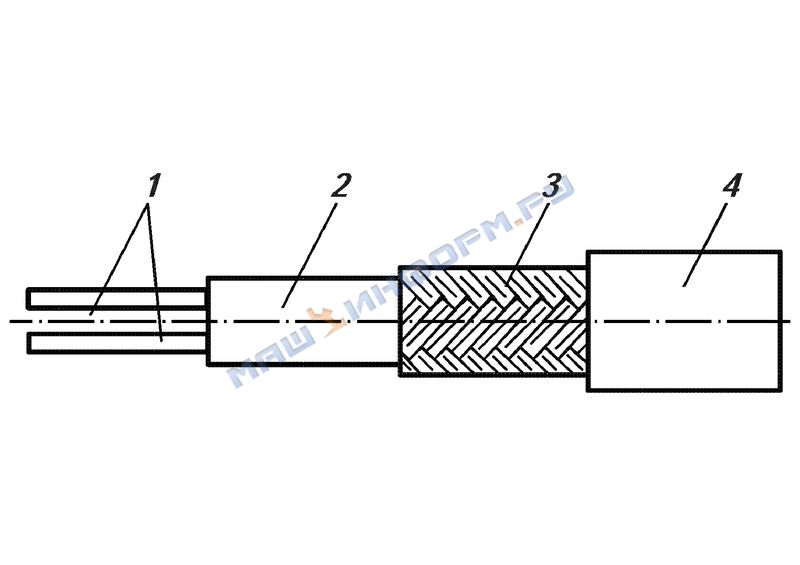

Радиочастотный кабель марки РД100-7-11:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 25 м.
Минимальная длина маломерных отрезков 2 м.
