Кабель радиочастотный марки РД 100-0,6-21
Общие сведения
Кабель предназначен для передачи и приемки радио- и видеосигналов.
Кабель удовлетворяет требованиям ГОСТ 11326.0-78 и дополнению к нему.
Структура условного обозначения
РД100-0,6-21:
РД - кабель радиочастотный двухпроводный;
100 - номинальное волновое сопротивление, Ом;
0,6 - номинальный диаметр по изоляции 0,6 мм;
2 - изоляция сплошная фторопластовая;
1 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 60°С, при изгибах минус 40°С.
Смена температуры от минус 60 до 200°С.
Пониженное атмосферное давление до 0,133·10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 16 мм, при монтаже при температуре 5°С и выше - 8 мм, ниже 5°С - 16 мм.
Кабель устойчив к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина;
вибрационных, ударных и линейных нагрузок, акустических шумов, стоек к динамическому воздействию пыли.
Кабель выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-505.978-81.
Нормативно-технический документ
ТУ 16.505.978-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 100+10 на период эксплуатации и хранения - 100+12 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,3 Испытательное напряжение частотой 50 Гц изоляции, кВ - 0,6 Количество перегибов на угол +30° (масса груза 25 г; диаметр 1,0 мм; температура 25+10°С), раз - 5000 Коэффициент затухания при частоте 0,03 ГГц, дБ/м, не более - 0,35 Электрическая емкость, пФ/м - 48 Коэффициент укорочения длины волны - 1,44 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Изгибающий момент при температуре (25+10)°С, г·см, не более - 12 Минимальная наработка, ч - 10000 Минимальный срок службы кабеля, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 0,08 мм; |
| Изоляция | Сплошная индивидуальная; |
| Внешний проводник | Оплетка из медных посеребренных проволок; |
| Оболочка | Фторопласт 4МБ; |

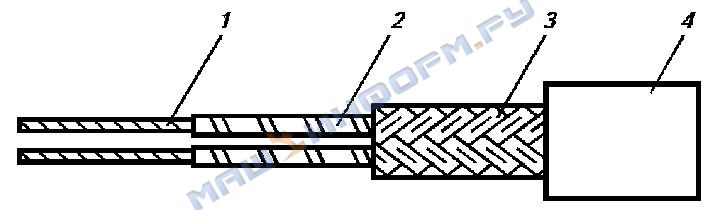

Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Конструктивные элементы радиочастотного кабеля марки
РД100-0,6-21
1 - внутренний проводник; 2 - изоляция;
3 - внешний проводник; 4 - оболочка
Строительная длина кабеля не менее 2 м.
Минимальная длина маломерных отрезков 0,5 м.
