Кабели силовые с резиновой изоляцией марок СРГ, АСРГ, СРБ, АСРБ, СРБГ и др

Общие сведения

Кабели предназначены для неподвижной прокладки в электрических сетях напряжением 660 В переменного тока частотой 50 Гц или 1000 В постоянного тока и на напряжение 3000, 6000 и 10 000 В постоянного тока для прокладки на трассах с неограниченной разностью уровней. Марки и преимущественные области применения кабелей указаны в табл. 1.

Таблица 1

Обозначение марки кабеля Оболочка и защитный покров Преимущественная область применения
с алюминиевой жилой с медной жилой
АСРГ СРГ

Свинцовая оболочка

Для прокладки внутри помещений, в каналах, туннелях, в местах, не подверженных вибрации, в условиях отсутствия механических воздействий на кабель, в среде, нейтральной по отношению к свинцу

АСРБ СРБ

Свинцовая оболочка, защитный покров типа Б

Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям

АСРБГ СРБГ

Свинцовая оболочка, защитный покров типа БГ

Для прокладки внутри помещений, в каналах, туннелях, если кабель не подвергается значительным растягивающим усилиям

АСРБ2лГ СРБ2лГ

Свинцовая оболочка, защитный покров типа Б2лГ

То же, для метрополитена

АВРГ ВРГ

Поливинилхлоридная оболочка

Для прокладки внутри помещений, в каналах, туннелях, в условиях отсутствия механических воздействий на кабель и при наличии агрессивных сред (кислот, щелочей и др.)

АВРБ ВРБ

Поливинилхлоридная оболочка, защитный покров типа Б

Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям

АВРБГ ВРБГ

Поливинилхлоридная оболочка, защитный покров типа БГ

Для прокладки внутри помещений, в каналах, туннелях, если кабель не подвергается значительным растягивающим усилиям

АНРГ НРГ

Резиновая маслостойкая оболочка, не распространяющая горение

Для прокладки внутри помещений, в каналах, туннелях, в условиях отсутствия механических воздействий на кабель

АНРБ НРБ

Резиновая маслостойкая оболочка, не распространяющая горение, защитный покров типа Б

Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям

АНРБГ НРБГ

Резиновая маслостойкая оболочка, не распространяющая горение, защитный покров типа БГ

Для прокладки внутри помещений, в туннелях, каналах, если кабель не подвергается значительным растягивающим усилиям

АВРБн ВРБн

Поливинилхлоридная оболочка, защитный покров типа Бн

Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям и в случае, когда требуется стойкость к распространению горения

Примечание. Кабели применяют при повышенных требованиях стойкости к КЗ (в том числе повторным) и аварийным кратковременным воздействиям температуры до 200 ° С.

Климатическое исполнение У и Т категории размещения 2; 3; 4 и 5 по ГОСТ 15150-69.
Пониженная температура окружающей среды до минус 50°С.
Максимальная температура окружающей среды до 50°С.
Относительная влажность воздуха до 98% при температуре окружающей среды до 35°С.
Кабели в тропическом исполнении грибостойки.
Кабели прокладываются в соответствии с требованиями действующих "Правил устройства электроустановок" (ПУЭ) и технической документацией.
К обозначению марок кабелей, предназначенных для эксплуатации в районах с тропическим климатом, добавляют через дефис букву Т, кабелей круглой или плоской формы с заполнением, предназначенных для прокладки в электроустановках, требующих уплотнения при вводе, - букву з, кабелей с однопроволочными жилами - буквы ож в скобках.
Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 20°С для кабелей в свинцовой оболочке не ниже минус 15°С - для кабелей с резиновой или поливинилхлоридной оболочкой и кабелей без волокнистых материалов в защитном покрове, не ниже минус 7°С - для остальных кабелей с защитными покровами.
Минимальный радиус изгиба при прокладке - не менее 10 наружных диаметров для одножильных кабелей и не менее 7,5 наружных диаметров для многожильных кабелей.
Кабели после прокладки должны выдерживать испытание напряжением в соответствии с требованиями действующих "Правил устройства электроустановок" (ПУЭ). На одножильных кабелях без брони испытание не проводят.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не превышает 70°С, максимально допустимая температура жил при КЗ - 200°С.
Продолжительность КЗ не должна превышать 4 с.
Кабели допускается эксплуатировать в сетях постоянного напряжения при значениях напряжения в 2,4 раза больше Uо (где Uо - напряжение между жилой и металлической оболочкой).
Суммарное время воздействия максимально допустимой температуры при повторных коротких замыканиях не должно превышать 10 мин.
Кабели соответствуют требованиям ГОСТ 433-73. ГОСТ 433-73

Электрическое сопротивление токопроводящей жилы постоянному току соответствует ГОСТ 22483-77.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С, мОм, не менее - 50
Изолированные жилы кабелей на напряжение 660 В переменного тока выдерживают испытание напряжением переменного тока категории ЭИ-1 или ЭИ-2.
Изолированные жилы кабелей постоянного тока после 6 ч пребывания в воде выдерживают в течение 5 мин испытание напряжением переменного тока частотой 50 Гц: 4000 В - для кабелей на напряжение 3000 В;
7000 В - для кабелей на напряжение 6000 В; 10 000 В - для кабелей на напряжение 10 000 В.
Кабели на напряжение 660 В переменного тока без погружения в воду выдерживают испытание между жилами и между каждой жилой и свинцовой оболочкой напряжением переменного тока значением 3 кВ в течение 10 мин.
Кабели на напряжение постоянного тока без погружения в воду выдерживают в течение 5 мин испытание между жилой и свинцовой оболочкой напряжением переменного или постоянного тока, указанным в табл. 2.

Таблица 2

Кабели на напряжение постоянного тока, В Испытательное напряжение, В
переменного тока частотой 50 Гц постоянного тока
3000 4000 6000
6000 7000 12 000
10 000 10 000 20 000

Одножильные кабели марок ВРГ, АВРГ, НРГ, АНРГ испытывают до наложения оболочки.
Электрическое сопротивление подушки готовых кабелей марок СРБ2лГ, АСРБ2лГ - не менее 1 МОм·км.
Срок службы кабелей - 30 лет.
Гарантийный срок - 3 года со дня ввода кабелей в эксплуатацию.

Число жил, номинальное сечение и номинальное напряжение кабелей соответствуют значениям, указанным в табл. 3.

Таблица 3

Обозначение марки кабеля Число жил Номинальное сечение жил, мм2
переменного тока постоянного тока
660 3000 6000 10 000

СРГ

1 1–240 1,5–500 2,5–500 240–400

АСРГ

1 4–300 4–500 4–500 240–400

СРГ

2–4 1–185 – – –

АСРГ

2 и 3 4–240 – – –

АСРГ

3 и 4 2,5–240 – – –

ВРГ,
НРГ

1–4 1–240 – – –

АВРГ,
АНРГ

1 4–300 – – –
2–4 2,5–300 – – –

СРБ2лГ,
АСРБ2лГ

1 – 240; 400; 500 – –

СРБГ,
АСРБГ

1 – – 95; 240; 400; 500 –

СРБ,
СРБГ,
ВРБн,
ВРБ,
ВРБГ,
НРБ,
НРБГ

2–4 1,5–185 – – –

АСРБ,
АСРБГ,
АВРБ,
АВРБн,
АВРБГ,
АНРБ,
АНРБГ

2 и 3
3 и 4
4–240
2,5–240
–
–
–
–
–
–

Все жилы двухжильных кабелей изготовляются одинакового сечения.
Все жилы трех- и четырехжильных кабелей изготовляются одинакового сечения или одна жила - меньшего сечения (нулевая или жила заземления).
Номинальные сечения нулевых жил и жил заземления соответствуют значениям, указанным в табл. 4.

Таблица 4

Наименование жилы Номинальное сечение, мм2
Основная жила 1,0;
1,5
2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400
Нулевая жила 1,0 1,5 2,5 4 6 10 16 16;
25
25;
35
25;
35;
50
35;
50;
70;
35;
70
50;
70;
95
50;
95
70;
120
95;
150
185;
240
Жила заземления 1,0 1,5 2,5 2,5 4 6 10 16 16 25 35 35 50 50 70 95 –

Примечание. Номинальное сечение нулевой и заземляющей алюминиевой жилы должно быть не менее 2,5 мм2.


Номинальная толщина изоляции соответствует значениям, указанным в табл. 5. Нижнее предельное отклонение толщины изоляции не должно превышать 0,1 мм +10% номинального значения.

Таблица 4

Марка провода Число жил и номинальный диаметр токопроводящих жил, мм Расчетная масса 1 км провода, кг
ПТПЖ 2 ? 0,6
2 ? 1,2
2 ? 1,8
9,7
25,0
49,2
ПТВЖ 2 ? 0,6
2 ? 1,2
2 ? 1,8
12,0
28,4
53,6
ПРСП 1 ? 2,0
1 ? 3,0
1 ? 4,0
33,3
69,6
116,0
ПВЖ 1 ? 1,4
1 ? 1,8
19,4
28,6
ППЖ 1 ? 1,4
1 ? 1,8
17,1
25,8

Верхнее предельное отклонение не нормируют.
Толщина изоляции в местах соприкосновения между изолированными жилами в результате сжатия после их скрутки должна быть не менее 0,75 номинального значения.
Толщина свинцовой оболочки соответствует значениям, указанным в табл. 6.

Таблица 6

Диаметр кабеля под оболочкой, мм Толщина свинцовой оболочки, мм
минимальная номинальная максимальная

До 20

0,8 0,95 1,03

Свыше 20 до 23

0,9 1,05 1,13

Свыше 23 до 26

1,0 1,15 1,24

Свыше 26 до 33

1,1 1,25 1,35

Свыше 33 до 36

1,2 1,40 1,51

Свыше 36 до 40

1,3 1,50 1,62

Свыше 40 до 46

1,4 1,60 1,73

Свыше 46 до 53

1,5 1,70 1,84

Свыше 53 до 60

1,6 1,80 1,94

Свыше 60

1,7 1,95 2,11

Номинальная толщина резиновой оболочки соответствует категории Обр-2, поливинилхлоридной оболочки - категории Обп-2.
Нижнее предельное отклонение толщины поливинилхлоридной оболочки не превышает 0,1 мм +15% номинального значения. Верхнее предельное отклонение для поливинилхлоридной и резиновой оболочек - не более 20%.
За диаметр под оболочкой для кабелей с параллельно уложенными жилами принимают диаметр изолированной жилы.
Строительная длина кабелей должна быть не менее 125 м. Допускаются маломерные отрезки длиной не менее 20 м в количестве не более 10% общей длины сдаваемой партии кабелей.
Токопроводящие жилы соответствуют классам 1 и 2 по ГОСТ 22483-77. Жилы изготовляются круглой формы, одно- или многопроволочными; сечение жил соответствует значениям, указанным в табл. 7.

Таблица 7

Наименование жилы Сечение жилы, мм2
медной алюминиевой
Однопроволочная 1–50 2,5–240
Многопроволочная 16–240 70–400

Допускается изготовление многопроволочной алюминиевой жилы сечением 16-50 мм2 и уплотненных медных и алюминиевых жил конструкции класса 2.
Однопроволочные алюминиевые жилы сечением 70 мм2 и более должны иметь относительное удлинение не менее 30%. Токопроводящие жилы изолированы резиной. Изоляция должна отделяться от токопроводящей жилы без разрушения.
Поверх токопроводящей жилы накладывается полиэтилентерефталатная пленка, в том числе с магнитным покрытием. Целостность пленки после наложения изоляции не нормируют.
На поверхности изоляции жил не должно быть трещин и вмятин, а внутри - пузырей, выводящих толщину изоляции за предельные отклонения.
Изолированные жилы многожильных кабелей имеют отличительную расцветку или обозначение цифрами, начиная с нуля. Маркировка изолированных жил может быть выполнена цветной продольной полоской шириной не менее 2 мм. Маркировка расцветкой должна быть устойчивой, нестираемой и различимой. Маркировку цифрами производят печатанием или тиснением; она должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета жилы.
Цифры на отдельных жилах кабелей должны иметь одинаковый цвет.
При цифровом обозначении на поверхности изоляции первой жилы должна быть цифра 1, второй - 2, третьей - 3, четвертой - 4. При этом номеру 1 соответствует белая или желтая, номеру 2 - синяя или зеленая, номеру 3 - красная или малиновая, номеру 4 - коричневая или черная расцветка.
Изоляция жил меньшего сечения (нулевая) может быть любого цвета и не иметь цифрового обозначения.
Изоляция нулевых жил кабелей с жилами равного сечения должна быть черного цвета.
Изоляция жил заземления должна быть двухцветной зелено-желтого цвета или обозначается цифрой 0.
При применении двухцветного вида обозначения на любом участке жилы длиной 15 мм один из этих цветов покрывает не менее 30 и не более 70% поверхности изоляции, а другой - остальную часть. В качестве двухцветной маркировки расцветкой применяют только комбинацию цветов зеленого и желтого.
Для жил другого назначения такая расцветка или обозначение не допускается.
При обозначении изолированных жил цифрами расстояние между ними должно быть не более 35 мм, высота цифр - не менее 4,0 мм.
Одножильные кабели могут быть маркированы любым цветом.
В многожильных кабелях изолированные жилы скручены и имеют заполнение. Двухжильные кабели (за исключением бронированных) сечением до 16 мм2 включительно допускаются с параллельно уложенными в одной плоскости жилами и могут иметь плоскую форму при условии соблюдения радиальной толщины оболочки.
Для заполнения промежутков между жилами применяются материал оболочки, внутренняя оболочка из невулканизированной резины, резиновые жгуты, непропитанная кабельная пряжа или штапелированная стеклопряжа. Кабели без буквы 3 в обозначении марки могут быть изготовлены без заполнения.
Поверх скрученных или параллельно уложенных жил, а также одножильных кабелей может быть наложена лента из полиэтилентерефталатной пленки, термоскрепленного полотна или прорезиненной ткани.
На изолированные одножильные и на скрученные или параллельно уложенные жилы многожильных кабелей накладывается оболочка.
Допускается наложение двухслойной резиновой оболочки. Суммарная толщина двухслойной оболочки равняется толщине однослойной, при этом толщина наружного слоя должна быть не менее 70% толщины однослойной оболочки.
На поверхности резиновой и поливинилхлоридной оболочки не должно быть пузырей, а также вмятин, выводящих толщину оболочки за предельные отклонения.
Свинцовая оболочка кабелей без защитных покровов изготовляется из свинцово-сурьмянистых сплавов.
Под оболочкой кабеля на ленте из бумаги натурального цвета, на поливинилхлоридной или резиновой оболочке не более чем через каждые 300 мм наносится отличительный индекс изготовителя и год выпуска кабеля.
Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты - не менее 10 мм. Высота шрифта - не менее 6 мм.
Допускается применение цветной нити для кабелей диаметром под оболочкой менее 20 мм.
Изолированные жилы должны отделяться друг от друга и от оболочки без повреждений.
Для бронированных кабелей диаметром оболочки 13-20 мм, кроме кабелей в свинцовой оболочке, допускается применение двух бронелент толщиной 0,3 мм.
Конструктивные элементы кабелей показаны на рис. 1-3.

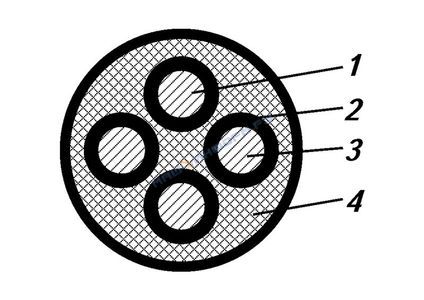

Общий вид силового 4-жильного кабеля марки НРБ:
1 - токопроводящая жила;
2 - резиновая изоляция;
3 - оболочка;
4 - защитный покров


Схема 3-жильного кабеля марки АВРГ:
1 - токопроводящая жила;
2 - резиновая изоляция;
3 - оболочка


Схема 4-жильного кабеля марки АНРГ:
1 - токопроводящая жила;
2 - резиновая изоляция;
3 - нулевая жила;
4 - оболочка
