Кабели силовые с пропитанной бумажной изоляцией на напряжение 1-35 кВ (марок ААГ, ААШв, ААБлГ и др)

Общие сведения

Силовые кабели с алюминиевыми или медными жилами, с пропитанной бумажной изоляцией в алюминиевой или свинцовой оболочке, с защитными покровами или без них, предназначены для передачи и распределения электрической энергии в стационарных установках на напряжение до 35 кВ переменного тока частотой 50 Гц.
Кабели могут быть использованы в электрических сетях постоянного тока. Изготовляются для нужд народного хозяйства и поставки на экспорт.

Структура условного обозначения

Расшифровка структуры условного обозначения кабелей в зависимости от материала жил, оболочек и пропиточной изоляционной массы приведена в табл.1, 2, 3.

Таблица 1

КАБЕЛИ С АЛЮМИНИЕВЫМИ ЖИЛАМИ И С АЛЮМИНИЕВОЙ ОБОЛОЧКОЙ

Марка кабеля Расшифровка структуры условного обозначения
с вязким пропиточным составом с нестекающим пропиточным составом
ААГ –

Кабель с алюминиевыми жилами, с бумажной изоляцией, пропитанной вязким составом, в алюминиевой оболочке, без защитного покрова

ААШп –

То же, в защитном полиэтиленовом шланге (защитный покров типа Шп)

ААШв ЦААШв

Кабель с алюминиевыми жилами, с бумажной изоляцией, пропитанной вязким (нестекающим) составом, в защитном шланге из поливинилхлоридного пластиката (защитный покров типа Шв)

ААШнг ЦААШнг

То же, в защитном шланге из поливинилхлоридного пластиката пониженной горючести (защитный покров типа Шнг)

ААБлГ ЦААБлГ

То же, бронированный двумя стальными лентами с защитным наружным слоем (защитный покров типа БлГ)

ААБнлГ ЦААБнлГ

То же, с защитными покровами, не распространяющими горение (защитный покров типа БнлГ)

ААБл ЦААБл

То же, бронированный (защитный покров типа Бл)

ААБ2л ЦААБ2л

То же, бронированный (защитный покров типа Б2л)

ААБ2лШв –

То же, в защитном шланге из поливинилхлоридного пластиката (защитный покров типа Б2лШв)

ААБ2лШп –

То же (защитный покров типа Б2лШп)

ААБв ЦААБв

То же, бронированный с защитными наружным покровом типа Бв

ААБвГ ЦААБвГ

То же, бронированный, без защитного наружного покрова

ААПл ЦААПл

То же, бронированный круглыми стальными оцинкованными проволоками (защитный покров типа Пл)

ААПлГ ЦААПлГ

То же, бронированный круглыми стальными оцинкованными проволоками без защитного наружного слоя

ААП2л ЦААП2л

То же, бронированный круглыми стальными оцинкованными проволоками (защитный покров типа П2л)

ААП2лШв –

То же, в защитном шланге из поливинилхлоридного пластиката (защитный покров типа П2лШв)

Таблица 2

КАБЕЛИ С АЛЮМИНИЕВЫМИ ИЛИ МЕДНЫМИ ЖИЛАМИ
СО СВИНЦОВОЙ ОБОЛОЧКОЙ

Марка кабеля Расшифровка структуры условного обозначения
с вязким составом с нестекающим составом
с алюминиевой жилой с медной жилой с алюминиевой жилой с медной жилой
АСГ СГ – –

Кабель с алюминиевой или медной жилой, с бумажной пропитанной вязким составом изоляцией, в свинцовой оболочке без защитного покрова

АСШв СШв ЦАСШв ЦСШв

Кабель с алюминиевой или медной жилой, с бумажной пропитанной вязким или нестекающим составом изоляцией, в свинцовой оболочке и защитной оболочке из поливинилхлоридного пластиката (защитный покров типа ШВ)

АСБШв СБШв ЦАСБШв ЦСБШв

То же, бронированный, в защитной оболочке из поливинилхлоридного пластиката (защитный покров типа БШв)

АСБ СБ ЦАСБ ЦСБ

То же, бронированный стальными оцинкованными лентами (защитный наружный покров типа Б)

АСБл СБл ЦАСБл ЦСБл

То же, бронированный стальными оцинкованными лентами (защитный наружный покров типа Бл)

АСБ2л СБ2л ЦАСБ2л ЦСБ2л

Кабель с алюминиевой или медной жилой, с бумажной пропитанной вязким или нестекающим составом изоляцией,
в свинцовой оболочке с защитными покровами типа Б2л

АСБ2лГ СБ2лГ – –

То же, бронированный стальными оцинкованными лентами,
без защитного покрова

АСБГ СБГ ЦАСБГ ЦСБГ

То же, с защитными покровами типа БГ

АСБлШв СБлШв ЦАСБлШв ЦСБлШв

То же, бронированный стальными оцинкованными лентами,
в защитном поливинилхлоридном шланге (защитный покров типа БлШв)

АСБ2лШв СБ2лШв – –

То же, бронированный стальными оцинкованными лентами,
в защитном поливинилхлоридном шланге (защитный покров типа Б2лШв)

АСП СП ЦАСП ЦСП

То же, бронированный круглыми оцинкованными проволоками уменьшенного диаметра, с защитным наружными слоем (защитный покров типа П)

АСПл СПл ЦАСПл ЦСПл

То же, бронированный круглыми оцинкованными проволоками уменьшенного диаметра, с защитным наружным слоем (защитный покров типа Пл)

АСП2л СП2л – –

То же (защитный покров типа П2л)

АСПГ СПГ ЦАСПГ ЦСПГ

То же, бронированный круглыми оцинкованными проволоками уменьшенного диаметра, без защитного наружного слоя

АСКл СКл ЦАСКл ЦСКл

То же, бронированный круглыми оцинкованными проволоками, с защитным наружным покровом типа Кл

Таблица 3

КАБЕЛИ СО СВИНЦОВЫМИ ОБОЛОЧКАМИ ПО КАЖДОЙ ЖИЛЕ

Марка кабеля Тип защитного покрова
с вязким составом с нестекающим составом
с алюминиевой жилой с медной жилой с алюминиевой жилой с медной жилой
АОСБ ОСБ ЦАОСБ ЦОСБ Б
АОСБГ ОСБГ ЦАОСБГ ЦОСБГ БГ
АОСК ОСК – – К

Кабели с буквой П в обозначении марки имеют броню из круглых оцинкованных проволок уменьшенного диаметра в соответствии с ГОСТ 7006-72.
К обозначению марок кабелей через дефис добавляется напряжение.

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50°С и относительной влажности воздуха до 98% при температуре до 35°С.
Кабели одножильные бронированные могут эксплуатироваться в электрических сетях постоянного тока.
Прокладка кабелей должна осуществляться в соответствии с требованиями нормативной документации, утвержденной в установленном порядке.
Кабели могут быть проложены без предварительного подогрева при температуре, но не ниже 0°С.

Таблица 4
Группа кабелей Минимальный радиус изгиба

Многожильные в свинцовой оболочке

 15Dн

Одножильные в алюминиевой или свинцовой оболочке и многожильные в алюминиевой оболочке

 25Dн

Dн - наружный диаметр кабеля, мм.


Минимальный радиус изгиба кабеля при прокладке должен соответствовать указанному в табл. 4. Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) должны прокладываться на трассах с разностью уровней (между высшей и низшей точками расположения кабеля), указанной в табл. 5.

Таблица 5

Номинальное напряжение кабеля, кВ Кабели Разность уровней, м, не более
1

Небронированные:
в алюминиевой оболочке
в свинцовой оболочке
Бронированные

 25
20
25
6

В алюминиевой оболочке
В свинцовой оболочке

 20
15
10, 20, 35

В алюминиевой или свинцовой оболочке

 15

Кабели, имеющие в обозначении марки буквы нл или нг, могут прокладываться в пожароопасных помещениях.
Бронированные кабели с защитными покровами могут прокладываться во взрывоопасных зонах.
Бронированные кабели в поливинилхлоридном шланге, не распространяющем горение, могут прокладываться и в пожароопасных, и во взрывоопасных помещениях, при условии отсутствия растягивающих усилий в процессе эксплуатации.
Области применения кабелей соответствуют указанным в "Единых технических указаниях по выбору и применению электрических кабелей".
В процессе эксплуатации допускается нагрев жил кабелей.
Длительно допустимая температура нагрева жил кабелей при эксплуатации и максимально допустимая температура нагрева жил при коротком замыкании соответствует указанным в табл. 6.

Таблица 6

Номинальное напряжение кабеля, кВ Длительная допустимая температура нагрева жил кабеля, ° С Максимально допустимая температура нагрева жил кабеля, ° С
одножильных с поясной изоляцией при токе короткого замыкания при перегрузке
1 80 80 250 105
6 – 80/65* 200 105/90*
10 – 70/60* 200 90/80*
20 и 35 65 – 130 –

* В числителе приведены длительно и максимально допустимые температуры для кабелей с изоляцией, пропитанной вязким изоляционным маслоканифольным составом, содержащим не менее 25% канифоли (или составом, аналогичным по характеристикам); в знаменателе – для кабелей с изоляцией, пропитанной вязкими изоляционными составами, содержащими полиэтиленовый воск в качестве загустителя.


Продолжительность протекания тока короткого замыкания не должна превышать 4 с.
Кабели после прокладки выдерживают испытание постоянным напряжением.
Кабели на напряжение 6-10 кВ - до 6 Uном, 20-35 кВ - до 5 Uном, где Uном - номинальное напряжение кабеля, кВ. Длительность испытания - 10 мин.
Кабели на напряжение до 1 кВ выдерживают испытание в соответствии с правилами устройства электрических установок.
Длительно допустимые токовые нагрузки кабелей при прокладке в земле, на воздухе и в воде для расчетных значений температуры окружающей среды (воздуха - 25°С, земли - 15°С) приведены в "Правилах устройства электроустановок" (ПУЭ).
Кабели допускается эксплуатировать в сетях постоянного тока при значениях напряжения в 2,5 раза больше номинального значения напряжения переменного тока.
По своим техническим характеристикам и эксплуатационным данным кабели соответствуют ГОСТ 18410-73. Изменение 5. ГОСТ 18410-73

Таблица 7
Номинальное значение токопроводящих жил, мм2 Электрическое сопротивление постоянному току 1 км жилы при 20 ° C, Ом, не более
Медная жила Алюминиевая жила
6 3,08 5,11
10 1,83 3,08
16 1,15 1,91
25 0,727 1,20
35 0,524 0,868
50 0,387 0,641
70 0,268 0,443
95 0,193 0,320
120 0,153 0,253
150 0,124 0,206
185 0,0991 0,164
240 0,0754 0,125
300 0,0601 0,100
400 0,0470 0,0778

Электрическое сопротивление токопроводящих жил постоянному току соответствует указанному в табл. 7 в соответствии с ГОСТ 22483-77.
Электрическое сопротивление изоляции, перес-читанное на 1 км длины и температуру 20°С, МОм, не менее: для кабелей на напряжение 1 кВ - 100; для кабелей на напряжение 6 кВ и выше - 200.
Кабели выдерживают в течение 10 мин испытание переменным напряжением частотой 50 Гц в соответствии с табл. 8.

Таблица 8
Номинальное напряжение кабеля, кВ Испытательное напряжение, кВ
1 4
6 17
10 25
20 50
35 88

Допускается испытание постоянным напряжением при его значении в 2,4 раза больше значения переменного испытательного напряжения.
Кабели на напряжение 6 кВ и выше выдерживают в течение 4 ч испытание переменным напряжением частотой 50 Гц в соответствии с табл. 9.

Таблица 9
Номинальное напряжение кабеля, кВ Испытательное напряжение, кВ
6 24
10 40
20 80
35 115

Значение тангенса угла диэлектрических потерь (tg ), измеренное в нормальных климатических условиях на строительной длине кабелей на напряжение 10 кВ и более, и приращение тангенса угла диэлектрических потерь ( Dtg) должны соответствовать указанным в табл. 10.

Таблица 10

Номинальное напряжение кабеля, кВ Напряжение при измерении tg d , кВ tg d , не более Напряжение при измерении D tg d , кВ D tg d , не более
Пропитка изоляции Пропитка изоляции
вязкая нестекающая вязкая нестекающая
10 5 0,008 0,008 5–12,5
12,5–20		 0,003
0,004		 0,008
–
20 6 0,006 0,006 6–15
15–23		 0,0008
0,0016		 0,004
0,008
35 10 0,006 0,006 10–25
25–40		 0,0008
0,0016		 0,004
0,008

Значение тангенса угла диэлектрических потерь кабелей на напряжение 20 и 35 кВ, измеренное при напряжении 12 и 20 кВ соответственно на образце кабеля при температуре его 20, 40, 60°С и при температуре, соответствующей длительно допустимой температуре на жиле 10°С, соответствует указанному в табл. 11.

Таблица 11

Номинальное напряжение кабеля, кВ Номинальный диаметр цилиндра для кабеля в оболочке
свинцовой алюминиевой
одножильного многожильного в общей оболочке с отдельными оболочками
1 18 (D+d) 15 (D+d) – 25D
6 – –
10 – –
20 21 (D+d) – 15 (2,15D+d)
35 25 (D+d) – 18 (2,15D+d)

Примечание. D - диаметр кабеля по металлической или по свинцовой оболочке на изолированной жиле, мм;

d - диаметр круглой жилы или диаметр жилы круглой формы, имеющий ту же площадь,
что и секторная или сегментная жила, мм.


Кабели выдерживают испытание импульсным напряжением (при температуре нагрева жил, на 5°С превышающей длительно допустимую), кВ: для кабелей на напряжение 20 кВ - 125; для кабелей на напряжение 35 кВ - 190.
Кабели стойки к навиванию. Диаметр цилиндра, на который навивается отрезок кабеля, соответствует указанному в табл. 12.

Таблица 12

Температура образца кабеля, ° C tg d , не более
От 20 до 60 0,0060
75 0,0160

Кабели марок ААБнлГ, ЦААБнлГ, ААШн и ЦААШн не распространяют горение в соответствии с требованиями, предъявляемыми к категории А по ГОСТ 12176-89. Кабели остальных марок, за исключением кабелей с защитными покровами типов Б, Бл, Б2л, Б, Б2лШи, К2л, К, Ши, не распространяют горение в соответствии с требованиями, предъявляемыми к одиночному кабелю по ГОСТ 12176-89.
Срок службы кабелей не менее 30 лет. Фактический срок службы кабелей не ограничивается указанным, а определяется техническим состоянием кабеля.

Токопроводящие жилы изготовляют из медной или алюминиевой проволоки, соответствующей классам 1 или 2 по ГОСТ 22483-77.
Токопроводящие жилы кабелей на напряжение 20 и 35 кВ соответствуют классу 2.
Жилы изготовляют однопроволочными или многопроволочными в соответствии с табл. 13.

Таблица 13

Наименование жилы Номинальное сечение жилы, мм2
круглой фасонной
медной алюминиевой медной алюминиевой
Однопроволочная 6–50 6–240 25–50 25–240
Многопроволочная 25–800 70–800 25–400 70–240

Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2, а также многожильных кабелей с токопроводящими жилами всех сечений, имеющих отдельные оболочки, изготовляют круглой формы.
Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более изготовляют секторной или сегментной формы. Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.
Однопроволочные алюминиевые жилы сечением 70 мм2 и более имеют относительное удлинение не менее 30%.
Номинальное сечение и число жил кабелей, а также номинальное напряжение для марок кабелей соответствуют указанным в табл. 14.

Таблица 14

Обозначение марки Число жил Номинальное сечение жилы, мм2, при номинальном напряжении кабеля, кВ
1 6 10 20 35

ААГ, АСГ, СГ, ААШв

 1 10–800 – – 25–400 120–300

ААШи, ЦАСШв, ЦСШв, ЦААШв

 1 – – – – 120–400

ААБлГ, ААБл, ААБ2л, ААБ2лШв, ААБ2лШи, АСБ, СБ, АСБл, СБл, АСБ2л,СБ2л, АСБГ, СБГ

 1 10–800 – – – –

ААПл, ААП2л, ААПлГ, АСП, СП, АСПл, СПл, АСП2л, СП2л, АСПГ, СПГ

 1 50–800 – – – –

ААГ, ААШв, ААШи, ААБл, ААБ2лШв, ААБ2лШи, ААБлГ, ААБ2л, ААБнлГ, ААШнг, АСБ, СБ, АСБл, СБл, АСБГ, СБГ, АСБ2л, СБ2л, АСБлШв, СБлШв, СГ, АСГ, АСШв, АСБ2лГ, СБ2лГ, АСБ2лШв, СБ2лШв

 3 6–240 10–240 16–240 – –

СШв, СБШв

 3 16–240 10–240 16–240 – –

ЦААБл, ЦААБ2л, ЦААБШв, ЦААБШи, ЦААБлГ, ЦААБнлГ, ЦААПл, ЦААП2п, ЦААПпГ, ЦААШв, ЦААШнг, ЦАСБ, ЦСБ, ЦАСБГ, ЦСБГ, ЦСШв, ЦАСШв, ЦАСБШв, ЦСБШв, ЦАСП, ЦАСБл, ЦСБл, ЦСП, ЦАСПГ, ЦСПГ, ЦАСПл, ЦСПл, ЦАСКл, ЦСКл, ЦААБв, ЦААБвГ, ЦАСБ2л, ЦСБ2л, ЦАСБлШв, ЦСБлШв

 3 – 25–185 25–185 – –

ААПл, ААП2л, ААПлГ, АСП, СП, АСПл, СПл, АСП2л, СП2л, АСПГ, СПГ, АСКл, СКл, СПШв, ААП2лШв

 3 25–240 16–240 16–240 – –

АОСБ, ОСБ, АОСБГ, ОСБГ

 3 – – – 25–185 120–150

ЦАОСБГ, ЦОСБ, ЦАОСБГ, ЦОСБГ

 3 – – – – 120–150

АОСК, ОСК

 3 – – – 25–185 120

ААБл, ААБлГ

 3 – 10–240 16–240 – –

ААГ, ААШи, ААШв, ААБлГ, ААШнг, ААБл, ААБ2л, АСГ, СГ, АСБ, СБ, АСБл, СБл, АСБГ, СБГ, АСБ2л, СБ2л, АСШв, СШв, СБШв, ААПл, ААП2л, ААПлГ, АСП,СП, АСПл, СПл, АСПГ, СПГ, АСП2л, ААП2пШв

 4 16–185 – – – –

АСКл, СКл

 4 25–185

Четырехжильные кабели с жилами номинальным сечением до 120 мм2 имеют одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм2 - одну жилу меньшего сечения; эти жилы являются нулевыми.

Таблица 15

Наименование жилы Номинальное сечение, мм2
Основная 6 10 16 25 35 50 70 95 120 150 185
Нулевая 4 6 10 16 16 25 35 50 70 70 95

Номинальное сечение нулевых жил меньшего сечения соответствует указанному в табл. 15.
На токопроводящие жилы методом обмотки наложена бумажная изоляция в виде лент.
Номинальная толщина изоляции одножильных и трехжильных кабелей, а также кабелей с отдельными оболочками соответствует указанной в табл. 16, многожильных кабелей с поясной изоляцией - в табл. 17.

Таблица 16
Номинальное напряжение кабеля, кВ Номинальное сечение жилы, мм2 Номинальная толщина изоляции, мм
1 От 10 до 95 1,20
От 120 до 150 1,40
От 185 до 240 1,60
От 300 до 400 1,80
От 500 до 630 2,10
800 2,40
20 От 25 до 95 7,00
От 120 до 400 6,00
35 От 120 до 400 9,00

Таблица 17

Номинальное напряжение кабеля, кВ Номинальное сечение жилы, мм2 Номинальная толщина, мм
изоляции жилы поясной изоляции
1 От 6 до 95 0,75 0,50
От 120 до 150 0,85 0,60
От 185 до 240 0,95 0,60
6 От 10 до 240 2,00 0,95
10 От 16 до 240 2,75 1,25

Бумажная изоляция кабелей пропитана вязким или нестекающим изоляционным пропиточным составом.
В кабелях 6 и 10 кВ поверх поясной изоляции и в кабелях на напряжение 20 и 35 кВ на жилах и поверх изоляции наложен экран из электропроводящей бумаги. Допускается экран по изоляции из металлизированной электропроводящей бумаги. Толщина экрана не входит в толщину изоляции.
Изолированные жилы многожильных кабелей скручены с заполнением промежутков между жилами.
Скрученные изолированные жилы многожильных кабелей с поясной изоляцией или экраном поверх изоляции имеют форму круга.
Заполнение промежутков между жилами выполнено жгутами, изготовленными из бумаги.
Изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения.
Изолированные жилы в отдельных металлических оболочках скручены с заполнением жгутами из пропитанной кабельной пряжи или штапелированной стеклопряжи. Допускается применение жгутов из прорезиненной ткани и пропитанной кабельной бумаги.
Сечение кабелей с отдельными металлическими оболочками на изолированных жилах имеет форму круга, однако для кабелей с ленточной броней допускается сечение в форме треугольника.
Изолированные жилы многожильных кабелей имеют отличительную расцветку или обозначение цифрами.
Маркировка расцветок устойчива, нестираема и хорошо различима.
Маркировка производится при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету.
Маркировка цифрами производится печатанием или тиснением и отчетлива. Цифры имеют одинаковый цвет и отличаются от цвета изоляции.
Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и не иметь цифрового обозначения.
Поверх скрученных изолированных жил многожильных кабелей наложена поясная изоляция номинальной толщиной в соответствии с табл. 17.
Под оболочкой кабеля на поверхности изоляции или под поясной изоляцией на специальной ленте должны быть четко нанесены опознавательный индекс завода-изготовителя и год выпуска кабеля.
В кабелях с диаметром под оболочкой не менее 20 мм допускается применение цветной отличительной нити.
Алюминиевая и свинцовая оболочки соответствуют ГОСТ 24641-81.
Свинцовая оболочка кабеля без защитных покровов изготовляется из свинцово-сурьмянистых сплавов марок ССуМ, ССуМТ по ГОСТ 1292-81 или других аналогичных сплавов.
Защитные покровы кабелей соответствуют ГОСТ 7006-72.
Защитный покров кабелей марок ААШн и ЦААШн соответствует требованиям ГОСТ 7006-72 для покрова типа Ш, при этом защитный шланг изготовляется из поливинилхлоридного пластиката пониженной горючести.

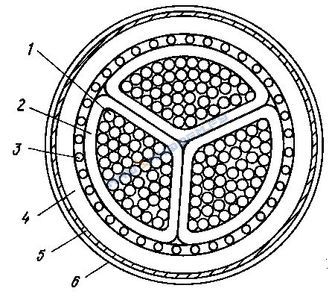

На рисунке представлен поперечный разрез трехжильного силового кабеля.


Поперечный разрез трехжильного силового кабеля
1 - токопроводящая жила секторной формы; 2 - изоляция токопроводящей жилы; 3 - поясной экран; 4 - оболочка; 5 - броня из стальных лент; 6 - защитный покров

Характеристики Электротехнического оборудования

Характеристики станков

Характеристики КПО

Характеристики импортного оборудования

Характеристики насосного оборудования

Марки стали и сплавов

Прочее оборудование
© Машинформ | Справочник содержания драгоценных металлов | mashinform@bk.ru
