Кабели силовые с пластмассовой изоляцией марок ВВГ, АВВГ, ПВГ и др

Общие сведения

Кабели силовые с алюминиевыми или медными жилами, с пластмассовой изоляцией, в пластмассовой или алюминиевой оболочке, с защитными покровами или без них, предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66, 1, 3 и 6 кВ переменного тока частотой 50 Гц.

Структура условного обозначения

Обозначение марки кабеля и наименование конструктивных его элементов приведены в табл. 1.

Таблица 1

Обозначение марки кабеля		Наименование элементов кабеля
с алюминиевой жилой	с медной жилой	Наименование элементов кабеля
АВВГ	ВВГ	Изоляция и оболочка из поливинилхлоридного пластиката, без защитного покрова
АВВГз	ВВГз	То же, с заполнением
АПВГ	ПВГ	Изоляция из полиэтилена, оболочка из поливинилхлоридного пластиката, без защитного покрова
АПвВГ	ПвВГ	То же, с изоляцией из вулканизированного полиэтилена
АВАШв	ВАШв	Изоляция из поливинилхлоридного пластиката, алюминиевая оболочка, защитный покров типа Шв (выпрессованный поливинилхлоридный шланг)
АПвАШв	ПвАШв	То же, с изоляцией из вулканизированного полиэтилена
АВБбШв	ВБбШв	Изоляция из поливинилхлоридного пластиката, защитный покров типа БбШв (броня из стальных или стальных оцинкованных лент, выпрессованный поливинилхлоридный шланг)
АПБбШв	ПБбШв	То же, с изоляцией из полиэтилена
АПвБбШв	ПвБбШв	То же, с изоляцией из вулканизированного полиэтилена.

К обозначению марок кабелей АВВГ, ВВГ, АВБбШв и ВБбШв в тропическомисполнении через дефис добавляют букву I, кабелей в плоском исполнении - через дефис букву П, кабелей с однопроволочными жилами - буквы ож в скобках.
Коды ОКП приведены в табл. 2.

Таблица 2

Марка кабеля	Код ОКП кабелей на напряжение, кВ
Марка кабеля	0,66	1	3	6
АВВГ	35 2222 1100	35 3771 5200 35 3771 5300	–	35 3773 5300
ВВГ	35 2122 1100	35 3371 2600 35 3371 2700	–	35 3373 2700
АВВГз	35 2222 1700	35 3771 4900 35 3771 4800	–	–
ВВГз	35 2122 1600	35 3371 2900 35 3371 2800	–	–
АПВГ	35 2212 1100	35 3781 5700 35 3781 5800	–	35 3783 5800
ПВГ	35 2112 1100	35 3381 1600 35 3381 1700	–	35 3383 1700
АПвВГ	35 2212 1300	35 3781 5400 35 3781 5600	–	35 3783 5600
ПвВГ	35 2112 1200	35 3381 2600 35 3381 2300	–	35 3383 2300
АВАШв	–	35 3671 4800	–	–
ВАШв	–	35 3271 1600	–	–
АПвАШв	–	35 3681 4800	–	–
ПвАШв	–	35 3281 1500	–	–
АВБбШв	35 2222 4100	35 3771 5700	35 3772 5700	35 3773 5700
ВБбШв	35 2122 4100	35 3371 3100	35 3372 3100	35 3373 3100
АПБбШв	35 2212 4100	35 3781 6200	35 3782 6200	35 3783 6200
ПБбШв	35 2112 4100	35 3381 2200	35 3382 2200	35 3383 2200
АПвБбШв	35 2212 4200	35 3781 7000	35 3782 7000	35 3783 7000
ПвБбШв	35 2112 4200	35 3381 2500	35 3382 2500	35 3383 2500
АВБбШв-Т	35 2222 5200	35 3771 4500 35 3771 4600	35 3772 5900	35 3773 5200
АВВГ-Т	35 2222 5100	35 3771 5900 35 3771 6000	–	35 3773 5100
ВБбШв-Т	35 2122 4600	35 3371 1500 35 3371 1600	35 3372 3500	35 3373 4160
ВВГ-Т	35 2122 5000	35 3371 1300 35 3371 1400	–	35 3373 4200

Пониженная температура окружающей среды минус 50°С.
Повышенная температура окружающей среды 50°С.
Относительная влажность воздуха до 98% при температуре до 35°С (в том числе для прокладки на открытом воздухе).
Кабели в тропическом исполнении стойки к воздействию плесневых грибов. Степень биологического обрастания не превышает двух баллов.
Максимальное напряжение электрических сетей, для которых предназначаются кабели, указано в табл. 3.

Таблица 3

Номинальное напряжение кабеля, кВ	Максимальное напряжение трехфазной сети, для которой предназначается кабель, В
0,66	0,72
1	1,2
3	3,6
6	7,2

Область применения кабелей соответствует указанной в "Единых технических указаниях по выбору и применению электрических кабелей".
Кабели без заполнения марок АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ и ПвВГ не рекомендуются для прокладки в земле (траншеях).
Кабели марок АВВГз и ВВГз применяют для электроснабжения электроустановок, требующих уплотнения кабелей при вводе в электрооборудование.
Кабели прокладываются без предварительного подогрева при температуре не ниже минус 15°С.
Минимальный радиус изгиба при прокладке должен быть не менее указанного в табл. 4.

Таблица 4

Группа кабеля	Минимальный радиус изгиба
Кабели с пластмассовой изоляцией в алюминиевой оболочке	15 D_н
Кабели одножильные	10 D_н
Кабели многожильные	7,5 D_н
Примечание. D_н – наружный диаметр кабеля, мм

Кабели после прокладки должны выдерживать испытание постоянным напряжением:
Кабели на напряжение 3-6 кВ - 6U_н_о_м (где U_н_о_м - номинальное напряжение кабеля).
Продолжительность испытания для каждого способа подключения - 10 мин.
Кабели на напряжение до 1 кВ включительно должны выдержать испытание в соответствии с действующими "Правилами устройства электрических установок (ПУЭ)".
Для одножильных небронированных кабелей испытания не проводят.
Длительно допустимая температура нагрева жил кабелей при эксплуатации и максимально допустимая температура жил при КЗ не должна превышать указанных в табл. 5.

Таблица 5

Вид изоляции кабеля	Длительно допустимая температура нагрева жил, ° С	Максимально допустимая температура при токах КЗ, ° С
Поливинилхлоридный пластикат	70	160
Полиэтилен	70	130
Вулканизированный полиэтилен	90	250

Продолжительность КЗ не должна превышать 4 с.
Допустимый нагрев жил кабелей в аварийном режиме должен быть не более указанного в табл. 6.

Таблица 6

Кабели	Допустимый нагрев жил в аварийном режиме, ° С
С изоляцией из поливинилхлоридного пластиката, полиэтилена	80
С изоляцией из вулканизированного полиэтилена	130

Продолжительность работы кабелей в аварийном режиме не должна быть более 8 ч в сутки и не более 1000 ч за весь срок службы.
Допустимые токовые нагрузки кабелей с медными жилами на напряжение до 3 кВ включительно должны соответствовать указанным в табл. 7.

Таблица 7

Номинальное сечение жилы, мм²	Допустимые токовые нагрузки кабелей с изоляцией из полиэтилена и поливинилхлоридного пластиката^*, А
	одножильных^**		двухжильных		трехжильных^***
	на воздухе	в земле	на воздухе	в земле	на воздухе	в земле
1,5	29	32	24	33	21	28
2,5	40	42	33	44	28	37
4,0	53	54	44	56	37	48
6,0	67	67	56	71	49	58
10,0	91	89	76	94	66	77
16,0	121	116	101	123	87	100
25,0	160	148	134	157	115	130
35,0	197	178	166	190	141	158
50,0	247	217	208	230	177	192
70,0	318	265	–	–	226	237
95,0	386	314	–	–	274	280
120,0	450	358	–	–	321	321
150,0	521	406	–	–	370	363
185,0	594	455	–	–	421	406
240,0	704	525	–	–	499	468
^{* Для определения токовых нагрузок кабелей с изоляцией из вулканизированного полиэтилена при прокладке на воздухе и в земле данные нагрузки должны быть соответственно умножены на коэффициенты 1,16 и 1,13; для определения токовых нагрузок кабелей, проложенных в воде, нагрузки для прокладки в земле должны быть умножены на коэффициент 1,3. ^ Токовые нагрузки даны для работы на постоянном токе. ^* Так же и для четырехжильных кабелей с нулевой жилой меньшего сечения. Для определения токовых нагрузок четырехжильных кабелей с жилами равного сечения в четырехпроволочных сетях при нагрузке во всех жилах в нормальном режиме данные нагрузки должны быть умножены на коэффициент 0,93.}

Допустимые токовые нагрузки кабелей с алюминиевыми жилами на напряжение до 3 кВ включительно должны соответствовать указанным в табл. 8.

Таблица 8

Номинальное сечение жилы, мм²	Допустимые токовые нагрузки кабелей с изоляцией из полиэтилена и поливинилхлоридного пластиката^*, А
	одножильных^**		двухжильных		трехжильных^***
	на воздухе	в земле	на воздухе	в земле	на воздухе	в земле
2,5	30	32	25	33	21	28
4,0	40	41	34	43	29	37
6,0	51	52	43	54	37	44
10,0	69	68	58	72	50	59
16,0	93	83	77	94	67	77
25,0	122	113	103	120	88	100
35,0	151	136	127	145	109	121
50,0	189	166	159	176	136	147
70,0	233	200	–	–	167	178
95,0	284	237	–	–	204	212
120,0	330	269	–	–	236	241
150,0	380	305	–	–	273	274
185,0	436	343	–	–	313	308
240,0	515	396	–	–	369	355
^{* Для определения токовых нагрузок кабелей с изоляцией из вулканизированного полиэтилена при прокладке на воздухе и в земле данные нагрузки должны быть соответственно умножены на коэффициенты 1,16 и 1,13; для определения токовых нагрузок кабелей, проложенных в воде, нагрузки для прокладки в земле должны быть умножены на коэффициент 1,3. ^ Токовые нагрузки даны для работы на постоянном токе. ^* Так же и для четырехжильных кабелей с нулевой жилой меньшего сечения. Для определения токовых нагрузок четырехжильных кабелей с жилами равного сечения в четырехпроволочных сетях при нагрузке во всех жилах в нормальном режиме данные нагрузки должны быть умножены на коэффициент 0,93.}

Допустимые токовые нагрузки кабелей на напряжение 6 кВ должны соответствовать указанным в табл. 9.

Таблица 9

Номинальное сечение жилы, мм²	Допустимые токовые нагрузки кабелей с изоляцией из полиэтилена и поливинилхлоридного пластиката^*, А
	с алюминиевой жилой		с медной жилой
	на воздухе	в земле	на воздухе	в земле
10	50	55	65	70
16	65	70	85	92
25	85	90	110	122
35	105	110	135	147
50	125	130	165	173
70	155	160	210	215
95	190	195	255	260
120	220	220	300	295
150	250	250	335	335
185	290	285	385	380
240	345	335	460	445
^{*Для определения токовых нагрузок кабелей с изоляцией из вулканизированного полиэтилена при прокладке на воздухе и в земле данные нагрузки должны быть соответственно умножены на коэффициенты 1,16 и 1,13; для определения токовых нагрузок кабелей, проложенных в воде, нагрузки для прокладки в земле должны быть умножены на коэффициент 1,1.}

Допустимые токи КЗ кабелей должны соответствовать указанным в табл. 10.

Таблица 10

Номинальное сечение жилы, мм²	Допустимый ток односекундного КЗ с изоляцией, кА
	из поливинилхлоридного пластиката		из полиэтилена		из вулканизированного полиэтилена
	с медной жилой	с алюминиевой жилой	с медной жилой	с алюминиевой жилой	с медной жилой	с алюминиевой жилой
1,5	0,17	–	0,14	–	0,21	–
2,5	0,27	0,18	0,23	0,15	0,34	0,22
4,0	0,43	0,29	0,36	0,24	0,54	0,36
6,0	0,65	0,42	0,54	0,35	0,81	0,52
10,0	1,09	0,70	0,91	0,58	1,36	0,87
16,0	1,74	1,13	1,45	0,94	2,16	1,40
25,0	2,78	1,81	2,32	1,50	3,46	2,24
35,0	3,86	2,50	3,22	2,07	4,80	3,09
50,0	5,23	3,38	4,37	2,80	6,50	4,18
70,0	7,54	4,95	6,30	4,10	9,38	6,12
95,0	10,48	6,86	8,75	5,68	13,03	8,48
120,0	13,21	8,66	11,03	7,18	16,43	10,71
150,0	16,30	10,64	13,60	8,82	20,26	13,16
185,0	20,39	13,37	17,02	11,08	25,35	16,53
240,0	26,80	17,54	22,37	14,54	33,32	21,70

Кабели допускается эксплуатировать в сетях постоянного тока при значениях напряжения в 2,4 раза больше U_о (где U_о - напряжение между жилой и экраном или металлической оболочкой).
Кабели выпускаются в климатическом исполнении УХЛ и Т, категория размещения 1 и 5 по ГОСТ 15150-69, а также для прокладки в почве.
Кабели соответствуют требованиям ГОСТ 16442-80. ГОСТ 16442-80

Электрическое сопротивление токопроводящей жилы постоянному току соответствует ГОСТ 22483-77.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С, соответствует указанному в табл. 11.

Таблица 11

Кабель	Электрическое сопротивление изоляции, МОм, не менее
С изоляцией из поливинилхлоридного пластиката на напряжение: 0,66 и 1 кВ с номинальным сечением жилы, мм²: 1,0 и 1,5 2,5–4,0 6 10–240 3 кВ 6 кВ	12 10 9 7 12 50
С изоляцией из полиэтилена и вулканизированного полиэтилена	150

Электрическое сопротивление изоляции, пересчитанное на 1 км длины, измеренное при длительно допустимой температуре нагрева жил кабелей при эксплуатации, соответствует указанному в табл. 12.

Таблица 12

Кабель	Электрическое сопротивление изоляции, МОм, не менее
С изоляцией из поливинилхлоридного пластиката на напряжение: 0,66 и 1 кВ 3 кВ 6 кВ	0,005 0,01 0,05
С изоляцией из полиэтилена и вулканизированного полиэтилена	50

Кабели выдерживают испытание напряжением переменного тока частотой 50 Гц в течение 10 мин. Значение испытательного напряжения соответствует указанному в табл. 13.

Таблица 14

Группа кабелей	Номинальный диаметр цилиндра, мм
Одножильные	20(D_н+d)
Многожильные	15(D_н+d)
В алюминиевой оболочке	25(D_н+d)
Примечание. D – диаметр по алюминиевой оболочке, мм; D_н – наружный диаметр кабеля, мм; d – диаметр круглой жилы или диаметр жилы круглой формы, имеющий ту же площадь поперечного сечения, что и секторная или сегментная жила, мм.

Допускается испытание кабелей напряжением постоянного тока. Значение испытательного напряжения в 2,4 раза больше значения испытательного напряжения переменного тока.
Кабели на напряжение 6 кВ выдерживают в течение 4 ч испытательное напряжение 18 кВ переменного тока частотой 50 Гц.
Кабели стойки к навиванию. Номинальный диаметр цилиндра, на который должен быть навит отрезок кабеля, соответствует указанному в табл. 14.

Таблица 13

Номинальное напряжение кабеля, кВ	Испытательное напряжение кабеля, кВ
0,66	3,0
1,0	3,5
3,0	9,5
6,0	15,0

Кабели не распространяют горение.
Срок службы кабелей - 30 лет.

Номинальное напряжение кабелей, число и номинальное сечение жил соответствует приведенному в табл. 15.

Таблица 15

Обозначение марки кабеля	Число жил	Номинальное сечение основных жил, мм², на номинальное напряжение, кВ
Обозначение марки кабеля	Число жил	0,66	1	3	6
ВВГ; ПВГ; ПвВГ	1; 2; 3; 4; 6	1,5–50	1,5–240	–	–
ВВГз	2; 3 и 4	1,5–50	1,5–50	–	–
АВВГ; АПВГ; АПвВГ	1; 2; 3 и 4	2,5–50	2,5–240	–	–
АВВГз	2; 3 и 4	2,5–50	2,5–50	–	–
АВБбШв; ВБбШв; АПБбШв; ПБбШв; АПвБбШв; ПвБбШв	2; 3 и 4	4–50	6–240	6–240	–
АВАШв; ВАШв; АПвАШв; ПвАШв	3 и 4	–	6–240	6–240	10–240
АВВГ; ВВГ; АПВГ; ПВГ; АПвВГ; ПвВГ; АВБбШв; ВБбШв; АПБбШв; ПБбШв; АПвБбШв; ПвБбШв	3	–	–	–	35–240
АВВГ; АПВГ	5 и 6	2,5–50	–	–	–
ВВГ; ПВГ; ПвВГ	5 и 6	1,5–25	1,5–25	–	–
АВВГ; АПВГ; АПвВГ	5	–	2,5–35	–	–

Для четырехжильных кабелей наибольшее номинальное сечение жил - 185 мм².
Кабели на напряжение 3 и 6 кВ изготовляются только трехжильными.
Двухжильные и трехжильные кабели имеют жилы одинакового сечения. Четырех- и пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели имеют четыре жилы равного сечения и две жилы меньшего сечения.
Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют значениям, указанным в табл. 16.

Таблица 16

Наименование жилы	Номинальное сечение, мм
Основная	1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240
Нулевая	1,5	1,5	2,5	4	6	10	16	16	25	35	50	70	70	95	120
Заземления	1,0	1,5	2,5	2,5	4	6	10	16	16	25	35	35	50	50	70
Примечание. Номинальное сечение нулевой и заземляющей алюминиевой жилы – не менее 2,5 мм².

Номинальная толщина изоляции жил соответствует значениям, указанным в табл. 17.

Таблица 17

Номинальное напряжение, кВ	Номинальное сечение жилы, мм²	Номинальная толщина изоляции, мм
Номинальное напряжение, кВ	Номинальное сечение жилы, мм²	из полиэтилена или поливинилхлоридного пластиката	из вулканизированного полиэтилена
0,66	1–2,5 4 и 6 10 и 16 25 и 35 50	0,6 0,7 0,9 1,1 1,3	0,7 0,7 0,7 0,9 1,0
1	1–2,5 4–16 25 и 35 50 70 95 120 150 185 240	0,8 1,0 1,2 1,4 1,4 1,5 1,5 1,6 1,7 1,9	0,7 0,7 0,9 1,0 1,1 1,1 1,2 1,4 1,6 1,7
3 6	6–240 10–240	2,2 3,0 – для полиэтилена 3,4 – для поливинилхлоридного пластиката	2,0 3,0

Нижнее предельное отклонение от номинальной толщины изоляции (0,1+0,1_н) мм, где _н - номинальная толщина изоляции. Верхнее предельное отклонение не нормируют.
Номинальная толщина оболочки из поливинилхлоридного пластиката соответствует значениям, указанным в табл. 18.

Таблица 18

Диаметр под оболочкой, мм	Номинальная толщина оболочки, мм
До 6	1,2
Св. 6 до 10	1,5
Св. 10 до 15	1,5
Св. 15 до 20	1,7
Св. 20 до 25	1,9
Св. 25 до 30	1,9
Св. 30 до 40	2,1
Св. 40 до 50	2,3
Св. 50 до 60	2,5
Св. 60	3,0

За диаметр под оболочкой для кабелей с параллельно уложенными жилами принимают диаметр изолированной жилы.
Нижнее предельное отклонение от номинальной толщины оболочки (0,1+_о) мм, где _о - номинальная толщина оболочки.
Верхнее предельное отклонение не нормируется.
Толщина алюминиевой оболочки соответствует ГОСТ 24641-81.
Строительная длина кабелей соответствует значениям, указанным в табл. 19.

Таблица 19

Номинальное напряжение, кВ	Номинальное сечение основной жилы, мм²	Строительная длина, м, не менее	Примечание
До 3 вкл.	1,5–16	450*	Допускается в партии не более 20% кабелей длиной не менее 50 м
До 3 вкл.	25–70 95 и выше	300 200	Допускается в партии не более 10% кабелей длиной не менее 50 м
6	10–70 95–120 150 и выше	450 400 350	Допускается в партии не более 20% кабелей длиной не менее 50 м
* При поставке в бухтах строительная длина кабелей согласовывается между изготовителем и потребителем.

Расчетные значения массы и наружного диаметра кабелей указываются в технической документации.
Токопроводящие жилы соответствуют классам 1 и 2 по ГОСТ 22483-77.
Жилы бывают однопроволочными или многопроволочными в соответствии с табл. 20.

Таблица 20

Наименование жилы	Номинальное сечение жилы, мм²
	круглой		фасонной
	медной	алюминиевой	медной	алюминиевой
Однопроволочная	1,0–50	2,5–240	25–50	25–240
Многопроволочная	16–240	25–240	25–240	25–240

Однопроволочные алюминиевые жилы сечением 70 мм² имеют относительное удлинение не менее 30%.
Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм² имеют круглую форму.
Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм² и более имеют секторную или сегментную форму. Допускается изготовление кабелей с жилами сечением до 50 мм² круглой формы.
На токопроводящие жилы накладывается поливинилхлоридный пластикат, полиэтилен или вулканизированный полиэтилен.
Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета. Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой - остальную часть. Цветовая маркировка выполняется сплошной или в виде продольной полосы шириной не менее 1 мм. Допускается маркировка изолированных жил поливинилхлоридным пластикатом цифрами, начиная с нуля.
Маркировка цифрами производится тиснением или печатанием. Высота цифр - не менее 4,0 мм, расстояние между цифр - не более 35 мм.
Изоляция одножильных кабелей может быть любого цвета.
Допускается изготовление кабелей на напряжение свыше 1 кВ с изоляцией из вулканизированного полиэтилена без маркировки.
Изолированные жилы скручиваются и имеют заполнение между жилами.
Заполнение выполняется:
для кабелей с изоляцией из поливинилхлоридного пластиката - из поливинилхлоридного пластиката или невулканизированной резиновой смеси;
для кабелей с изоляцией из полиэтилена, вулканизированного полиэтилена - соответственно из материала изоляции жил или невулканизированной резиновой смеси.
Заполнение промежутков между жилами может быть выполнено жгутами из соответствующего изоляционного материала.
Для кабелей на напряжение до 3 кВ включительно заполнение может быть также из непропитанной кабельной пряжи или из стеклянной штапелированной пряжи, или другого равноценного материала.
В кабелях марок АВВГз и ВВГз заполнение из поливинилхлоридного пластиката должно быть наложено одновременно с оболочкой при условии отделения без повреждения оболочки от изоляции.
Кабели с секторными жилами марок АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ, ПвВГ на напряжение до 1 кВ включительно, а также кабели марок АВБбШв, ВБбШв, АПБбШв, ПБбШв, АПвБбШв, ПвБбШв с жилами сечением до 25 мм² включительно могут быть изготовлены без заполнения.

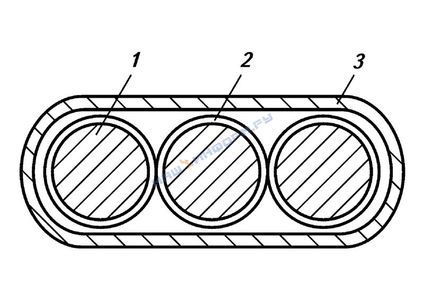

Двухжильные и трехжильные кабели марок АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ, ПвВГ на напряжение до 1 кВ включительно, с жилами сечением до 16 мм² включительно могут иметь изолированные жилы, уложенные в одной плоскости (кабели в плоском исполнении - рис. 2).
Допускается скручивать изолированные жилы кабелей на напряжение до 1 кВ включительно с изменением направления скрутки.
В кабелях марок АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ, ПвВГ на напряжение до 1 кВ включительно поверх скрученных изолированных жил накладывается с перекрытием лента из полиэтилентерефталатной пленки или из поливинилхлоридного пластиката, или другого равноценного материала и оболочка из выпрессованного поливинилхлоридного пластиката.
Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.
В кабелях всех марок, кроме кабелей марок АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ, ПвВГ, АВВГз, ВВГз, поверх скрученных изолированных жил накладывается поясная изоляция.
Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.
Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.
Минимальная толщина поясной изоляции должна соответствовать указанной в табл. 21.

Таблица 21

Поясная изоляция	Минимальная толщина, мм, на номинальное напряжение, кВ
Поясная изоляция	0,66–3	6
Из лент поливинилхлоридной пленки (для бронированных и небронированных кабелей)	0,9	–
Из лент полиэтилентерефталатной пленки (для небронированных кабелей)	0,04	–
Из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги или двух лент поливинилхлоридной пленки (для небронированных кабелей)	0,4	–
Из двух лент поливинилхлоридной пленки и двух лент крепированной бумаги (для бронированных кабелей)	1,1	–

При наложении поясной изоляции прессованием должно быть исключено ее сваривание с изоляцией жил.
Ленты должны быть наложены с перекрытием.
В кабелях марок АВБбШв, ВБбШв, АПБбШв, ПБбШв, АПвБбШв, ПвБбШв на напряжение до 3 кВ включительно поверх поясной изоляции должен быть наложен защитный покров типа БбШв по ГОСТ 7006-72.
В кабелях на напряжение 6 кВ поверх поясной изоляции накладывается прессованием или обмоткой лентами электропроводящий экран.
Выпрессованный экран выполняется из электропроводящего материала, соответствующего материалу изоляции, толщиной не менее 0,2 мм.
Экран, наложенный обмоткой, выполняется из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0,3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором.
Поверх электропроводящего экрана накладывается металлический экран из двух медных лент или медной фольги толщиной не менее 0,06 мм с зазором и две ленты из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала с перекрытием и оболочка из поливинилхлоридного пластиката для кабелей марок АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ, ПвВГ и защитный покров типа БГШв для кабелей марок АВБбШв, ВБбШв, АПБбШв, ПБбШв, АПвБбШв, ПвБбШв.
На поверхности изоляции жил и пластмассовой оболочки не должно быть трещин, пузырей и вмятин, выводящих толщину изоляции или оболочки за предельные отклонения.
В кабелях марок АВАШв, ВАШв, АПвАШв, ПвАШв на напряжение до 3 кВ включительно поверх поясной изоляции и в кабелях на напряжение 6 кВ поверх электропроводящего экрана накладывается алюминиевая оболочка по ГОСТ 24641-81 и защитный покров типа Шв по ГОСТ 7006-72.
На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм наносится отличительный индекс завода-изготовителя и год выпуска кабеля.
Допускается применение цветной нити для кабелей диаметром под оболочкой менее 20 мм.

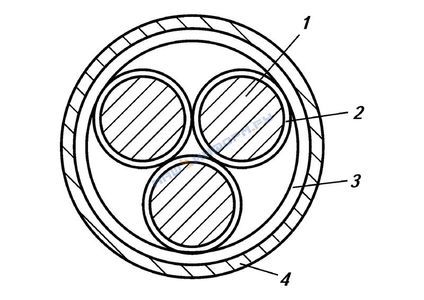

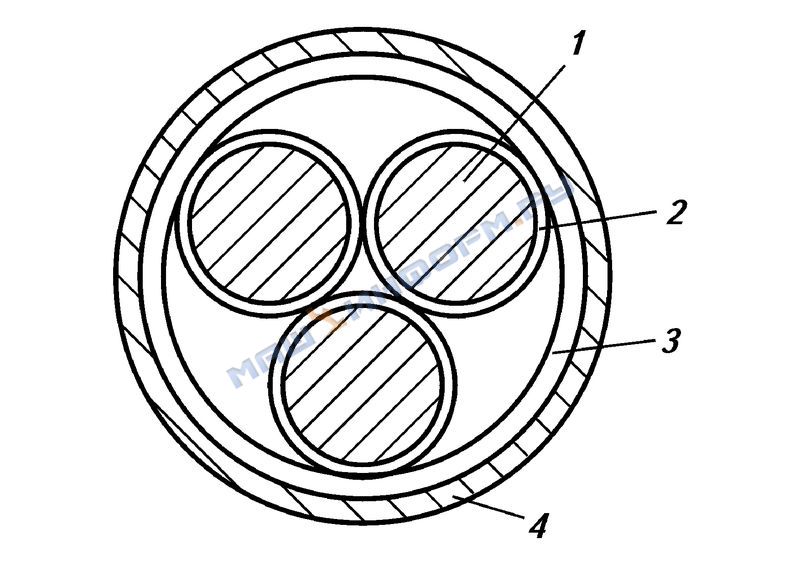

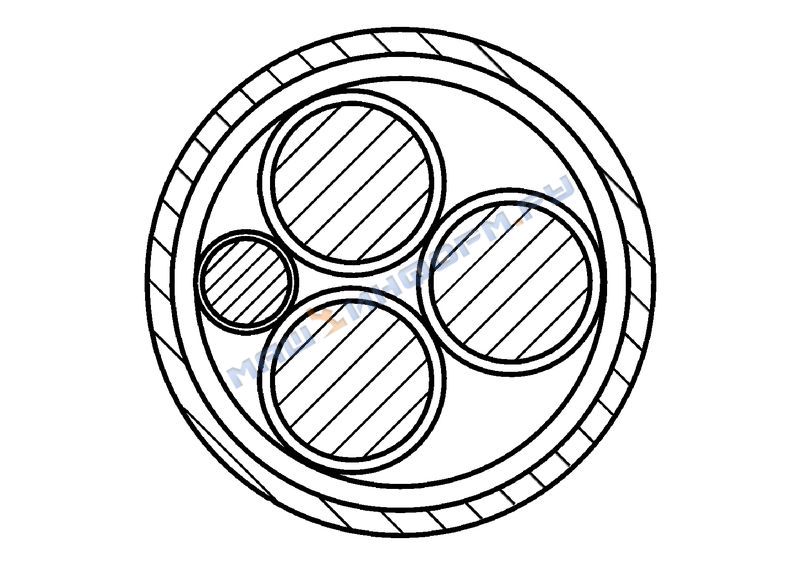

Схематическое изображение кабелей приведено на рис. 1-3.
