Кабели силовые с пластмассовой изоляцией марок АВБВ, АПБВ, ВБВ

Общие сведения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках, на рабочее напряжение 0,66 и 1 кВ.

Структура условного обозначения

АВБВ - кабель силовой с алюминиевой жилой, с изоляцией из поливинилхлоридного пластиката, бронированный, в оболочке из поливинилхлоридного пластиката;
АПБВ - то же, с изоляцией из полиэтилена;
ВБВ - кабель силовой с жилой из медной проволоки, изоляцией из поливинилхлоридного пластиката, бронированный, в оболочке из поливинилхлоридного пластиката. • Пониженная рабочая температура минус 50°С.
Повышенная рабочая температура 50°С.
Минимальный радиус изгиба кабеля 7,5 D (D - наружный диаметр кабеля).
Кабель соответствует требованиям ТУ 16-К09-024-89.

Нормативно-технический документ

ТУ 16-К09-024-89
Рабочее напряжение, кВ - 0,66; 1

Конструкция и принцип действия

Конструктивные элементы кабелей и их материалы приведены в табл. 1 и на рисунке.

Таблица 1

Конструктивные элементы Материалы
АПБВ АВБВ ВБВ

Токопроводящая жила

 Алюминиевая проволока Мягкая медная проволока

Изоляция

 Полиэтилен Поливинилхлоридный пластикат

Поясная изоляция

 Две ленты поливинилхлоридной пленки и две ленты синтетической бумаги

Защитный покров

 Две стальные ленты и шланг из поливинилхлоридного пластиката

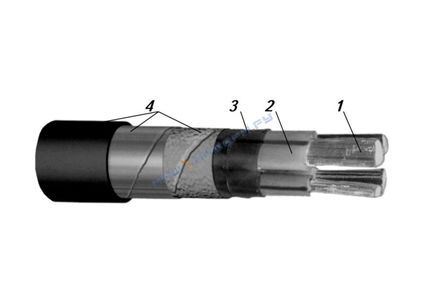

Кабель силовой с пластмассовой изоляцией АВБВ четырехжильный:
1 - токопроводящая жила;
2 - изоляция;
3 - поясная изоляция;
4 - защитный покров
Конструкция токопроводящих жил (число и сечение) номинальная толщина изоляции жил, толщина оболочки и наружный диаметр кабелей приведены в табл. 2, расчетная масса - в табл. 3, строительная длина - в табл. 4.

Таблица 2

Число жил и сечение, мм2 Номинальная толщина изоляции жил, мм Номинальная толщина оболочки, мм Номинальный наружный диаметр, мм
0,66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ
2 ? 2,5 0,6 0,8 1,8 1,8 12,0 13,8
2 ? 4 0,7 1,0 1,8 1,8 14,5 15,2
2 ? 6 0,7 1,0 1,8 1,8 15,5 16,7
2 ? 10 0,9 1,0 1,8 1,8 17,8 18,2
2 ? 16 0,9 1,0 1,8 1,8 19,6 20,0
2 ? 25 1,1 1,2 1,8 1,8 22,8 23,2
3 ? 2,5 0,6 0,8 1,8 1,8 13,0 14,2
3 ? 4 0,7 1,0 1,8 1,8 15,0 16,3
3 ? 6 0,7 1,0 1,8 1,8 16,1 17,4
3 ? 10 0,9 1,0 1,8 1,8 18,6 19,0
3 ? 16 0,9 1,0 1,8 1,8 20,6 21,0
3 ? 25 1,1 1,2 1,8 1,8 23,9 24,4
3 ? 35 1,1 1,2 2,0 2,0 26,4 26,9
3 ? 50 1,3 1,4 2,0 2,0 29,6 30,0
3 ? 70 – 1,4 – 2,0 – 32,2
3 ? 95 – 1,5 – 2,0 – 33,5
3 ? 120 – 1,5 – 2,2 – 36,3
3 ? 150 – 1,6 – 2,2 – 39,1
3 ? 185 – 1,7 – 2,2 – 42,5
3 ? 240 – 1,9 – 2,4 – 47,7
4 ? 2,5 0,6 0,8 1,8 1,8 15,0 16,5
4 ? 4 0,7 1,0 1,8 1,8 16,0 17,3
4 ? 6 0,7 1,0 1,8 1,8 17,2 18,6
4 ? 10 0,9 1,0 1,8 1,8 19,9 20,4
4 ? 16 0,9 1,0 1,8 1,8 22,2 22,7
4 ? 25 1,1 1,2 2,0 2,0 26,3 26,8
3 ? 4+1 ? 2,5 0,7/0,6 1,0/0,8 1,8 1,8 16,0 17,5
3 ? 6+1 ? 4 0,7/0,7 1,0/1,0 1,8 1,8 17,2 18,6
3 ? 10+1 ? 6 0,9/0,7 1,0/1,0 1,8 1,8 19,4 20,4
3 ? 16+1 ? 10 0,9/0,9 1,0/1,0 1,8 1,8 22,2 22,7
3 ? 25+1 ? 16 1,1/0,9 1,2/1,0 2,0 2,0 25,6 26,8
3 ? 35+1 ? 16 1,1/0,9 1,2/1,0 2,0 2,0 27,8 28,3
3 ? 50+1 ? 25 1,3/1,1 1,4/1,2 2,0 2,0 31,2 31,7
3 ? 70+1 ? 25 – 1,4/1,2 – 2,0 – 34,2
3 ? 95+1 ? 35 – 1,5/1,2 – 2,2 – 36,5
3 ? 120+1 ? 35 – 1,5/1,2 – 2,2 – 38,9
3 ? 150+1 ? 50 – 1,6/1,4 – 2,2 – 42,1
3 ? 185+1 ? 50 – 1,7/1,4 – 2,2 – 45,5
3 ? 240+1 ? 70 – 1,9/1,4 – 2,4 – 51,7
3 ? 185+1 ? 50 – – – – – –
3 ? 240+1 ? 70 – – – – – –

Таблица 3

Число жил и сечение, мм2 Расчетная масса кабеля, кг/км
ВБВ АВБВ АПБВ
0,66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ
2 ? 2,5 283 327 224 258 214 241
2 ? 4 343 385 294 325 289 314
2 ? 6 403 443 330 370 324 361
2 ? 10 536 542 418 424 408 412
2 ? 16 683 698 492 507 480 493
2 ? 25 940 956 635 651 617 631
3 ? 2,5 321 356 258 296 241 282
3 ? 4 400 441 326 367 318 354
3 ? 6 481 528 371 418 362 404
3 ? 10 648 665 471 487 456 470
3 ? 16 862 880 576 594 557 573
3 ? 25 1217 1237 760 780 732 749
3 ? 35 1554 1575 922 944 890 908
3 ? 50 1847 2113 1136 1159 1091 1111
3 ? 70 – 2567 – 1420 – 1364
3 ? 95 2738 1739 656
3 ? 120 4312 2058 1967
3 ? 150 5135 2420 2312
3 ? 185 6291 2844 2717
3 ? 240 8109 3559 3397
4 ? 2,5 368 421 271 318 262 301
4 ? 4 466 518 368 418 358 399
4 ? 6 568 617 423 471 410 452
4 ? 10 782 802 543 565 525 542
4 ? 16 1057 1079 675 697 650 669
4 ? 25 1537 1562 928 953 890 911
3 ? 4+1 ? 2,5 450 495 361 359 352 341
3 ? 6+1 ? 4 550 597 416 464 404 445
3 ? 10+1 ? 6 730 766 516 552 498 530
3 ? 16+1 ? 10 1001 1023 655 677 632 650
3 ? 25+1 ? 16 1426 1469 873 916 839 878
3 ? 35+1 ? 16 1745 1770 1018 1043 980 1000
3 ? 50+1 ? 25 2137 2423 1272 1300 1219 1241
3 ? 70+1 ? 25 – 3064 – 1544 – 1477
3 ? 95+1 ? 35 4003 1964 1871
3 ? 120+1 ? 35 4763 2253 2150
3 ? 150+1 ? 50 5790 2671 2547
3 ? 185+1 ? 50 7001 3096 2953
3 ? 240+1 ? 70 8966 3899 3719

Таблица 4

Сечение, мм2 Строительная длина, м, не менее Маломерные отрезки, м, не менее
1,5–16 450 50
25–70 300
95–240 200
