Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 10 кВ марок ПвП, АПвП, ПвВ и др

Общие сведения

Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 10 кВ предназначены для передачи и распределения электрической энергии в стационарных установках на напряжение 10 кВ переменного тока частотой 50 Гц для сетей с изолированной и заземленной нейтралью.

Структура условного обозначения

Марки кабелей, наименование и преимущественная область применения соответствуют указанным в табл. 1.

Таблица 2

Номинальное сечение жилы, мм2 Ток при прокладке в земле, А
Кабель с медной жилой при расположении Кабель с алюминиевой жилой при расположении
в плоскости треугольником в плоскости треугольником
50 230 220 175 170
70 280 270 215 210
95 335 320 260 250
120 380 360 295 280
150 430 410 330 320
185 485 460 375 360
240 560 530 440 415
300 640 600 495 475
400 730 680 570 540
500 830 750 650 610
630 940 830 750 680
800 1030 920 820 735

Пониженная температура окружающей среды кабелей марок:
ПвВ, АПвВ, ПвВнг и АПвВнг до минус 50°С; ПвП, АПвП, ПвПу и АПвПу до минус 60°С.
Повышенная температура окружающей среды до 50°С.
Относительная влажность воздуха до 98% при температуре до 35°С.
Кабели марок ПвП, АПвП, ПвПу и АПвПу эксплуатируются в стационарном состоянии при прокладке в земле независимо от степени коррозионной активности грунтов и вод.
Допускается прокладка кабелей на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесение огнезащитных покрытий.
Кабели, указанных марок с индексом "Г" предназначены для прокладки в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях.
Кабели марок ПвПу и АПвПу предназначены для прокладки на сложных участках кабельных трасс в соответствии с требованиями ЕТУ.
Кабели марок ПвВ, АПвВ, ПвВнг и АПвВнг могут быть проложены в сухих грунтах.
Кабели прокладываются на трассах без ограничения разности уровней.
Кабели прокладываются без предварительного подогрева при температуре не ниже минус 20°С - марок ПвП, АПвП, ПвПу, АПвПу, не ниже минус 15°С - марок ПвВ, АПвВ, ПвВнг и АПвВнг.
Тяжение кабелей во время прокладки осуществляется при помощи кабельного чулка или за токопроводящую жилу при помощи клинового захвата.
Минимальный радиус изгиба кабеля при прокладке - не менее 15Dн (Dн - наружный диаметр кабеля). Количество изгибов кабеля на угол 90° на трассах прокладки - не более 8 на строительную длину кабеля.
При монтаже с использованием специального шаблона допускается радиус изгиба кабеля 7,5Dн.
Кабели после прокладки и монтажа испытываются напряжением 60 кВ постоянного тока в течение 10 мин, при профилактических испытаниях 1 раз в 3 года - 42 кВ в течение 15 мин.
Оболочка кабеля после прокладки испытывается напряжением 10 кВ постоянного тока, приложенным между металлическим экраном и заземлением в течение 10 мин.
Длительно допустимая температура нагрева жилы кабеля 90°С.
Предельно допустимая температура жилы кабеля при КЗ 250°С, предельно допустимая температура медного экрана кабеля при КЗ 350°С, предельная температура нагрева жилы при КЗ по условиям невозгораемости кабеля 400°С при протекании тока КЗ в течение 4 с.
Допустимый нагрев жилы кабеля в режиме перегрузки 130°С.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
Длительно допустимые токи кабелей при прокладке в земле соответствуют указанным в табл. 2, при прокладке на воздухе - в табл. 3.

Таблица 1

Марка кабеля Наименование Преимущественная область применения
с медной жилой с алюминиевой жилой
ПвП АПвП

Кабель одножильный
с изоляцией
из сшитого полиэтилена,
с оболочкой
из полиэтилена

Для прокладки в земле
(в траншеях), если кабель защищен от механических повреждений

ПвПу АПвПу

То же, с усиленной оболочкой
из полиэтилена

То же, для прокладки по трассам сложной конфигурации

ПвВ АПвВ

Кабель одножильный
с изоляцией
из сшитого полиэтилена,
с оболочкой
из поливинилхлоридного пластиката

Для прокладки в кабельных сооружениях и производственных помещениях

ПвВнг АПвВнг

То же, с оболочкой из поливинилхлоридного пластиката пониженной горючести

Для прокладки в кабельных сооружениях и производственных помещениях при групповой прокладке

Таблица 3

Номинальное сечение жилы, мм2 Ток при прокладке на воздухе, А
Кабель с медной жилой при расположении Кабель с алюминиевой жилой при расположении
в плоскости треугольником в плоскости треугольником
50 290 245 225 185
70 360 300 280 235
95 435 370 340 285
120 500 425 390 330
150 560 475 440 370
185 635 545 505 425
240 745 645 595 505
300 845 740 680 580
400 940 845 770 675
500 1050 955 865 780
630 1160 1115 1045 910
800 1340 1270 1195 1050

При прокладке в плоскости значения токов рассчитаны при расстоянии между кабелями в свету, равном диаметру кабеля.
При прокладке в земле значения токов рассчитаны при глубине 0,7 м и удельном термическом сопротивлении почвы 1,2°С·м/Вт.
Длительно допустимые токи даны при температуре окружающей среды 15°С при прокладке в земле и 25°С при прокладке на воздухе при температуре жилы 90°С.
При других расчетных температурах окружающей среды необходимо применять поправочные коэффициенты, указанные в табл. 4.

Таблица 4

Расчетная температура Коэффициент пересчета при температуре, ° С
–5 0 5 10 15 20 25 30 35 40 45 50
15 1,13 1,1 1,06 1,03 1,0 0,97 0,93 0,89 0,86 0,82 0,77 0,74
25 1,21 1,18 1,14 1,11 1,07 1,04 1,0 0,96 0,92 0,88 0,83 0,78

Допустимые значения тока кабеля в режиме перегрузки при прокладке в земле и на воздухе рассчитываются умножением значений, указанных в табл. 2, на коэффициент 1,23 и указанных в табл. 3 - на коэффициент 1,27.
Допустимые токи односекундного КЗ кабелей не более указанных в табл. 5.

Таблица 5

Номинальное сечение жилы, мм2 Допустимый ток односекундного КЗ кабеля, кА
с медной жилой с алюминиевой жилой
50 7,15 4,7
70 10,0 6,6
95 13,6 8,9
120 17,2 11,3
150 21,5 14,2
185 26,5 17,5
240 34,3 22,7
300 42,9 28,2
400 57,2 37,6
500 71,5 47,0
630 90,1 59,2
800 114,4 75,2

Токи КЗ рассчитаны при температуре жилы до начала КЗ 90°С и предельной температуре жилы при КЗ 250°С.
Допустимые токи односекундного КЗ в медных экранах приведены в табл. 6.

Таблица 6

Сечение медного экрана, мм2 Допустимый ток односекундного КЗ, кА
16 3,3
25 5,1
35 7,1

При продолжительности КЗ, отличающейся от 1 с, значения тока КЗ, указанные в табл. 5 и 6, необходимо умножить на поправочный коэффициент К, рассчитанный по формуле
К = 1/ Цt, где t - продолжительность КЗ, с.
В кабелях марок ПвП, АПвП, ПвПу и АПвПу с индексом "Г" при повреждении оболочки проникновение воды в кабель не превышает 1000 мм в обе стороны от места повреждения оболочки.
Кабели марок ПвВ, АПвВ, ПвВнг и АПвВнг не распространяют горение.
Соединение кабелей выполняется муфтами марки ПСОспт - 1 по ТУ 16-538.397-83, оконцевание - муфтами марки ПКВО по ТУ 16-687.019-85.
Вид климатического исполнения В, категория размещения 1 по ГОСТ 15150-69, а так же для прокладки в почве.
Кабель соответствует требованиям ТУ 16.К71-025-96.

ТУ 16.К71.025-96

Электрическое сопротивление токопроводящей - Значение жилы постоянному току - соответствует ГОСТ 22483-77 Электрическое сопротивление изоляции из сшитого полиэтилена, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее - 200 Электрическое сопротивление изоляции из сшитого полиэтилена, пересчитанное на 1 км длины, измеренное при температуре жилы 90°С, МОм, не менее - 100 Испытательное напряжение переменного тока частотой 50 Гц в течение 4 ч, кВ - 40 Испытательное напряжение переменного тока частотой 50 Гц в течение 10 мин, В, строительной длины кабеля - 25 Уровень частичных разрядов, измеренный на строительной длине кабеля при напряжении 15 кВ, переменного тока частотой 50 Гц, пКл, не более - 5 Уровень частичных разрядов, измеренный на образце кабеля при переменном напряжении 15 кВ частотой 50 Гц после испытаний на изгиб, пКл, не более - 5 Уровень частичных разрядов, измеренный на образце кабеля при напряжении 15 кВ переменного тока частотой 50 Гц после воздействия циклов нагрева и охлаждения, пКл, не более - 5
Оболочка кабеля толщиной 1,9 мм выдерживает испытание на проход пиковым напряжением 24 кВ, толщиной 2,1 мм - 28 кВ, толщиной 2,3 мм - 29 кВ.
Кабели выдерживают испытание импульсным напряжением 105 кВ при температуре нагрева жилы 95°С.
Тангенс угла диэлектрических потерь, tg, измеренный при температуре 20°С на строительной длине кабеля, и приращение тангенса угла диэлектрических потерь Dtg не более значений, указанных в табл. 7.

Таблица 7

Номинальное напряжение кабеля, кВ Напряжение при измерении, кВ tg d Напряжение при измерении, кВ D tg d
10 6 0,003 3–11,5 0,002

Значение тангенса угла диэлектрических потерь кабелей, измеренное на образцах при температуре нагрева жилы 90°С, не более 0,003 при напряжении измерения 6 кВ.
Расчетные значения емкости кабеля (справочные данные) приведены в табл. 8.

Таблица 8

Номинальное сечение жилы, мм2 Емкость 1 км кабеля, мкФ
50 0,23
70 0,26
95 0,29
120 0,31
150 0,34
185 0,37
240 0,41
300 0,45
400 0,50
500 0,55
630 0,61
800 0,68

Кабели стойки к навиванию, номинальный диаметр цилиндра D, на который навивается отрезок кабеля, рассчитывается по формуле
D=20(Dн+d), где Dн - наружный диаметр кабеля, мм, d - диаметр жилы кабеля, мм.
Предельное отклонение от номинального диаметра цилиндра 5%.
Изоляция кабелей стойка к тепловой деформации. Максимальное удлинение образцов изоляции под нагрузкой 20 Н/см2 при температуре 200°С не более 175%, остаточное удлинение после снятия нагрузки и охлаждения не более 15%.
Срок службы кабелей не менее 30 лет при соблюдении потребителем правил транспортирования, хранения, прокладки (монтажа) и эксплуатации.

Номинальное сечение жилы, наружный диаметр и расчетная масса 1 км кабеля приведены в табл. 9.

Таблица 9

Марка кабеля Номинальное сечение жилы, мм2 Наружный диаметр кабеля, мм Расчетная масса 1 км кабеля, кг
Жила класса 1 Жила класса 2 Жила класса 1 Жила класса 2
АПвП/АПвПу 50 27,9/28,7 28,0/28,8 720 725
70 29,3/30,1 29,7/30,5 815 825
95 30,9/31,7 31,4/32,2 925 935
120 32,3/33,1 32,9/33,7 1025 1040
150 33,6/34,4 34,2/35,0 1215 1230
185 35,2/37,4 35,9/37,1 1350 1370
240 37,3/38,5 38,1/39,3 1555 1575
300 39,4/40,6 40,4/41,6 1770 1795
400 – 43,7/44,9 – 2195
500 – 46,7/48,3 – 2570
630 – 50,1/51,7 – 3015
800 – 54,3/55,9 – 3605
АПвВ 50 27,9 28,0 795 800
70 29,3 29,7 895 905
95 30,9 31,4 1010 1020
120 32,3 32,9 1115 1130
150 33,6 34,2 1310 1325
185 35,2 35,9 1445 1470
240 37,3 38,1 1660 1680
300 39,4 40,4 1880 1910
400 – 43,7 – 2315
500 – 46,7 – 2700
630 – 50,1 – 3160
800 – 54,3 – 3760
АПвВнг 50 27,9 28,0 835 840
70 29,3 29,7 935 945
95 30,9 31,4 1050 1065
120 32,3 32,9 1160 1180
150 33,6 34,2 1360 1375
185 35,2 35,9 1500 1520
240 37,3 38,1 1715 1740
300 39,4 40,4 1935 1965
400 – 43,7 – 2380
500 – 46,7 – 2770
630 – 50,1 – 3235
800 – 54,3 – 3840
ПвП/ПвПу 50 27,9/28,7 28,0/28,8 1020 1020
70 – 29,7/30,5 – 1260
95 – 31,4/32,2 – 1540
120 – 32,9/33,7 – 1800
150 – 34,2/35,0 – 2175
185 – 35,9/37,1 – 2530
240 – 38,1/39,3 – 3100
300 – 40,4/41,6 – 3730
400 – 43,7/44,9 – 4655
500 – 46,7/48,3 – 5705
630 – 50,1/51,7 – 7080
800 – 54,3/55,9 – 8710
ПвВ 50 27,9 28,0 1095 1100
70 – 29,7 – 1340
95 – 31,4 – 1625
120 – 32,9 – 1895
150 – 34,2 – 2270
185 – 35,9 – 2630
240 – 38,1 – 3205
300 – 40,4 – 3840
400 – 43,7 – 4775
500 – 46,7 – 5835
630 – 50,1 – 7220
800 – 54,3 – 8870
ПвВнг 50 27,9 28,0 1135 1140
70 – 29,7 – 1380
95 – 31,4 – 1670
120 – 32,9 – 1940
150 – 34,2 – 2320
185 – 35,9 – 2680
240 – 38,1 – 3265
300 – 40,4 – 3900
400 – 43,7 – 4840
500 – 46,7 – 5905
630 – 50,1 – 7295
800 – 54,3 – 8950

Наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для основного сечения экрана.
Строительная длина кабелей определяется по согласованию с заказчиком.
Допускаются маломерные отрезки длиной не менее 50 м в количестве не более 5% общей длины партии.
Токопроводящая жила имеет круглую форму и соответствует классу 1 или 2 по ГОСТ 22483-77. Многопроволочная токопроводящая жила уплотнена.
Поверх токопроводящей жилы наложен экран из электропроводящего сшитого полиэтилена толщиной (0,7+0,4) мм.
Поверх экрана наложена изоляция из сшитого полиэтилена толщиной (4,0+0,5) мм. Минимальная толщина изоляции - 3,5 мм.
Поверх изоляции наложен экран из электропроводящего сшитого полиэтилена толщиной (0,6+0,3) мм.
Поверх экрана по изоляции наложен слой из ленты электропроводящей крепированной бумаги или электропроводящей ткани. В кабелях марок ПвП, АПвП, ПвПу и АПвПу возможно наложение слоя из водонабухающей электропроводящей ленты. В этом случае в обозначение марки кабеля добавляется индекс "Г".
Поверх слоя лент наложен экран в виде повива из медных проволок номинальным диаметром 0,7-1,4 мм, скрепленных спирально наложенной медной лентой номинальной толщиной не менее 0,07 мм.
Сечение медного экрана - не менее 16 мм2 для кабелей с жилой сечением 50-120 мм2, 25 мм2 - для кабелей с жилой сечением 150-300 мм2 и 35 мм2 - для кабелей с жилой сечением 400 мм2 и более.
Возможно изготовление кабелей с жилой сечением 50-120 мм2 с медным экраном сечением 25 мм2 и 150-300 мм2 - с медным экраном сечением 35 мм2.
Поверх медного экрана наложен разделительный слой из двух лент крепированной бумаги. В кабелях марок ПвП, АПвП, ПвПу и АПвПу с индексом "Г" возможно наложение разделительного слоя из водонабухающей ленты.
Поверх разделительного слоя наложена оболочка из поливинилхлоридного пластиката для кабелей марок ПвВ и АПвВ, из поливинилхлоридного пластиката пониженной горючести - для кабелей марок ПвВнг и АПвВнг, из полиэтилена - для кабелей марок ПвП, АПвП, ПвПу и АПвПу.
Номинальная толщина оболочек из поливинилхлоридного пластиката и полиэтилена кабелей всех марок кроме ПвПу и АПвПу - 2,5 мм.
Усиленная полиэтиленовая оболочка кабелей марок ПвПу и АПвПу изготовляется с продольными ребрами жесткости. Номинальная толщина усиленной полиэтиленовой оболочки по впадине соответствует значениям, приведенным в табл. 10. Высота ребер жесткости не менее 1 мм, ширина ребра не менее 5 мм.

Таблица 10

Диаметр кабеля под оболочкой, мм Номинальная толщина полиэтиленовой оболочки, мм
Св. 25 до 30 1,9
Св. 30 до 40 вкл. 2,1
Св. 40 2,3

Нижнее предельное отклонение толщины оболочки - минус (0,15+0,1) мм, где  - номинальная толщина оболочки, мм.
Верхнее предельное отклонение не нормируется.
Допускается починка оболочки равноценным по качеству материалом по методике предприятия-изготовителя. Количество починок не более одной на строительной длине кабеля.
На пластмассовой оболочке или на специальной ленте под оболочкой не более чем через каждые 300 мм наносится отличительный индекс предприятия-изготовителя, год выпуска и марка кабеля.

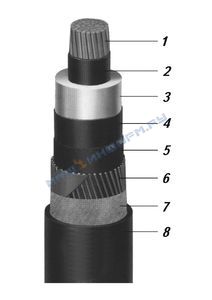

Конструкция кабеля приведена на рисунке.


Конструкция кабеля марки АПвП:
1 - токопроводящая жила;
2 - первый экран из электропроводящего сшитого полиэтилена;
3 - изоляция;
4 - второй экран из электропроводящего сшитого полиэтилена;
5 - слой лент из электропроводящего материала;
6 - третий экран из медных проволок;
7 - разделительный слой;
8 - оболочка В заказе необходимо указать: наименование и марку кабеля, номинальное сечение жил, обозначение технических условий.
Пример записи кабеля марки АПвП с одной однопроволочной жилой сечением 150 мм2, с медным экраном сечением 25 мм2, на напряжение 10 6кВ:
"Кабель АПвП, 1x150(ож)/25-10, ТУ 16.К71-025-96";
кабеля марки АПвВнг, с одной многопроволочной жилой сечением 150 мм2, с медным экраном сечением 35 мм2, на напряжение 10 кВ:
"Кабель АПвВнг 1x150/35-10, ТУ 16.К71-025-96".
