Кабели силовые на напряжение 6, 10 и 35 кВ с бумажной изоляцией, пропитанной нестекающим составом, марок ЦААБлУ, ЦААШвУ и др

Общие сведения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках для сетей с изолированной нейтралью на напряжение 6, 10 и 35 кВ переменного тока частотой 50 Гц, для прокладки на вертикальных и крутонаклонных участках трасс без ограничения разности уровней.
Изготовляются для нужд народного хозяйства и поставки на экспорт.

Структура условного обозначения

Расшифровка структуры условного обозначения кабелей в зависимости от материала жил и оболочки, защитных покровов приведена в табл. 1 и 2.

Таблица 1

Кабели с алюминиевой жилой и оболочкой

Обозначение марки кабеля

 Тип защитного покрова по ГОСТ 7006–72
ЦААБлУ Бл
ЦААБглУ Бгл
ЦААБШвУ БШв
ЦААБвУ Бв
ЦААБвГУ БвГ
ЦААБШпУ БШп
ЦААБилГ БилГ
ЦААБлГУ БлГ
ЦААПлУ Пл
ЦААПглУ Пгл
ЦААПлГУ ПлГ
ЦААПлнУ Плн
ЦААПлШвУ ПлШв
ЦААШвУ Шв

Таблица 2

Кабели с алюминиевой и медной жилой со свинцовой оболочкой

Обозначение марки кабеля Тип защитного покрова по ГОСТ 7006–72

с алюминиевой жилой

 с медной жилой

ЦАСБУ

 ЦСБУ Б

ЦАСБГУ

 ЦСБГУ БГ

ЦАСБлУ

 ЦСБлУ Бл

ЦАСБнУ

 ЦСБнУ Бн

ЦАСШвУ

 ЦСШвУ Шв

ЦАСБШвУ

 ЦСБШвУ БШв

ЦАСПУ

 ЦСПУ П

ЦАСПлУ

 ЦСПлУ Пл

ЦАСПГУ

 ЦСПГУ ПГ

ЦАСПнУ

 ЦСПнУ Пн

ЦАСПШвУ

 ЦСПШвУ ПШв

ЦАСКлУ

 ЦСКлУ Кл

ЦАОСБУ*

 ЦОСБУ* Б

ЦАОБГУ*

 ЦОСБГУ* БГ

* Каждая из трех изолированных жил в отдельной свинцовой оболочке.


К маркам кабелей ЦАСШвУ, ЦСШвУ, ЦАСБУ, ЦСБУ, ЦАСБГУ, ЦСБГУ, ЦАСПУ, ЦСПУ,ЦАСПГУ, ЦСПГУ, ЦАСКлУ, ЦАОСБУ, ЦОСБУ, ЦАОСБГУ, ЦОСБГУ, ЦСКлУ,предназначенных для эксплуатации в районах с тропическим климатом по ГОСТ15150-69, добавляют через дефис индекс Т.

Температура окружающей среды от минус 50 до 50°С.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба кабеля:
С алюминиевой оболочкой - 25 диаметров кабеля.
Со свинцовой оболочкой - 15 диаметров кабеля.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не должна превышать: 70°С для напряжения 10 кВ и 65°С для напряжения 35 кВ.
Длительно допустимые токовые нагрузки кабелей при прокладке в земле, на воздухе и в воде для расчетных значений температуры окружающей среды (воздуха 25°С, земли 15°С) приведены в табл. 3-6.

Таблица 3

Номинальное сечение токопроводящей жилы, мм2 Длительно допустимые токовые нагрузки, А, кабелей
с медной жилой с алюминиевой жилой
в земле на воздухе в земле на воздухе
6 кВ 10 кВ 6 кВ 10 кВ 6 кВ 10 кВ 6 кВ 10 кВ
10 77 – 74 – 59 – 55 –
16 101 92 98 89 77 74 73 67
25 132 119 130 115 100 91 95 87
35 160 144 160 142 121 110 117 106
50 197 176 200 175 149 134 146 132
70 236 212 244 219 180 162 178 161
95 280 251 296 265 213 192 214 194
120 318 284 342 305 243 218 248 234
150 358 318 392 349 275 246 285 264
185 396 352 442 393 307 275 333 298
240 448 396 512 455 351 314 389 347

Примечания.
1. При прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент К=1,3.
2. Токи нагрузки указаны для грунтов с удельным тепловым сопротивлением 1,2 ° C·м/Вт (глубина прокладки –0,7 м).
3. Допустимая перегрузка кабелей –15%.

Таблица 4

Номинальное сечение токопроводящей жилы, мм2 Длительно допустимые токовые нагрузки, А, одножильных кабелей на напряжение 35 кВ
с медной жилой с алюминиевой жилой
на воздухе в земле на воздухе
расположенных в одной плоскости с расстоянием в свету 35–125 мм расположенных треугольником, вплотную расположенных в одной плоскости с расстоянием в свету 35–125 мм расположенных треугольником, вплотную расположенных в одной плоскости с расстоянием в свету 35–125 мм расположенных треугольником, вплотную
120 360 335 245 235 280 260
150 410 380 275 265 320 300
185 470 440 310 300 370 340
240 560 520 360 345 440 405
300 630 590 405 390 500 465
400 720 690 455 445 580 540

Таблица 5

Номинальное сечение токопроводящей жилы, мм2 Длительно допустимые токовые нагрузки, А, трехжильных кабелей
на напряжение 35 кВ
с медной жилой с алюминиевой жилой
в земле на воздухе в земле на воздухе
120 285 300 225 235
150 325 340 250 265

Таблица 6

Номинальное напряжение кабеля, кВ Значение поправочного коэффициента в зависимости от температуры окружающей среды, ° С
0 5 10 15 20 25 30 35 40 45 50
Прокладка на воздухе
6 1,2 1,17 1,13 1,09 1,04 1 0,95 0,90 0,85 0,80 0,74
10 1,24 1,20 1,15 1,11 1,05 0,94 0,88 0,81 0,74 0,67
35 1,27 1,22 1,17 1,12 1,06 0,87 0,79 0,71 0,61
Прокладка в земле
6 1,11 1,08 1,04 1,0 0,96 0,92 0,88 0,83 0,73 0,73 0,68
10 1,13 1,09 1,04 0,95 0,90 0,85 0,80 0,74 0,67 0,60
35 1,14 1,10 0,05 0,89 0,84 0,77 0,71 0,63 0,55

Допустимые токи КЗ, соответствующие допустимым температурам при КЗ и продолжительности КЗ, равной 1 с, приведены в табл. 7.

Таблица 7

Номинальное сечение токопроводящей жилы, мм2 Допустимый ток односекундного КЗ, кА, в зависимости от номинального напряжения кабеля, кВ
6 10 35
Медная жила Алюминиевая жила Медная жила Алюминиевая жила Медная жила Алюминиевая жила
6 0,77 0,51 0,81 0,53 – –
10 1,29 0,85 1,35 0,89 – –
16 2,06 1,36 2,16 1,42 – –
25 3,21 2,12 3,37 2,23 2,50 1,66
35 4,50 2,97 4,72 3,12 3,51 2,32
50 6,43 4,25 6,74 4,45 5,00 3,31
70 9,00 5,94 9,43 6,23 7,01 4,64
95 12,21 8,06 12,80 8,46 9,52 6,29
120 15,42 10,19 16,17 10,69 12,02 7,95
150 19,28 12,73 20,21 13,36 15,62 8,12
185 23,78 15,71 24,93 16,47 18,53 12,30
240 30,84 20,4 32,34 21,37 24,04 15,90
300 – – – – 30,05 19,88

Поправочные коэффициенты, учитывающие предварительную токовую нагрузку перед КЗ, приведены в табл. 8.

Таблица 8

Номинальное напряжение кабеля, кВ Условия прокладки кабеля Значения поправочного коэффициента К, в зависимости
от коэффициента нагрузки кабеля
0,4 0,5 0,6 0,7 0,8 0,9 1,0
1 На воздухе
В земле		 1,22
1,26		 1,20
1,24		 1,17
1,20		 1,14
1,16		 1,10
1,11		 1,05
1,06		 1,0
10 На воздухе
В земле		 1,17
1,21		 1,15
1,19		 1,13
1,16		 1,11
1,13		 1,07
1,09		 1,04
1,05
35 На воздухе
В земле		 1,27
1,33		 1,24
1,29		 1,21
1,25		 1,16
1,21		 1,12
1,15		 1,06
1,08

Кабели могут эксплуатироваться в сетях постоянного тока напряжением в 2,5 раза больше номинального значения напряжения переменного тока.
Кабели используются для прокладки в земле (траншеях) с низкой коррозионной активностью с наличием блуждающих токов, со средней коррозионной активностью с наличием и без блуждающих токов, с высокой коррозионной активностью без блуждающих токов, если кабели не подвергаются растягивающим усилиям.
Кабели соответствуют требованиям ГОСТ 18409-73.
При прокладке в воде кабелей с защитным покровом типа К значение токовой нагрузки в земле следует умножить на коэффициент К=1,1.
При других значениях длительности КЗ значения допустимых токов КЗ, указанные в табл. 7, необходимо умножить на коэффициент K= Ц1/ t, где t - продолжительность КЗ, с. ГОСТ 18409-73

Номинальное напряжение кабеля, число жил и их номинальное сечение приведены в табл. 9.

Таблица 9

Марка кабеля Число жил Номинальное сечение жил, мм2, при номинальном напряжении кабеля, кВ
6 10 35

ЦААШвУ; ЦАСШвУ; ЦАСШвУ

 1 – – 120–400

ЦААБглУ; ЦААБШвУ;
ЦААБШвУ; ЦААБлГУ; ЦААБлнУ;
ЦААПлУ; ЦААПглУ; ЦААПлГУ;
ЦААПлнУ; ЦААПлШвУ; ЦААШвУ;
ЦАСБУ; ЦСБУ; ЦАСБГУ; ЦСБГУ;
ЦАСБнУ; ЦСБнУ; ЦСШвУ; ЦАСШвУ;
ЦАСБШвУ; ЦСПШвУ; ЦСБШвУ;
ЦАСПУ; ЦАСБлУ; ЦСБлУ; ЦСПУ;
ЦАСПГУ; ЦСПГУ; ЦАСПнУ; ЦСПнУ;
ЦАСПШвУ; ЦАСПлУ; ЦСПлУ;
ЦАСКлУ; ЦСКлУ;
ЦААБвУ; ЦААБвГУ; ЦААБилГ

 3 25–185 25–185 –

ЦАОСБУ; ЦОСБУ; ЦАОСБГУ; ЦОСБГУ

 – – 120–150

Электрическое сопротивление 1 км токопроводящей жилы кабеля постоянному току при температуре 20°С соответствует ГОСТ 22483-77.
Кабель марки ЦААБилГ не распространяет горение.
Срок службы кабелей не менее 30 лет.

Токопроводящая жила изготовляется из медной или алюминиевой круглой проволоки или мягкой алюминиевой проволоки.
Жилы изготовляются однопроволочными или многопроволочными.
Число жил в кабелях различных марок указано в табл. 9.
Изоляция жил выполнена из бумаги, пропитанной нестекающим составом. Поверх изолированных жил наложена поясная изоляция из бумаги, пропитанной нестекающим составом. Номинальные толщины изоляции приведены в табл. 10.

Таблица 10

Напряжение кабеля, кВ Сечение жил, мм2 Номинальная толщина, мм
изоляции жил поясной изоляции
6 25–185 2,00 0,95
10 25–185 2,75 1,25
35 120–400 9,00 –

В кабелях на напряжение 6 и 10 кВ на постоянной изоляции и в кабеле на напряжение 35 кВ на жиле и поверх изоляции наложен экран из лент полупроводящей бумаги. Допускается экран по изоляции из металлизированной полупроводящей бумаги или из полупроводящей бумаги, поверх которой наложена алюминиевая или медная фольга. Толщина экрана не входит в толщину изоляции.
Изолированные жилы многожильных кабелей скручены с заполнением промежутков между жилами.
Скрученные изолированные жилы многожильных кабелей с поясной изоляцией или экраном поверх изоляции имеют форму круга.
Заполнение промежутков между жилами выполнено жгутами из пропитанной кабельной пряжи или штапелированной стеклопряжи. Допускается применение жгутов из прорезиненной ткани и пропитанной кабельной бумаги.
Оболочка кабелей - выпрессованная алюминиевая или свинцовая.
Защитные покровы выполнены в соответствии с требованиями ГОСТ 7006-72. Покров типа Шв изготовлен в виде защитного шланга из поливинилхлоридного пластиката.
На рис. 1-3 показаны общие виды и конструкции кабелей в разделке.

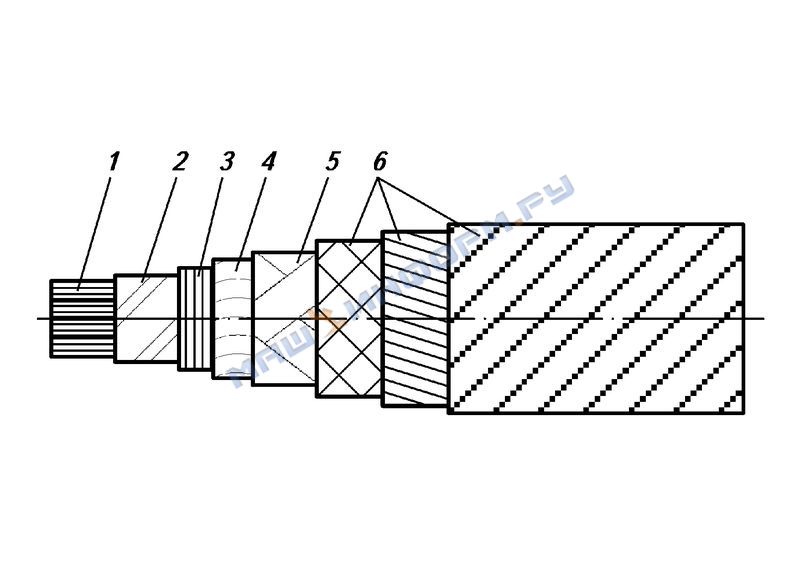

Кабель силовой марки ЦСБУ:
1 - жила, скрученная из медных проволок;
2 - изоляция из бумаги, пропитанной нестекающим составом;
3 - поясная изоляция из бумаги, пропитанной нестекающим составом;
4 - экран из лент электропроводящей бумаги;
5 - свинцовая оболочка;
6 - защитный покров: подушка из крепированной бумаги, две стальные ленты, наружный покров из стеклопряжи

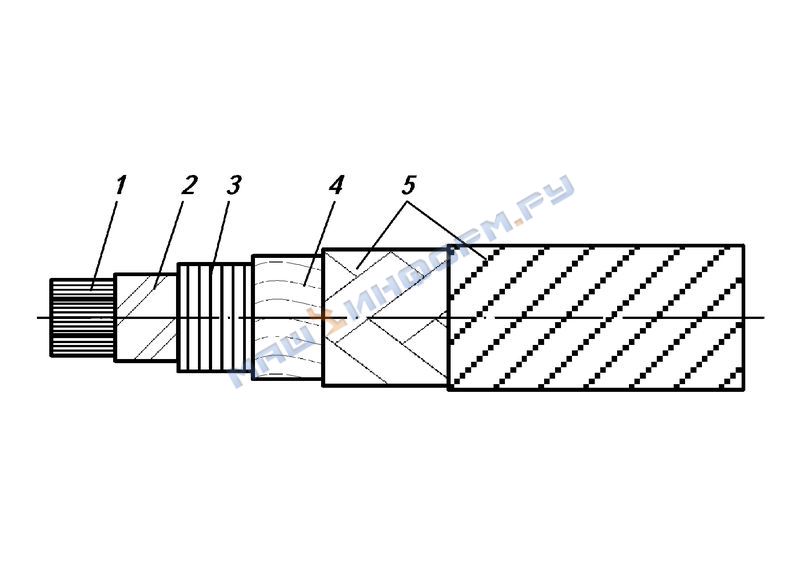

Кабель силовой марки ЦААБлГУ:
1 - жила - мягкая алюминиевая секторная проволока;
2 - изоляция из бумаги, пропитанной нестекающим составом;
3 - поясная изоляция из бумаги, пропитанной нестекающим составом;
4 - алюминиевая оболочка;
5 - защитный покров: подушка из крепированной бумаги, две стальные ленты, без наружного покрова
Примечание. Экран из лент электропроводящей бумаги не показан.

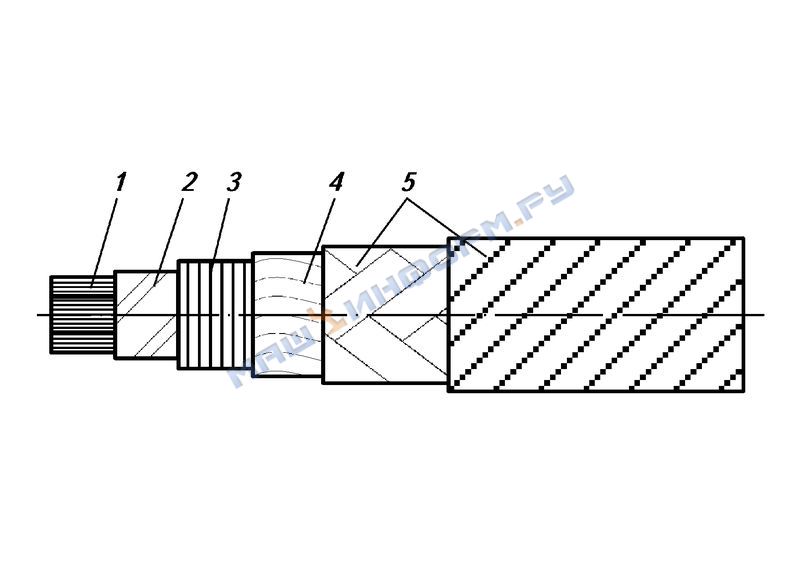

Кабель силовой марки ЦААШвУ:
1 - жила - мягкая алюминиевая секторная проволока;
2 - изоляция из бумаги, пропитанной нестекающим составом;
3 - поясная изоляция из бумаги, пропитанной нестекающим составом;
4 - алюминиевая оболочка;
5 - защитный покров: битумный слой, лента ПЭТФ пленки и оболочка (шланг) из поливинилхлоридного пластиката
Примечание. Экран из лент электропроводящей бумаги не показан.
Строительные длины кабелей приведены в табл. 11.

Таблица 11

Напряжение кабеля, кВ Сечение жил, мм2 Строительная длина, м, не менее, при количестве от длины сдаваемой партии без учета маломерных отрезков, % Маломерные отрезки
не более 40 не менее 60 Количество
от длины, %,
не более		 Длина, м,
не менее
6 и 10 До 70
95 и 120
150 и 185		 300
250
200		 450
400
350		 5 100
50
50
35 Все сечения 250 100
