Кабели маслонаполненные на переменное напряжение 110-500 кВ МНАШв, МНАШву, МНС, МНСШв, МВДТ, МВДТк)

Общие сведения

Кабели одножильные маслонаполненные низкого и высокого давления с медной жилой, с изоляцией из пропитанной бумаги в свинцовой или алюминиевой оболочке предназначены для передачи и распределения электрической энергии при номинальном междуфазном напряжении до 500 кВ включительно частотой 50-60 Гц.

Структура условного обозначения

МНАШв - кабель маслонаполненный, низкого давления, в алюминиевой оболочке, в шланге из поливинилхлоридного пластиката. МНАШв - кабель маслонаполненный, низкого давления, в алюминиевой оболочке, в шланге из поливинилхлоридного пластиката с усиленным защитным слоем под шлангом. МНС - кабель маслонаполненный, низкого давления, в свинцовой оболочке, с упрочняющим покровом и защитным покровом. МНСШв - кабель маслонаполненный, низкого давления, в свинцовой оболочке, с упрочняющим покровом, в шланге из поливинилхлоридного пластиката. МВДТ - кабель маслонаполненный, высокого давления в свинцовой оболочке. МВДТ - кабель маслонаполненный, высокого давления, в контейнере с маслом.

Условия эксплуатации

Кабели эксплуатируются в трехфазных системах с заземленной нейтралью с прямой связью кабельных линий с воздушными линиями электропередачи или без нее.
Кабели марок МНАШв и МНС могут прокладываться в каналах зданий и туннелях.
Кабели марок МНАШв и МНСШв могут прокладываться в земле (траншеях), если кабель не подвергается растягивающим усилиям и защищен от механических повреждений, а также в каналах зданий и туннелях.
Кабели марок МВДТ и МВДТ должны эксплуатироваться в стальном трубопроводе с маслом под давлением, прокладываемом в туннелях, в земле и под водой.
Кабели соответствуют ГОСТ 16441-78. ГОСТ 16441-78

Технические характеристики

Номинальное междуфазное напряжение кабелей и номинальное сечение жил соответствует указанным в табл. 1.

Таблица 1

Номинальное междуфазное напряжение кабеля, кВ Номинальное сечение жилы кабелей, мм2
низкого давления высокого давления
110 120, 150, 185, 240, 300, 400, 500, 625, 800 120, 150, 185, 240, 300, 400, 500, 625
150 240, 300, 400, 500, 625, 800 –
220 300, 400, 500, 625, 800 300, 400, 500, 625
330 – 400, 500, 625
380 – 400, 500, 625
500 – 625

Номинальное напряжение промышленной частоты между жилой и экраном (Uо) при номинальном междуфазном напряжении, максимальное среднеквадратичное междуфазное напряжение системы (Uм), в которой может быть использован кабель, и максимальное значение выдерживаемого напряжения грозового импульса (Uр), на которое рассчитан кабель, соответствует указанным в табл. 2.

Таблица 2

Номинальное междуфазное напряжение кабеля, кВ Uо, кВ Uм, кВ Uр, кВ
110 64 123 540
150 87 170 750
220 127 245 1080
330 190 362 1330
380 220 420 1540
500 290 525 1740

Электрическое сопротивление жилы постоянному току, приведенное к 1 км и температуре 20°С, соответствует указанному в табл. 3.

Таблица 3

Номинальное сечение жилы, мм2 Электрическое сопротивление жил, Ом/км, не менее
в кабелях низкого давления в кабелях высокого давления
120 0,1495 0,1513
150 0,1196 0,1209
185 0,09693 0,9790
240 0,07471 0,07540
300 0,05977 0,06010
400 0,04483 0,04453
500 0,03587 0,03575
625 0,02869 0,02846
800 0,02242 –

Кабели выдерживают испытание напряжением частотой 50 Гц в течение 15 мин (для кабелей на напряжение от 110 до 380 кВ) и 30 мин (для кабелей на напряжение 500 кВ) в соответствии с табл. 4.

Таблица 4

Номинальное междуфазное напряжение, кВ Испытательное напряжение, кВ
для кабелей низкого давления для кабелей высокого давления
110 2Uо+10 0,9Uо
150 2Uо+10 –
220 1,67Uо+10 0,7Uо
330 – 0,65Uо
380 – 0,6Uо
500 – 0,5Uо

Значение тангенса угла диэлектрических потерь (tg ) при температуре окружающей среды 20°С соответствует указанному в табл. 5.

Таблица 5

Номинальное междуфазное напряжение, кВ Тип кабеля Напряжение измерения, кВ tg d
110, 150 Низкого давления Uо
2 Uо		 0,0033
0,0040
220 Uо
1,67 Uо		 0,0030
0,0034
110
220
380
500		 Высокого давления 0,9 Uо
0,7 Uо
0,65 Uо
0,5 Uо		 0,0040
0,0035
0,0030
0,0025

Кабели выдерживают изгиб на +180° на диаметр изгиба в соответствии с табл. 6.

Таблица 6

Тип кабеля Диаметр изгиба, мм

Низкого давления:



в свинцовой оболочке

 25 (D+d)

в алюминиевой оболочке

 30 (D+d)

Высокого давления

 25 (D+d)

D - наружный диаметр кабеля, d - наружный диаметр жилы.


Шланг из поливинилхлоридного пластиката выдерживает испытание постоянным напряжением 25 кВ в течение 1 мин или переменным напряжением 18 кВ частотой от 50 до 106 Гц при времени приложения полного испытательного напряжения не менее 0,1 с.
Срок службы - не менее 35 лет для кабелей на напряжение 110, 150, 220 и 380 кВ и не менее 25 лет для кабелей на напряжение 380 и 500 кВ при соблюдении условий транспортирования, хранения, прокладки и эксплуатации.

Токопроводящие жилы выполнены круглой формы.
Жилы кабелей низкого давления состоят из медных отожженных луженых проволок, имеют в центре канал. Допускается изготовление жилы из нелуженых проволок в случае пропитки кабеля синтетическим маслом.
Номинальное сечение кабеля, диаметр канала и число проволок в жиле указаны в табл. 7.

Таблица 7

Номинальное сечение жилы, мм2 Диаметр канала, мм Число проволок
120 9 9
150 12 12
185 12 12
240 12 15
300 12 24
400 12 24
500 12 39
625 12 39
800 14 64

Жилы кабелей высокого давления состоят из медных отожженных проволок, число которых указано в табл. 8.

Таблица 8

Номинальное сечение жилы, мм2 Число проволок
120 37
150 37
185 37
240 37
300 61
400 61
500 91
625 91

Изоляция выполнена в виде двух слоев кабельной бумаги: первый слой изоляции непосредственно по экрану на жиле состоит из высоковольтной кабельной уплотненной бумаги; второй слой - из высоковольтной кабельной неуплотненной бумаги.
Уплотненная бумага имеет номинальную толщину 0,08 мм;
неуплотненная бумага - 0,12 и 0,17 мм.
Изоляция пропитана кабельным нефтяным или синтетическим маслом.

Таблица 9

Номинальное сечение жилы, мм2 Толщина изоляции, мм
Кабели низкого давления на номинальное междуфазное напряжение, кВ Кабели высокого давления на номинальное междуфазное напряжение, кВ
110 150 220 110 220 330 380 500
120 11,0 – – 12,4 – – – –
150 11,0 – – 11,8 – – – –
185 10,6 – – 11,3 – – – –
240 10,6 14,3 – 10,7 – – – –
300 10,0 14,3 20,8 10,5 20,4 – – –
400 9,8 13,7 20,0 10,0 19,1 25,0 28,0 –
500 9,8 13,0 18,8 9,8 18,1 24,0 26,0 31,0
625 9,6 13,0 18,0 9,6 17,5 23,0 25,0 30,0
800 9,6 13,0 18,0 – – – – –

Номинальная толщина изоляции кабелей соответствует указанной в табл. 9.
Экран на жиле и на изоляции выполнен из кабельной электропроводящей уплотненной одноцветной и двухцветной бумаги.
Наружная полупроводящая лента экрана металлизированной перфорированной поверхностью направлена в сторону оболочки в кабелях низкого давления.
В кабелях высокого давления поверх металлизированной полупроводящей ленты методом обмотки наложена медная перфорированная лента.
В кабелях высокого давления поверх экрана на изоляции проложено не менее двух фасонных проволок скольжения из немагнитного материала.
Толщина экрана на жиле и на изоляции приведена в табл. 10.

Таблица 10

Тип кабеля Номинальное междуфазное напряжение кабелей, кВ Толщина экрана, мм, не менее
на жиле на изоляции

Низкого давления

 110
150		 0,30 0,40
220 0,40

Высокого давления

 110, 220
330, 380, 500		 0,30
0,45		 0,60
0,70

Оболочка - свинцовая или алюминиевая; номинальная толщина свинцовой оболочки приведена в табл. 11.

Таблица 11

Диаметр под оболочкой, мм Номинальная толщина свинцовой оболочки, мм
кабелей низкого давления кабелей высокого давления

До 50

 3,0 2,6

Свыше 50 до 70

 3,3 2,8

Свыше 70 до 90

 3,6 3,3

Свыше 90 до 110

 – 3,6

Номинальная толщина алюминиевой оболочки кабелей всех сечений составляет 2,5 мм.
Алюминиевая оболочка для кабелей диаметром под оболочкой до 45,0 мм включительно выполнена гладкой, свыше 45,0 мм - гофрированная.
В кабелях низкого давления поверх свинцовой оболочки находится упрочняющий покров из лент поливинилхлоридного пластиката или полиэтилентерефталата и двух лент из немагнитного металла.
В кабелях марки МНСА поверх упрочняющего покрова наложен наружный покров, состоящий из слоев битумного состава, полиэтилентерефталатных лент (или лент из поливинилхлоридного пластиката), ленты крепированной битуминированной бумаги, предварительно пропитанной кабельной пряжи или стеклопряжи и мелового покрытия, толщиной не менее 2,5 мм.
В кабелях марки МНСШв поверх упрочняющего покрова и в кабелях марки МНАШв поверх алюминиевой оболочки положен защитный покров, состоящий из слоя битумного состава, полиэфилентерефталатных лент толщиной не менее 3,2 мм и шланга из поливинилхлоридного пластиката толщиной не менее 3,0 мм.
Строительная длина кабелей согласовывается при заказе.
Номинальный наружный диаметр и расчетная масса кабелей МНАШв, МНАШв, МНС, МВДТ, МВДТ приведены в табл. 12.

Таблица 12

Номинальный наружный диаметр и расчетная масса кабелей
марок МНАШв, МНАШву и МНС на номинальное междуфазное напряжение 110 кВ

Сечение жилы, мм2 Номинальный наружный диаметр кабеля, мм, марок Расчетная масса кабеля, кг/км, марок
МНАШВ МНАШВУ МНС МНАШВ МНАШВУ МНС
120 52,0 56,8 54,2 4435 4899 8821
150 54,4 59,2 56,6 5004 5488 9628
185 55,0 59,8 57,2 5454 5944 10138
240 56,9 61,7 59,1 6053 6599 10910
270 56,8 61,6 59,0 6441 6946 11305
300 64,0 68,8 59,8 7264 7829 11622
350 65,6 70,4 61,4 8049 8626 12556
400 66,6 71,4 62,2 8651 9238 13214
500 69,6 74,4 65,4 9962 10575 15386
550 72,0 76,8 67,6 10534 11168 16225
625 72,4 77,2 68,0 11434 12089 17106
800 80,6 85,4 75,0 14024 14730 20340

Поперечные сечения кабелей марок МНС и МВДТ показаны на рис. 1 и 2.

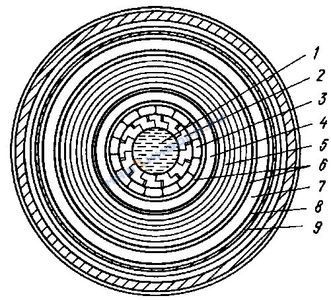

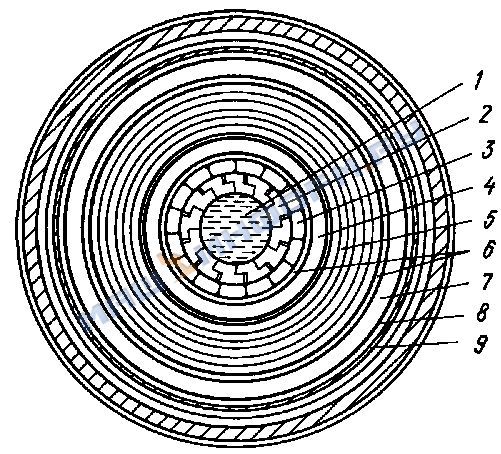

Схема маслонаполненного кабеля низкого давления МНС-110
1 - канал для циркуляции масла МН-4; 2 - Z-образные проволоки токопроводящей жилы; 3 - сегментные проволоки жилы; 4 - изоляция из бумаги толщиной 0,08 мм; 5 - изоляция из бумаги толщиной 0,12 мм;
6 - экран из электропроводящей бумаги; 7 - свинцовая оболочка;
8 - упрочняющие покровы; 9 - защитные покровы

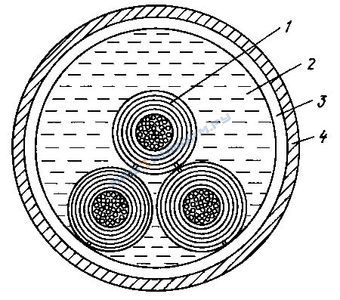

Схема маслонаполненного кабеля высокого давления в стальном трубопроводе МВДТ
1- одножильный кабель; 2 - масло С-220; 3 - стальной трубопровод;
4 - антикоррозионный покров

Таблица

Номинальный наружный диаметр и расчетная масса кабелей
марок МНС и МНСШв на номинальное междуфазное напряжение 220 кВ

Сечение жилы, мм2 Номинальный наружный диаметр кабеля, мм, марок Расчетная масса кабеля, кг/км, марок
МНС МНСШВ МНС МНСШВ
300 82,4 84,0 18101 18417
350 82,4 84,0 18704 19020
400 83,6 85,2 19521 19842
500 83,8 85,4 20463 20784
550 86,6 88,2 22276 22606
625 85,8 87,4 22805 23133
800 93,0 94,6 26381 26736

Таблица

Номинальный наружный диаметр и расчетная масса кабелей марок МВДТ и МВДТк

Номинальное междуфазное напряжение, кВ Сечение жилы, мм2 Номинальный наружный диаметр кабеля, мм, марок Расчетная масса кабеля, кг/км, марок
МВДТ МВДТК МВДТ МВДТК
110 120 53,0 45,8 8621 3711
110 150 53,5 46,3 8959 3999
110 185 54,3 47,1 9397 4357
110 240 55,1 48,3 10073 4903
110 270 56,1 49,3 10576 5301
110 300 57,5 50,3 11402 5622
110 400 60,2 53,0 12856 6786
110 500 62,8 55,6 14233 7893
110 550 64,1 56,9 14869 8389
110 625 66,0 58,8 16011 9331
110 700 67,7 60,5 16983 10123
220 300 79,3 70,7 17925 8525
220 400 79,8 71,2 18905 9460
220 500 80,8 72,2 19978 10388
220 550 82,1 73,5 20616 10866
220 625 83,2 74,6 21692 11802
220 700 84,9 76,3 22711 12611
330 550 98,6 90,5 26619 12732
500 625 109,4 100,2 30460 16110
