Кабели для сигнализации и блокировки с полиэтиленовой изоляцией в пластмассовой оболочке (марки СБВГ)
Общие сведения
Кабели предназначены для электрических установок сигнализации, централизации и блокировки на номинальное напряжение 380 В переменного тока или 700 В постоянного тока.
Структура условного обозначения
Таблица 1
Марка | Наименование кабелей | Преимущественная область применения |
СБВГ | Кабель сигнально-блокировочный с медными жилами, с полиэтиленовой изоляцией, в оболочке из поливинилхлоридного пластиката | Для прокладки в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель |
СБВГнг | То же, в оболочке из поливинилхлоридного пластиката, не распространяющего горение | То же, для прокладки в пучках |
СБЗВБГ | Кабель сигнально-блокировочный с медными жилами, с полиэтиленовой изоляцией, в оболочке из поливинилхлоридного пластиката, с броней из двух стальных лент, с гидрофобным заполнением сердечника | Для прокладки в каналах кабельной канализации в местах, где возможны механические воздействия на кабель, в том числе незначительные растягивающие усилия |
СБЗВБГнг | То же, в оболочке из поливинилхлоридного пластиката, не распространяющего горение | То же, для прокладки в пучках |
СБЗБбШв | Кабель сигнально-блокировочный с медными жилами, с полиэтиленовой изоляцией, с броней из двух стальных лент, в шланге из поливинилхлоридного пластиката, с гидрофобным заполнением сердечника | Для прокладки в каналах, в туннелях, в земле (траншеях) в условиях повышенной влажности, агрессивной среды, если кабель не подвергается значительным |
СБЗБбШвнг | То же, в шланге из поливинилхлоридного пластиката, не распространяющего горение | То же, для прокладки в пучках (кроме прокладки в земле) |
СБЗБбШп | Кабель сигнально-блокировочный с медными жилами, с полиэтиленовой изоляцией, с броней из двух стальных лент, в шланге из полиэтилена, с гидрофобным заполнением сердечника | Для прокладки в земле (траншеях) в условиях повышенной влажности, агрессивной среды, если кабель не подвергается значительным растягивающим усилиям |
СБЗПБГ | Кабель сигнально-блокировочный с медными жилами, с изоляцией и оболочкой из полиэтилена, с броней из двух стальных лент, с гидрофобным заполнением сердечника | Для прокладки в каналах, в местах, где возможны механические воздействия на кабель, в том числе незначительные растягивающие усилия |
СБЗПБ | То же, с наружным покровом | Для прокладки в земле (траншеях), в условиях повышенной влажности, агрессивной среды, если кабель не подвергается значительным растягивающим усилиям |
СБЗПу | Кабель сигнально-блокировочный с медными жилами, с полиэтиленовой изоляцией, с утолщенной полиэтиленовой оболочкой, с гидрофобным заполнением сердечника | Для прокладки в земле (траншеях), в условиях повышенной влажности, агрессивной среды, при отсутствии механических воздействий на кабель |
Примечание. Кабели марок СБЗПу, СБЗВБГ, СБЗБбШв могут быть гидрофобного заполнения сердечника.
Верхнее значение температуры окружающей среды при эксплуатации 60°С.
Нижнее значение температуры окружающей среды при эксплуатации:
При отсутствии деформации: для кабелей в полиэтиленовой оболочке или шланге минус 50°С, для кабелей в поливинилхлоридной оболочке или шланге минус 40°С.
При наличии деформации (монтаж и прокладка без предварительного подогрева): для небронированных кабелей и для кабелей в пластмассовом защитном шланге поверх брони минус 15°С, для всех остальных кабелей минус 10°С.
Относительная влажность воздуха до 98% при температуре до 35°С.
Радиус изгиба кабелей при прокладке должен быть не менее 12 номинальных наружных диаметров кабеля для бронированных кабелей и не менее 7 номинальных наружных диаметров кабеля для всех остальных.
Кабель марки СБЗБШп с внутренней оболочкой из поливинилхлоридного пластиката не используется для прокладки в земле.
При групповой прокладке, кроме кабелей марок СБВГн, СБЗВБГн, СБЗБШн, применяются меры, обеспечивающие нераспространение горения.
Кабели марок СБВГ, СБЗВБГ, СБЗБШ при одиночной прокладке не распространяют горение.
Кабели марок СБВГн, СБЗВБГн, СБЗБШн не распространяют горение при групповой прокладке.
В кабелях с гидрофобным заполнением сердечника заполнитель не вытекает из него при температуре до 50°С.
Кабели в климатическом исполнении Т стойки к плесневым грибам.
Кабели в процессе эксплуатации должны быть защищены от прямого солнечного излучения.
Кабели марок СБВГ и СБВГн с токопроводящей жилой 0,8 мм применяются для монтажа устройств СЦБ в служебно-технических зданиях.
Вид климатического исполнения кабелей УХЛ и Т, категория размещения 2, 3, 5 по ГОСТ 15150-69.
Кабели соответствуют ТУ 16.К71.117-90.
ТУ 16.К71.117-90
Таблица
Технические данные
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины кабеля и температуру 20 ° С, Ом, не более, для жилы диаметром: | 23,3 28,8 36,6 |
Электрическое сопротивление изоляции, пересчитанное на 1 км длины кабеля и температуру 20 ° С, МОм · м, не менее: | 5000 4000 |
Кабель выдерживает испытание напряжением частотой 50 Гц в течение 1 мин, В | 2500 |
Рабочая емкость пар кабелей парной скрутки, пересчитанная на 1 км длины, нФ, не более | 100 |
Емкость одиночных жил кабелей простой скрутки, пересчитанная на 1 км длины, нФ, | 150 |
Переходное затухание кабелей парной скрутки на ближнем конце между любыми парами на длине 300 м при токе частотой 0,8 кГц, дБ, не менее: | 73,0 78,2 |
Коэффициент или поправка при пересчете на нормативную длину | -10 или -4,34 где l длина образца кабеля |
Срок службы кабелей, лет, не менее: | 12 17 |
Гарантийный срок с момента ввода кабелей в эксплуатацию, лет | 4,5 |
Токопроводящие жилы кабелей - медные однопроволочные диаметром 0,8; 0,9 и 1,0 мм.
Токопроводящие жилы изолированы полиэтиленом.
В кабелях парной скрутки изолированные жилы, отличающиеся по цвету изоляции, скручены в пары.
Одиночные жилы или пары скручиваются в сердечник.
В кабелях марок СБЗВБГ, СБЗВБГн, СБЗБШ, СБЗБШн, СБЗБШп, СБЗПБГ, СБЗПБ, СБЗПу свободное пространство сердечника заполнено гидрофобной массой, которая не затемняет расцветки изоляции токопроводящих жил, легко удаляется с поверхности изоляции при ее протирании.
Поверх сердечника кабеля наложена поясная изоляция из полиэтилентерефталатной, полиамидной, полиэтиленовой, поливинилхлоридной ленты или экструдированная поясная изоляция из высоконаполненного поливинилхлоридного пластиката.
В кабелях марок СБЗБШ, СБЗБШн, СБЗБШп по поясной изоляции наложена экструдированная внутренняя оболочка из полиэтилена.
Поверх поясной изоляции наложен экран из металлизированной ленты. По согласованию с потребителем экран допускается не накладывать.
Поверх поясной изоляции или экрана наложена оболочка:
в кабелях марок СБВГ, СБЗВБГ из поливинилхлоридного пластиката;
в кабелях марок СБВГн, СБЗВБГн из поливинилхлоридного пластиката, не распространяющего горение;
в кабелях марок СБЗПБ, СБЗПБГ - из полиэтилена;
в кабеле марки СБЗПу оболочка двойная (внутренняя - полиэтилен или поливинилхлоридный пластикат, наружная - из полиэтилена).
Защитные покровы в кабелях соответствуют ГОСТ 7006-72.
В кабеле марки СБЗБШн защитный шланг из поливинилхлоридного пластиката, не распространяющего горение.

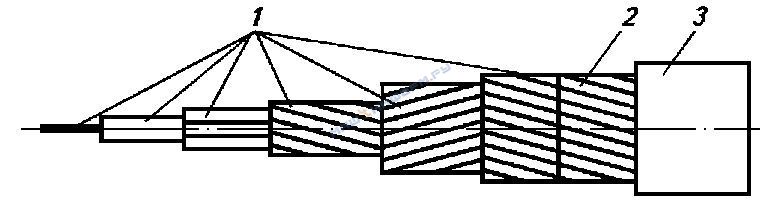

На рисунке приведен общий вид сигнально-блокировочного кабеля с полиэтиленовой изоляцией, в пластмассовой оболочке.
Кабели сигнализации и блокировки с полиэтиленовой изоляцией в пластмассовой оболочке 1 - изолированные токопроводящие жилы;
2 - поясная изоляция; 3 - оболочка
Конструктивные размеры и массы кабелей приведены в табл. 2-9.
Марка кабеля | Число пар при номинальном диаметре жил, мм | |
0,8 | 0,9; 1,0 | |
СБВГ, СБВГнг | 3, 4, 7, 10, 12, 15 | 1, 3, 4, 7, 10,12, 14, 19,24, 27, 30 |
СБЗВБГ, СБЗВБГнг, СБЗБбШв, СБЗБбШвнг, СБЗБбШп, СБЗПБГ, СБЗПБ, СБЗПу | – | 3, 4, 7, 10, 12, 14,19, 24, 27, 30 |
Марка кабеля | Число жил номинальным диаметром, мм | |
0,8 | 0,9; 1,0 | |
СБВГ, СБВГнг | 3, 4, 5, 12, 16, 30 | 3, 4, 5, 12, 16, 30, 33, 42 |
СБЗВБГ, СБЗВБГнг, СБЗБбШв, СБЗБбШвнг, СБЗБбШп, СБЗПБГ, СБЗПБ, СБЗПу | – | 3, 4, 5, 12, 16, 30,33, 42 |
Таблица 4
Число пар | Расчетная масса 1 км кабеля, кг, марок | |||||||||||
СБВГ | СБВГнг | СБЗВБГ | СБЗВБГнг | |||||||||
Диаметр токопроводящей жилы, мм | ||||||||||||
0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | |
1 | – | 42 | 53 | – | 50 | 54 | – | – | – | – | – | – |
3 | 77 | 97 | 117 | 85 | 111 | 122 | – | 276 | 336 | – | 281 | 342 |
4 | 92 | 118 | 142 | 101 | 133 | 151 | – | 312 | 379 | – | 370 | 387 |
7 | 146 | 176 | 212 | 153 | 195 | 220 | – | 405 | 488 | – | 412 | 496 |
10 | 192 | 236 | 282 | 201 | 256 | 291 | – | 492 | 742 | – | 500 | 752 |
12 | 221 | 274 | 326 | 231 | 295 | 336 | – | 545 | 813 | – | 544 | 824 |
14 | – | 311 | 369 | – | 332 | 380 | – | 601 | 888 | – | 611 | 900 |
15 | 266 | – | – | 278 | – | – | – | – | – | – | – | – |
19 | – | 402 | 502 | – | 425 | 516 | – | 728 | 1093 | – | 738 | 1108 |
24 | – | 518 | 610 | – | 546 | 626 | – | 1087 | 1272 | – | 1103 | 1289 |
27 | – | 572 | 674 | – | 601 | 690 | – | 1170 | 1368 | – | 1175 | 1385 |
30 | – | 624 | 736 | – | 654 | 746 | – | 1186 | 1464 | – | 1268 | 1475 |
Таблица 5
Число пар | Расчетная масса 1 км кабеля, кг, марок | |||
СБЗБбШв | СБЗБбШвнг | |||
Диаметр токопроводящей жилы, мм | ||||
0,9 | 1,0 | 0,9 | 1,0 | |
3 | 335 | 384 | 346 | 414 |
4 | 377 | 434 | 392 | 462 |
7 | 470 | 557 | 488 | 591 |
10 | 584 | 684 | 602 | 723 |
12 | 648 | 860 | 670 | 802 |
14 | 707 | 831 | 731 | 875 |
19 | 854 | 1027 | 883 | 1080 |
24 | 996 | 1200 | 1023 | 1259 |
27 | 1103 | 1300 | 1140 | 1360 |
30 | 1181 | 1392 | 1221 | 1456 |
Таблица 6
Число пар | Расчетная масса 1 км кабеля, кг, марок | |||||||
СБЗБбШп | СБЗПБГ | СБЗПБ | СБЗПу | |||||
Диаметр токопроводящей жилы, мм | ||||||||
0,9 | 1,0 | 0,9 | 1,0 | 0,9 | 1,0 | 0,9 | 1,0 | |
3 | 314 | 327 | 272 | 320 | 399 | 462 | 141 | 200 |
4 | 352 | 373 | 304 | 362 | 433 | 511 | 167 | 235 |
7 | 448 | 484 | 400 | 470 | 532 | 637 | 234 | 330 |
10 | 555 | 601 | 487 | 711 | 782 | 902 | 316 | 425 |
12 | 614 | 671 | 546 | 804 | 921 | 984 | 364 | 484 |
14 | 674 | 734 | 594 | 852 | 991 | 1060 | 407 | 540 |
19 | 816 | 906 | 724 | 1049 | 1162 | 1280 | 519 | 678 |
24 | 957 | 1067 | 1066 | 1216 | 1366 | 1463 | 613 | 816 |
27 | 1080 | 1167 | 1127 | 1312 | 1466 | 1569 | 697 | 898 |
30 | 1156 | 1247 | 1168 | 1401 | 1556 | 1669 | 758 | 974 |
Таблица 8
Число жил | Расчетная масса 1 км кабеля, кг, марок | |||||
СБЗПБГ | СБЗПБ | СБЗПу | ||||
Диаметр токопроводящей жилы, мм | ||||||
0,9 | 1,0 | 0,9 | 1,0 | 0,9 | 1,0 | |
3 | 196 | 227 | 305 | 345 | 90 | 124 |
4 | 213 | 246 | 327 | 369 | 102 | 140 |
5 | 232 | 267 | 351 | 393 | 115 | 158 |
7 | 258 | 296 | 383 | 429 | 136 | 183 |
9 | 316 | 361 | 458 | 509 | 167 | 225 |
12 | 355 | 408 | 508 | 562 | 200 | 264 |
16 | 409 | 468 | 572 | 632 | 242 | 316 |
19 | 442 | 508 | 610 | 676 | 269 | 351 |
21 | 469 | 664 | 670 | 844 | 281 | 370 |
24 | 654 | 740 | 865 | 930 | 337 | 436 |
27 | 680 | 773 | 896 | 966 | 359 | 464 |
30 | 716 | 815 | 936 | 1012 | 387 | 499 |
33 | 755 | 854 | 982 | 1059 | 417 | 549 |
37 | 799 | 907 | 1016 | 1109 | 453 | 598 |
42 | 909 | 1015 | 1166 | 1269 | 529 | 665 |
48 | 953 | 1096 | 1215 | 1366 | 571 | 720 |
61 | 1127 | 1165 | 1416 | 1574 | 689 | 752 |
Таблица 7
Число жил | Расчетная масса 1 км кабеля, кг, марок | |||||||
СБВГ | СБВГнг | СБЗВБГ | СБЗВБГнг | |||||
Диаметр токопроводящей жилы, мм | ||||||||
0,9 | 1,0 | 0,9 | 1,0 | 0,9 | 1,0 | 0,9 | 1,0 | |
3 | 61 | 65 | 65 | 69 | 214 | 236 | 225 | 253 |
4 | 72 | 78 | 77 | 82 | 233 | 258 | 245 | 286 |
5 | 84 | 90 | 89 | 95 | 253 | 281 | 265 | 312 |
7 | 105 | 112 | 110 | 118 | 283 | 312 | 297 | 319 |
9 | 138 | 149 | 146 | 156 | 348 | 384 | 366 | 392 |
12 | 169 | 183 | 177 | 191 | 384 | 434 | 411 | 443 |
16 | 210 | 228 | 219 | 236 | 443 | 499 | 472 | 507 |
19 | 239 | 259 | 248 | 269 | 483 | 541 | 509 | 551 |
21 | 259 | 282 | 270 | 292 | 639 | 689 | 662 | 703 |
24 | 294 | 319 | 305 | 331 | 717 | 773 | 741 | 786 |
27 | 321 | 349 | 338 | 361 | 741 | 806 | 762 | 819 |
30 | 349 | 381 | 361 | 393 | 770 | 850 | 794 | 863 |
33 | 375 | 412 | 389 | 424 | 816 | 919 | 855 | 932 |
37 | 402 | 453 | 421 | 466 | 864 | 955 | 900 | 967 |
42 | 444 | 538 | 468 | 556 | 975 | 1126 | 1018 | 1146 |
48 | 597 | 596 | 649 | 613 | 1155 | 1182 | 1209 | 1200 |
61 | 746 | 729 | 802 | 749 | 1347 | 1359 | 1380 | 1406 |
Таблица 9
Число жил | Расчетная масса 1 км кабеля, кг, марок | |||||
СБЗБбШв | СБЗБбШвнг | СБЗБбШп | ||||
Диаметр токопроводящей жилы, мм | ||||||
0,9 | 1,0 | 0,9 | 1,0 | 0,9 | 1,0 | |
3 | 246 | 262 | 255 | 277 | 222 | 234 |
4 | 267 | 286 | 276 | 302 | 241 | 254 |
5 | 289 | 311 | 302 | 328 | 273 | 278 |
7 | 319 | 345 | 333 | 363 | 292 | 310 |
9 | 365 | 407 | 380 | 427 | 345 | 368 |
12 | 419 | 459 | 437 | 481 | 389 | 418 |
16 | 477 | 527 | 497 | 551 | 446 | 483 |
19 | 515 | 567 | 537 | 595 | 483 | 525 |
21 | 547 | 712 | 573 | 738 | 514 | 663 |
24 | 603 | 797 | 626 | 826 | 687 | 745 |
27 | 632 | 831 | 655 | 860 | 715 | 778 |
30 | 669 | 877 | 696 | 907 | 754 | 813 |
33 | 706 | 884 | 736 | 914 | 796 | 861 |
37 | 752 | 932 | 784 | 964 | 846 | 904 |
42 | 858 | 1029 | 890 | 1061 | 933 | 977 |
48 | 903 | 1056 | 936 | 1089 | 1003 | 1058 |
61 | 1047 | 1206 | 1082 | 1244 | 1208 | 1190 |
По согласованию между изготовителем и потребителем кабели могут изготовляться с числом жил 7, 9, 19, 21, 24, 27, 37, 48, 61.
Строительная длина кабелей не менее 300 м.
На поверхности пластмассового защитного шланга или оболочки или на специальной ленте под шлангом или оболочкой не более, чем через каждые 300 м нанесены опознавательный знак предприятия-изготовителя и год изготовления кабеля.
