Провода радиомонтажные марки РМПВН
Общие сведения
Провода предназначены для монтажа высоковольтных цепей телевизионных приемников при номинальном напряжении 30 кВ постоянного тока или 15 кВ импульсного напряжения частотой до 16 кГц. Максимальное напряжение 36 кВ постоянного тока.
Структура условного обозначения
РМПВН - провод радиомонтажный с изоляцией из самозатухающего полиэтилена в оболочке из поливинилхлоридного пластиката. | Температура окружающей среды от минус 50 до 85°С.
Провода соответствуют требованиям ТУ 16-505.473-78.
Нормативно-технический документ
ТУ 16-505.473-78
Технические характеристики
Номинальное напряжение постоянного тока, кВ - 30 Импульсное напряжение частотой до 16 кГц, кВ - 15 Максимальное напряжение постоянного тока, кВ - 35
Провода выдерживают 20 изгибов на угол + р/2 на диаметре 40 мм.
Провода не распространяют горение.
Конструкция и принцип действия
Токопроводящая жила изготовлена многопроволочной из медной проволоки. Сечение жилы 0,35 мм2.
Токопроводящая жила изолирована самозатухающим полиэтиленом. Поверх изоляции наложена защитная оболочка из поливинилхлоридного пластиката.
Номинальный наружный диаметр кабеля 4,7 мм.
Расчетная масса кабеля 24,7 кг/км.

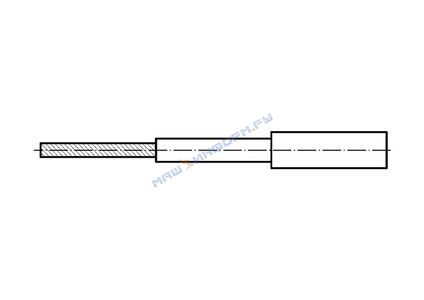

На рисунке показан внешний вид провода марки РМПВН.
Внешний вид провода радиомонтажного марки РМПВН
