Кабели связи высокочастотные одночетверочные с полиэтиленовой изоляцией марок ЗКП, ЗКПБ, ЗКАШп, ЗКАБп и др
Общие сведения
Кабели связи высокочастотные одночетверочные с полиэтиленовой изоляцией предназначены для кабельных линий зоновой связи систем передачи К-60 (для частот до 250 кГц).
Структура условного обозначения
(См. табл. 1)
Таблица 1
| Обозначение марок связи кабелей | Наименование кабелей | Преимущественные области применения |
| ЗКП | Кабель зоновой связи с полиэтиленовой изоляцией, в оболочке из светостабилизированного полиэтилена без защитного покрова | Для прокладки в кабельной канализации, трубах, блоках, по мостам, при отсутствии механических воздействий на кабель, в грунтах без плывунов, не подверженных мерзлотным деформациям (выпучивание, морозобойные трещины), в районах, не характеризующихся повышенным электромагнитным влиянием и опасностью повреждения грызунами |
| ЗКПБ | То же, с защитным покровом типа Б | Для прокладки в грунтах всех категорий, в районах, характеризующихся опасностью повреждения грызунами и не характеризующихся повышенным электромагнитным влиянием |
| ЗКАШп | Кабель зоновой связи с полиэтиленовой изоляцией, в алюминиевой оболочке с защитным покровом типа Шп | Для прокладки в кабельной канализации, трубах, блоках, по мостам, при отсутствии механических воздействий на кабель, в грунтах без плывунов, не подверженных мерзлотным деформациям (выпучивание, морозобойные трещины), в районах, не характеризующихся повышенным электромагнитным влиянием и опасностью повреждения грызунами |
| ЗКАБп | То же, с защитным покровом типа Бп | Для прокладки в грунтах всех категорий, не подверженных мерзлотным деформациям (выпучивание, морозобойные трещины), не агрессивных по отношению к стальной броне, в районах, характеризующихся повышенным электромагнитным влиянием |
| ЗКАБпШп | То же, с защитным покровом типа БпШп | То же и для прокладки в воде при пересечении неглубоких болот; несудоходных и несплавных рек со спокойным течением воды |
| ЗКАКпШп | То же, с защитным покровом типа КпШп | Для прокладки через горные, судоходные и сплавные реки, их затопляемые и заболоченные поймы, болота глубиной более 2 м, а также в грунтах, подверженных мерзлотным деформациям (выпучивание, морозобойные трещины) и при наличии больших растягивающих усилий, в районах, не характеризующихся повышенным электромагнитным влиянием |
| МККШп | Кабель зоновой связи с полиэтиленовой изоляцией, бронированный, с круглыми стальными оцинкованными проволоками, в защитном шланге из светостабилизированного полиэтилена | Для организации технологической связи вдоль магистральных газопроводов |
| МККШв | То же, но в защитном шланге из поливинилхлоридного пластиката | То же |
Прокладка кабелей производится при температуре не ниже минус 10°С.
Минимальный допустимый радиус изгиба кабеля при прокладке - 20 наружных диаметров кабеля.
Кабели стойки к воздействию климатических факторов, указанных в табл. 2.
Таблица 2
| Вид внешнего воздействующего фактора (ВВФ) | Характеристика ВВФ | Значение ВВФ |
| Повышенная температура окружающей среды | Повышенная рабочая температура, ° С | 50 |
| Пониженная температура | Пониженная рабочая температура, ° С | Минус 40 Минус 10 |
Кабели соответствуют требованиям ТУ 16-505.233-78.
ТУ 16-505.233-78
Электрические характеристики кабелей указаны в табл. 3-5. Строительным длинам кабелей присвоена группа по средним значениям рабочей емкости, указанная в табл. 3.
Таблица 3
| Номер группы | Среднее значение рабочей емкости на длине 1 км кабелей марок, нФ | |
| ЗКП, ЗКПБ, МККШп, МККШв | ЗКАШп, ЗКАБп, ЗКАКпШп, ЗКАБпШп | |
| I | От 35,8 до 36,0 | От 35,2 до 35,4 |
| II | Св. 36,0 до 36,2 | Св. 35,4 до 35,6 |
| III | Св. 36,2 до 36,4 | Св. 35,6 до 35,8 |
| IV | Св. 36,4 до 36,6 | Св. 35,8 до 36,0 |
| V | Св. 36,6 до 36,8 | Св. 36,0 до 36,2 |
| VI | Св. 36,8 до 37,0 | Св. 36,2 до 36,4 |
| VII | Св. 37,0 до 37,2 | Св. 36,4 до 36,6 |
| VIII | Св. 37,2 до 37,4 | Св. 36,6 до 36,8 |
| IХ | Св. 37,4 до 37,6 | Св. 36,8 до 37,0 |
| Х | Св. 37,6 до 37,8 | Св. 37,0 до 37,2 |
| ХI | Св. 37,8 до 38,0 | Св. 37,2 до 37,4 |
Таблица 4
| Наименование параметра | Частота сети, кГц | Норма | Коэффициент или поправка при пересчете измеренного значения на нормируемую длину |
| Электрическое сопротивление жил, пересчитанное на 1 км длины и температуру 20 ° С, Ом, не более | Постоянный ток | 15,95 |  |
| Омическая асимметрия жил в рабочей паре на длину 1 км, Ом, не более | 0,21 |  | |
| Электрическое сопротивление изоляции жил, пересчитанное на температуру 20 ° С и длину 1 км, МОм, не менее | 30 000 |  | |
| Электрическое сопротивление изоляции между металлической оболочкой (экраном) и водой, броней и водой в кабелях с наружным полиэтиленовым шлангом, между металлической оболочкой и броней, пересчитанное на температуру 20 ° С и длину 1 км, МОм, не менее | 10 | ||
| То же между броней и водой в кабелях с наружным шлангом из поливинилхлоридного пластиката | 0,05 | ||
| Испытательное напряжение между жилами и между жилами и экраном | 0,05 | 4000 3000 | |
| Номинальное значение рабочей емкости кабелей, нФ: | 0,8 0,8 | 36,9 36,3 | |
| Отклонение рабочей емкости от номинального значения: | – | ±1,1 ±0,8 | |
| Переходное затухание на ближнем конце на длину | 10–250 | 58,1 (6,7) 64,2 (7,4) | -10lg (-1/2ln ) |
| Защищенность на дальнем конце на длину | 66,7 (7,7) 71,8 (8,3) | ||
| Идеальный коэффицент защитного действия на длине 1 км при напряжении 40–150 В, не более, для марок: | 50 Гц | 0,98 0,86 0,9 0,65 0,3 | |
| Примечание. l – фактическая длина кабеля, м. | |||
Таблица 5
| Частота сети, кГц | Номинальное значение коэффициента затухания, пересчитанное на температуру 20 ° С на длину 1 км, дБ (Нп) | |
| ЗКП, ЗКПБ, МККШп, МККШв, ЗКВ | ЗКАШп, ЗКАБп, ЗКАКпШп, ЗКАБпШп | |
| 10 | 0,951 (110) | 0,867 (100) |
| 20 | 1,064 (123) | 0,964 (111) |
| 30 | 1,168 (135) | 1,068 (123) |
| 40 | 1,263 (146) | 1,173 (135) |
| 50 | 1,358 (157) | 1,277 (147) |
| 60 | 1,444 (167) | 1,372 (158) |
| 70 | 1,540 (178) | 1,470 (169) |
| 80 | 1,617 (187) | 1,546 (178) |
| 90 | 1,714 (197) | 1,650 (190) |
| 100 | 1,782 (206) | 1,746 (201) |
| 110 | 1,850 (215) | 1,815 (209) |
| 120 | 1,937 (224) | 1,902 (219) |
| 130 | 2,007 (232) | 1,989 (229) |
| 140 | 2,076 (240) | 2,067 (238) |
| 150 | 2,145 (248) | 2,119 (244) |
| 160 | 2,214 (256) | 2,189 (252) |
| 170 | 2,245 (263) | 2,250 (259) |
| 180 | 2,335 (270) | 2,302 (265) |
| 190 | 2,396 (277) | 2,371 (273) |
| 200 | 2,456 (284) | 2,423 (279) |
| 210 | 2,508 (290) | 2,467 (284) |
| 220 | 2,571 (296) | 2,519 (290) |
| 230 | 2,632 (303) | 2,571 (296) |
| 240 | 2,684 (309) | 2,614 (301) |
| 250 | 2,727 (314) | 2,676 (308) |
Гарантийный срок - 3 года со дня ввода кабелей в эксплуатацию.
Максимальный наружный диаметр кабелей указан в табл. 6.
Таблица 6
| Марки кабеля | Наружный диаметр, мм, не более |
| ЗКП, ЗКВ | 18,2 |
| ЗКПБ | 30,0 |
| ЗКАКШп | 18,0 |
| ЗКАБп | 31,0 |
| ЗКАБпШп | 32,0 |
| ЗКАКпШп | 28,4 |
| МККШп, МККШв | 23,5 |
Токопроводящие жилы кабеля изготовлены из медной мягкой проволоки. На токопроводящую жилу наложена изоляция из полиэтилена. Четыре изолированные жилы разного цвета скручены в звездную четверку. В четверке две жилы расположены по диагонали. Жилы одной пары четверки различаются по расцветке и имеют цвета: красный и желтый (или натуральный), другой пары - синий (или голубой) и зеленый.
Поверх скрученной четверки - заполнение из композиции полиэтилена с бутилкаучуком. В кабелях марок ЗКП, ЗКПБ, МККШп, МККШв поверх полиэтиленового заполнения наложен экран, состоящий из двух отожженных лент.
Между верхней и нижней алюминиевыми лентами или под ними продольно пропускается одна медная мягкая луженая проволока.
В кабелях марок ЗКАШп, ЗКАБп, ЗКАБпШп, ЗКАКпШп поверх полиэтиленового заполнения наложена алюминиевая прессованная или сварная оболочка. Алюминиевая оболочка соответствует ГОСТ 246.41-81.
В кабелях марок ЗКП, ЗКПБ поверх экрана, а в кабелях марок МККШп и МККШв поверх алюминиевого экрана, наложен слой битумного состава. В кабелях марок МККШп, МККШв поверх медного экрана или слоя битума наложена лента из поливинилхлоридного пластиката. Поверх ленты из поливинилхлоридного пластиката наложен повив из 24 стальных оцинкованных проволок.
В кабелях марок ЗКП, ЗКПБ поверх битумного состава или слоя битума наложена оболочка из полиэтилена. В кабелях марки ЗКВ поверх битумного состава или слоя битума наложена оболочка из поливинилхлоридного пластиката. В кабелях марок ЗКАШп, ЗКАБп, ЗКАБпШп, ЗКАКпШп поверх алюминиевой оболочки, в кабелях марки ЗКПБ поверх полиэтиленовой оболочки, а в кабелях марок МККШп, МККШв поверх повива из стальных оцинкованных проволок наложены защитные покровы, соответствующие ГОСТ 7006-72.
Строительная длина кабелей (1000+20) м.
Внешний вид кабеля ЗКАБ приведен на рис. 1, схема расположения элементов - на рис. 2.
Внешний вид кабеля марки ЗКПБ

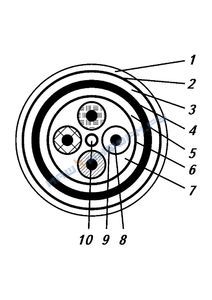

Схема расположения элементов кабеля марки ЗКПБ:
1 - наружный покров;
2 - броня;
3 - подушка;
4 - оболочка;
5 - битум;
6 - экран;
7 - заполнение;
8 - токопроводящая жила;
9 - изоляция;
10 - кордель
