Кабели связи симметричные высокочастотные с кордельно-бумажной изоляцией в алюминиевой оболочке марок МКБАШп, МКБАБл, МКБАБп, МКБАБпШп
Общие сведения
Кабели предназначены для прокладки вдоль линий железных дорог, в том числе электрифицированных на переменном токе, устройства кабельных вводов. Высокочастотные четверки уплотняются до частоты 150 кГц. МКБАХ:
МКБА - магистральный кабель связи с кордельно-бумажной
изоляцией, в алюминиевой оболочке;
Х - защитные покровы по ГОСТ 7006-72 (Шп, Бл, Бп, БпШп).
Условия эксплуатации
Температура окружающей среды от минус 30 до 40°С.
Прокладка кабелей осуществляется ручным и механизированным способом при температуре от минус 10 до 40°С. В период прокладки, монтажа и эксплуатации не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Кабель при прокладке и монтаже может испытывать не более двух изгибов. Радиус изгиба кабеля - не менее 15 диаметров кабеля по оболочке.
Кабели соответствуют требованиям ТУ 16.505.189-76.
Нормативно-технический документ
ТУ 16.505.189-76
Технические характеристики
Электрическое сопротивление жил постоянному току, пересчитанное на 1 км длины и температуру 20°С, Ом, не более, диаметром, мм: 1,2 - 15,9 0,9 - 30,0 Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее - 104 Рабочая электрическая емкость четверок, пФ/км, не более - 29 Испытательное напряжение между жилами напряжением переменного тока частотой 50 Гц, В - 1000 Диапазон рабочих частот, кГц, кабелей: МКБАШп-60, МКБАБл-60, МКБАБп-60, МКБАБпШп-60 - 250 МКБАШп-12, МКБАБл-12, МКБАБп-12, МКБАБпШп-12 - 150 Срок службы, лет - 30
Конструкция и принцип действия
Токопроводящую жилу изготовляют медной однопроволочной диаметром 1,20 и 0,9 мм.
Изоляцию выполняют кордельно-бумажной. Жилы обмотаны бумажным корделем и затем лентой кабельной бумаги.
Четыре изолированные жилы диаметром 1,20 мм разного цвета скручены вместе.
Две изолированные жилы диаметром 0,9 мм разного цвета скручены вместе.
Сердечник состоит из четверки, пары и одиночной жилы, скрученных вместе. Количество четверок - 7; 14; пар 5; одиночных жил 1; 5.
Поясная изоляция выполнена из бумажной ленты.
Оболочка изготовлена из алюминия.
Защитные покровы в зависимости от условий эксплуатации выполнены типа Бл, Бп, БлШп, Шп по ГОСТ 7006-72.
Конструкция, максимальный диаметр и масса 1 км кабеля приведены в таблице.
Таблица
| Конструкция кабеля | Максимальный диаметр кабеля, мм | Масса 1 км кабеля, кг |
| МКБАШп-60 | ||
| 7 ? 4 ? 1,20+5 ? 2 ? 0,9+1 ? 0,9 | 32,3 | 1171 |
| 14 ? 4 ? 1,20+5 ? 2 ? 0,9 | 41,1 | 1742 |
| МКБАБл-60 | ||
| 7 ? 4 ? 1,20+5 ? 2 ? 0,9+1 ? 0,9 | 43,8 | 2525 |
| 14 ? 4 ? 1,20+5 ? 2 ? 0,9 | 52,6 | 3338 |
| МКБАБп-60 | ||
| 7 ? 4 ? 1,20+5 ? 2 ? 0,9+1 ? 0,9 | 45,5 | 2663 |
| 14 ? 4 ? 1,20+5 ? 2 ? 0,9 | 54,7 | 3625 |
| МКБАБпШп-60 | ||
| 7 ? 4 ? 1,20+5 ? 2 ? 0,9+1 ? 0,9 | 42,8 | 2391 |
| 14 ? 4 ? 1,20+5 ? 2 ? 0,9 | 52,0 | 3296 |
| МКБАШп-12 | ||
| 7 ? 4 ? 1,20+5 ? 2 ? 0,9+1 ? 0,9 | 32,3 | 1171 |
| 14 ? 4 ? 1,20+5 ? 2 ? 0,9 | 41,1 | 1742 |
| МКБАБл-12 | ||
| 7 ? 4 ? 1,20+5 ? 2 ? 0,9+1 ? 0,9 | 43,8 | 2525 |
| 14 ? 4 ? 1,20+5 ? 2 ? 0,9 | 52,6 | 3338 |
| МКБАБп-12 | ||
| 7 ? 4 ? 1,20+5 ? 2 ? 0,9+1 ? 0,9 | 45,5 | 2663 |
| 14 ? 4 ? 1,20+5 ? 2 ? 0,9 | 54,7 | 3625 |
| МКБАБпШп-12 | ||
| 7 ? 4 ? 1,20+5 ? 2 ? 0,9+1 ? 0,9 | 42,8 | 2391 |
| 14 ? 4 ? 1,20+5 ? 2 ? 0,9 | 52,0 | 3296 |
Строительная длина (425+5), (850+10) м.

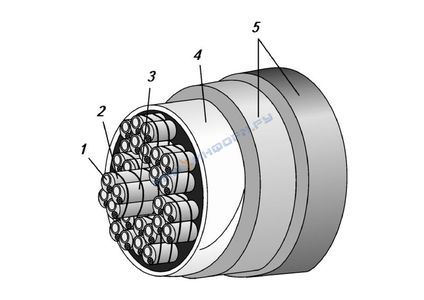

На рисунке приведен общий вид и конструктивные элементы кабеля марки МКБАШп-60.
Кабель связи симметричный высокочастотный марки МКБАШп-60:
1 - медная однопроволочная токопроводящая жила;
2 - кордольно-бумажная изоляция;
3 - поясная изоляция;
4 - алюминиевая оболочка;
5 - защитные покровы
