Кабели связи симметричные низкочастотные с кордельно-полиэтиленовой изоляцией марок ТЗПкАШп, ТЗПкАБл, ТЗПкАБп, ТЗПкАБпШп)
Общие сведения
Кабели связи симметричные низкочастотные с кордельно-полиэтиленовой изоляцией предназначены для комплексов связи, устройства кабельных вводов и вставок в воздушные линии связи, устройства соединительных линий между АТС, а также между АТС и МТС.
Кабели используются для соединительных линий с уплотнением отдельных цепей в диапазоне частот до 150 кГц.
Структура условного обозначения
Марки и преимущественные области применения кабелей приведены в табл. 1.
Таблица 1
| Марка кабеля | Расшифровка марки кабеля | Преимущественная область применения |
| ТЗПкАШп | Телефонный кабель связи с четверками звездной скрутки, с кордельно-полиэтиленовой изоляцией, в алюминиевой оболочке, с защитным покровом типа Шп | Для прокладки в телефонной канализации, трубах, блоках, по мостам, в грунтах, если кабель не подвергается большим растягивающим усилиям, в среде агрессивной по отношению к оболочке, в районах, не характери- зующихся повышенным электромаг-нитным влиянием |
| ТЗПкАБл | Телефонный кабель связи с четверками звездной скрутки, с кордельно-полиэтиленовой изоляцией, в алюминиевой оболочке, с защитным покровом типа Бл | Для прокладки в любых грунтах, если кабель не подвергается значительным растягивающим усилиям, в районах, характеризующихся повышенным электромагнитным влиянием |
| ТЗПкАБп | То же, с защитным покровом типа Бп | Для тех же условий, что и кабели марки ТЗПкАБл |
| ТЗПкАБпШп | То же, с защитным покровом типа БпШп | Для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям (выпучивание, морозобойные трещины) в районах, характеризующихся повышенным электромагнитным влиянием и в воде при пересечении неглубоких болот, несудоходных и несплавных рек со спокойным течением воды |
Климатическое исполнение У1 по ГОСТ 15150-69.
Кабели предназначены для прокладки ручным и механизированным способом.
Прокладка кабелей производится при температуре от минус 10 до 40°С.
Кабели устойчивы к воздействию повышенной температуры окружающей среды до 40°С.
Кабели устойчивы к воздействию пониженной температуры окружающей среды:
в условиях фиксированного монтажа до минус 30°С;
в условиях эксплуатационных изгибов (при прокладке) на радиус не менее 15 диаметров кабеля по оболочке до минус 10°С.
Допускается эксплуатация кабелей под избыточным давлением воздуха или инертного газа внутри кабеля 0,05-0,06 МПа при относительной влажности не более 15% при температуре 20°С.
Кабели соответствуют требованиям ТУ 16-505.119-75.
ТУ 16-505.119-75
Электрические параметры кабелей указаны в табл. 2.
Таблица 2
| Наименование параметра | Номинальная частота тока, кГц | Норми-руемое значение | Коэффициент или поправка при пересчете нормируемого значения на другую длину |
| 1. Электрическое сопротивление токопроводящих жил, пересчитанное на длину 1 км и температуру 20 ° С, Ом, не более: | Постоянный ток | 22,5 57,0 |  |
| 2. Электрическое сопротивление изоляции, пересчитанное на длину 1 км и температуру 20 ° С, МОм, не менее: | 10 000 12 000 10 000 5 20 |  | |
| 3. Рабочая емкость пар четверток, пересчитанная на длину 1 км, пФ: | 0,8 | 23,2±2,5 23,2±1,3 | |
| 4. Емкостные связи и емкостная асимметрия четверток на номинальной длине 1000 м, пФ, не более: | 295 140 90 120 1770 940 | | |
| 5. Испытательное напряжение изоляции в течение 2 мин, В: | 0,05 | 2000 2000 700 700 | – |
| 6. Идеальный коэффициент защитного действия металлических покровов для кабелей ТЗПкАБл, | 0,3 | – | |
| Примечания: | |||
Минимальный срок службы кабелей при соблюдении условий транспортирования, хранения, прокладки, монтажа и эксплуатации - 30 лет (для кабелей с покровами типа Бл - 20 лет).
Гарантийный срок эксплуатации - 3 года со дня ввода кабелей в эксплуатацию.
Количество четверок, количество вспомогательных пар и вспомогательных жил в кабеле соответствуют указанному в табл. 3.
Таблица 4
| Наименование групп | Номинальный диаметр токопроводящей жилы, мм | Диаметр изолированной жилы, мм |
| Звездная четверка | 1,05 | 2,80±0,1 |
| Вспомогательная пара | 0,70 | 1,60±0,2 |
| Вспомогательная жила | 0,70 | 1,60±0,2 |
Номинальный диаметр токопроводящих жил на диаметр изолированных жил звездных четверок, вспомогательных пар и вспомогательной жилы соответствует указанным в табл. 4.
Таблица 3
| Количество | ||
| четверок в кабеле | вспомогательных пар | вспомогательных жил |
| 4 | 1 | 1 |
| 7 | 5 | 1 |
| 14 | 5 | 1 |
Токопроводящие жилы медные, однопроволочные.
Токопроводящие жилы звездных четверок имеют кордельно-полиэтиленовую изоляцию, образованную корделем из композиции полиэтилена, наложенным на жилу по винтовой спирали и трубкой из композиции полиэтилена.
Токопроводящие жилы вспомогательных пар имеют сплошную изоляцию из композиции полиэтилена.
Вспомогательная жила имеет прерывистую изоляцию из композиций полиэтилена.
Четыре жилы с кордельно-полиэтиленовой изоляцией разного цвета скручены вокруг центрального корделя из композиции полиэтилена в звездную четверку.
В четверке две жилы, расположенные по диагонали, образуют рабочую пару.
Изоляция жил первой пары каждой четверки имеет красный и натуральный цвет, второй пары - желтый (синий) и зеленый.
Каждая четверка обмотана по винтовой спирали цветной хлопчатобумажной пряжей или пряжей из синтетического волокна. Цвет пряжи различен для четверок с различным шагом скрутки.
Звездные четверки, вспомогательные пары и вспомогательная жила скручены в сердечник.
Смежные четверки в одном повиве имеют различные шаги скрутки. В каждом повиве две смежные четверки (счетная четверка и четверка направления) имеют расцветку, отличающую их друг от друга и от всех остальных четверок данного повива.
В сердечнике четырех- и семичетверочных кабелей четверки имеют не менее 4 различных шагов скрутки, с целью увеличения количества цепей, допускающих уплотнение их на кабельных вводах и вставках в воздушные линии в спектре частот до 150 кГц. Поверх скрученного сердечника наложена поясная изоляция.
Поверх поясной изоляции на сердечник кабеля наложены алюминиевая оболочка по ГОСТ 24641-81 и защитные покровы по ГОСТ 7006-72 (рисунок).

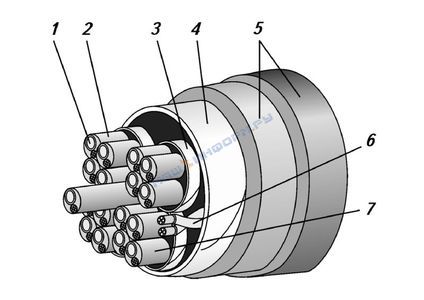

Кабель связи симметричный марки ТЗПкАШп:
1 - медная однопроволочная токопроводящая жила;
2 - полиэтиленовая кордельно-трубчатая изоляция;
3 - поясная изоляция, полиэтиленовая и бумажная ленты;
4 - алюминиевая оболочка;
5 - защитные покровы типа Шп;
6 - скрученная пара;
7 - четверка
Строительная длина кабеля (1000+15), (850+10) или (425+5) м.
Допускается сдача длинами: от 100 до 419 м, от 431 до 839 и от 861 до 984 м в количестве не более 15% общего количества кабеля, поставляемого потребителю в один адрес.
