Источник энергии резервный ИЭР-40-228-4
Общие сведения
Источник энергии резервный ИЭР-40-228-4 предназначен для работы в составе систем гарантированного электропитания (СГЭ) в качестве резервного источника постоянного тока. Область применения - питание ЭВМ, устройств автоматики, телемеханики и связи. Источники изготовляются для нужд народного хозяйства.
Структура условного обозначения
ИЭР-40-228-4-Х4:
И - источник;
Э - энергии;
Р - резервный;
40 - номинальный электрический заряд, А·ч;
228 - номинальное выходное напряжение, В;
4 - порядковый номер разработки;
Х4 - климатическое исполнение (УХЛ4, О4) и категория
размещения по ГОСТ 15150-69.
Условия эксплуатации
Размещение в стационарных отапливаемых помещениях. Температура окружающего воздуха от 1 до 35°С для исполнения УХЛ4 и от 1 до 45°С для исполнения О4. Относительная влажность воздуха 60% при температуре 20°С для исполнения УХЛ4 и 70% при температуре 27°С для исполнения О4. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры источника в недопустимых пределах. Рабочее положение вертикальное, с отклонением не более 5° в любую сторону. Степень защиты IР20 по ГОСТ 14254-80 и ГОСТ 14255-69. Группа условий эксплуатации в части воздействия механических факторов внешней среды М2 по ГОСТ 17516.1-90. По технике безопасности источник соответствует требованиям ГОСТ 12.2.007.0-75, по пожарной безопасности - требованиям ГОСТ 12.1.004-85. Источник соответствует ТУ 16-95 ТИДЖ. 656432.001 ТУ. ТУ 16-95 ТИДЖ.656432.001 ТУ
Технические характеристики
Электрический заряд, отдаваемый источником нагрузке при 10-часовом разряде, А·ч, не менее - 40 Номинальное выходное напряжение, В - 228 Минимально допустимое выходное напряжение при разряде номинальным током, В - 185 Номинальный ток нагрузки, А - 80 Время зарядки от полностью разряженного состояния до состояния готовности, ч, не более - 12 Номинальное напряжение питающей сети, В - 220 Частота питающей сети, Гц - 50, 60 Число фаз питающей сети - 1 Соs j источника на входе в режиме зарядки, не менее - 0,5 КПД источника в режиме зарядки, %, не менее - 90 Показатели надежности: наработка на отказ не менее 10000 ч;
установленная безотказная наработка 7600 ч;
гамма-процентный ресурс не менее 40000 ч при g не менее 80%;
гамма-процентный срок сохраняемости не менее 2 лет при g не менее 80%;
гамма-процентный срок службы не менее 12 лет при g не менее 80%;
среднее время восстановления работоспособного состояния с использованием комплектов ЗИП не более 1 ч. Гарантийный срок - 2 года со дня ввода источника в эксплуатацию. Уровень радиопомех, создаваемых источником, соответствует требованиям документа "Общесоюзные нормы допускаемых индустриальных радиопомех. Нормы 8-72". Источник имеет два вида защиты: от внутренних коротких замыканий и от коротких замыканий на выходе, а также световую сигнализацию "Зарядка" и "Готов". Защита от внутренних коротких замыканий срабатывает при входном токе 90-270 А. Время срабатывания защиты не более 100 мс. Защита от коротких замыканий на выходе срабатывает при выходном токе 300-1300 А. Время срабатывания защиты не более 100 мс.
Конструкция и принцип действия
Источник конструктивно выполнен в виде шкафа одностороннего обслуживания с одной дверью. Основа шкафа выполнена из стандартного каркаса. Шкаф разборный, верх шкафа закрыт металлической сеткой. На передней стороне шкафа источника размещена сигнализация. Подводка силовых внешних кабелей осуществляется снизу. Допускается соединять выходы нескольких источников параллельно для увеличения времени резервирования питания нагрузки СГЭ. Габаритные, установочные и присоединительные размеры источника приведены на рис. 1.

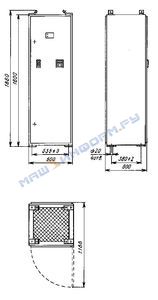

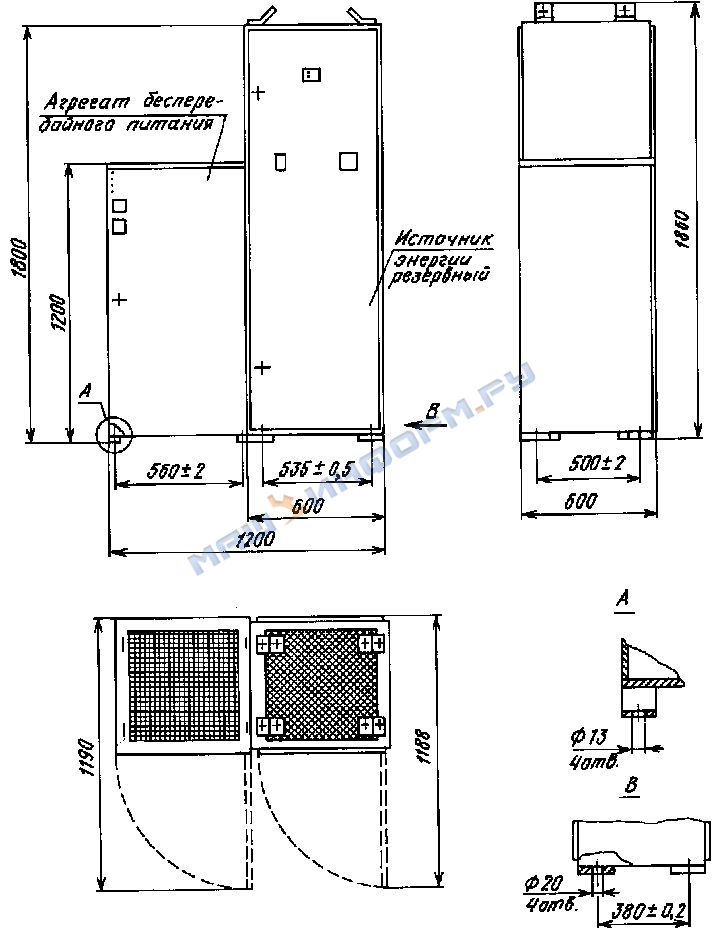

Габаритные, установочные и присоединительные размеры источника энергии резервного ИЭР-40-228-4 Масса не более 450 кг Расположение органов управления, индикаторов и клемм электрических соединений источника изображено на рис. 2.
Расположение органов управления, индикаторов и клемм электрических соединений источника энергии резервного ИЭР- 40-228-4 Источник содержит следующие части: аккумуляторную батарею (АБ);
зарядный модуль; разделительный диод; автотрансформатор; плата индикации; панели ввода и вывода; фильтр радиопомех; аппараты управления и защиты. Аккумуляторная батарея состоит из необслуживаемых герметичных аккумуляторов. Разделительный диод предназначен для исключения уравнительных токов между аккумуляторными батареями параллельно соединенных источников. Автоматический выключатель "АБ" предназначен для коммутации цепи нагрузки, защиты аккумуляторной батареи от коротких замыканий в цепи нагрузки, а также для снятия напряжения аккумуляторной батареи при выполнении электромонтажных работ. Фильтр радиопомех подавляет радиопомехи, создаваемые зарядным устройством. Зарядный модуль заряжает, подзаряжает и контролирует состояние аккумуляторной батареи. Автоматический выключатель "Сеть" необходим для включения-отключения зарядного устройства и для защиты от внутренних коротких замыканий. Плата индикации предназначена для информирования оператора о режиме работы (состоянии) источника. Источник является автоматически действующим объектом. После включения участие оператора в управлении рабочими процессами источника не требуется. Поставки источника могут осуществляться отдельно или в составе системы гарантированного электропитания.
В комплект поставки входят: источник и комплект эксплуатационной документации.
