Синхронные генераторы типа СГСБ
Общие сведения
Синхронные генераторы типа СГСБ с бесщеточной системой возбуждения предназначены для комплектации дизельных и газопоршневых электрических агрегатов, используемых на стационарных электростанциях в качестве основных, резервных и аварийных источников электроэнергии трехфазного тока частотой 50 Гц.
Генераторы поставляются совместно с устройствами возбудительными типа УВГС или УВГС-Б.
Генераторы напряжением 0,4 кВ дополнительно комплектуются устройствами комплектными низковольтными УКН.
Структура условного обозначения
СГСБ900Х-12Х Х4:
СГСБ - синхронный генератор стационарный бесщеточный;
900 - габарит по классификатору ЕСКД;
Х - условное обозначение длины сердечника статора (S, К);
12 - число полюсов;
Х - условное обозначение напряжения генератора (Н1, В2);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
4 по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Номинальная мощность генераторов обеспечивается при условии работы на высоте не более 1000 м над уровнем моря и температуре окружающей среды 35°С (УХЛ4), 45°С (О4).
При работе генераторов на высоте более 1000 м над уровнем моря или превышении температуры окружающей среды над рабочей, мощность генератора снижается до уровня, указанного в табл. 1.
| Высота над уровнем моря, м | Мощность генератора, %, при превышении температуры окружающей среды, ° С | |||
| 0 | 5 | 10 | 15 | |
| До 1000 | 100 | 96 | 93 | 90 |
| Св. 1000 до 1500 | 96 | 92 | 89 | 86 |
| Св. 1500 до 2000 | 91 | 87 | 84 | 81 |
| Св. 2000 до 2500 | 86 | 82 | 79 | 76 |
| Св. 2500 до 3000 | 81 | 77 | 74 | 69 |
Группа механического исполнения М6 по ГОСТ 17516.1-90.
По коррозионной активности атмосферы генераторы соответствуют группе условий эксплуатации I (УХЛ4) и II (О4) по ГОСТ 15150-69.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Генераторы соответствуют ТУ 16-91 ИАКС. 528754.003 ТУ.
ТУ 16-91 ИАКС.528754.003 ТУ
Основные технические данные генераторов приведены в табл. 2.
| Типоисполнение | Мощность, кВт/(кВ·А) | Напряжение, кВ | Частота вращения, мин-1 | КПД, % | Масса, кг |
| СГСБ900S-12Н1 УХЛ4 | 800/1000 | 0,4 | 500 | 95,7 | 7200 |
| СГСБ900S-12В2 УХЛ4 | 6,3 | 95,6 | 7000 | ||
| СГСБ900К-12Н1 УХЛ4 | 1000/1250 | 0,4 | 96,3 | 7400 | |
| СГСБ900К-12В2 УХЛ4 | 6,3 | 95,2 | 7200 |
Гарантийный срок - 2,5 года для УХЛ и 2 года для О со дня ввода в эксплуатацию при гарантийной наработке 12 000 ч.
Конструктивное исполнение синхронной машины - IМ7115, возбудителя - IМ7111 по ГОСТ 2979-79.
Ротор синхронной машины и якорь возбудителя установлены на одном валу, статор, индуктор и подшипниковый стояк - на фундаментной плите.
Генератор изготовляется левого направления вращения (т.е. против часовой стрелки, если смотреть со стороны присоединения к приводному двигателю).
Степень защиты генераторов IР11 по ГОСТ 17494-87.
Способ охлаждения 1СА01 по ГОСТ 20459-87.
Обмотки статора изготовлены с термореактивной изоляцией типа "монолит-2".
Силовая обмотка генераторов напряжением 6,3 кВ имеет шесть выводных концов, начала фаз которой выведены в одну, а концы фаз в другую коробку выводов.
Силовая обмотка генераторов напряжением 0,4 кВ имеет четыре выводных конца (шины), выведенных в коробку выводов.
Изоляция обмоток статора соответствует классу нагревостойкости F, ротора - классу нагревостойкости В по ГОСТ 8865-93.
Сопряжение вала генератора с валом первичного двигателя осуществляется с помощью жесткого фланцевого соединения.
Генераторы имеют подшипники качения с консистентной смазкой.
Габаритные, установочные и присоединительные размеры генераторов типа СГСБ900S приведены на рис. 1, генераторов типа СГСБ900К - на рис. 2.

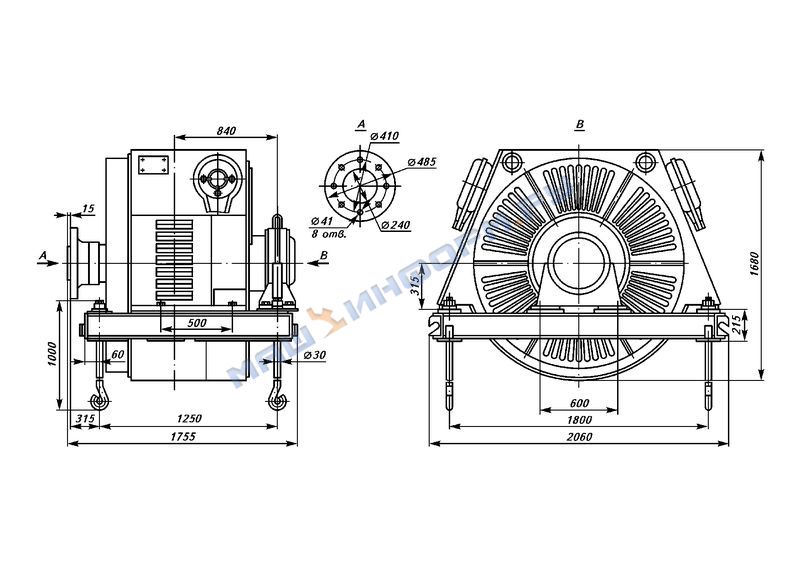

Габаритные, установочные и присоединительные размеры генераторов типа СГСБ900S
Габаритные, установочные и присоединительные размеры генераторов типа СГСБ900К -
В комплект поставки входят: синхронная машина, устройство возбудительное, устройство комплектное низковольтное или шкаф генераторного ввода, запасные части, монтажные части, эксплуатационная документация.
