Генераторы синхронные типов БГ-100Т, БГ-100К3, БГ-200Т, БГ-200К1
Общие сведения
Генераторы синхронные типов БГ-100Т, БГ-100К3, БГ-200Т, БГ-200К1 предназначены для работы в качестве источника трехфазного переменного тока в составе автоматизированных стационарных дизель-электрических агрегатов.
Генераторы изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
БГ-ХХХХХ-4Х3:
БГ - обозначение серии;
ХХХ - мощность, кВт (100, 200);
ХХ - конструктивное изменение деталей, сборочных единиц
генератора (Т, К1, К3);
4 - число полюсов;
Х2 - климатическое исполнение (У, Т) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Генератор допускает эксплуатацию на высоте до 3000 м над уровнем моря; при этом его номинальная мощность сохраняется, если превышению места установки генератора сверх 1000 м над уровнем моря на каждые 200 м соответствует снижение температуры охлаждающего воздуха на 2,5°С по сравнению с номинальной.
При эксплуатации генератора при верхней предельной для данного климатического исполнения температуре охлаждающего воздуха мощность генератора снижается на 5% от номинальной на каждые 5°С превышения номинальной температуры.
Группа механического исполнения - М8 по ГОСТ 17516.1-90.
Допустимый уровень напряжения радиопомех соответствует Нормам 8-72.
Допустимый наклон генератора относительно горизонтальной поверхности при эксплуатации:
Поперечный (крен) - до 28,5°.
Продольный (дифферент) - до 10°.
Одновременный крен и дифферент в указанных выше пределах.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Генераторы также соответствуют требованиям "Правил устройства электроустановок", "Правил технической эксплуатации электроустановок потребителей", "Правил техники безопасности при эксплуатации электроустановок потребителей".
По способу защиты человека от поражения электрическим током генераторы соответствуют группе 01 по ГОСТ 12.2.007.0-75.
Условия транспортирования генераторов в части воздействия механических факторов - "С" по ГОСТ 23216-78, в части воздействия климатических факторов - по группе условий хранения 5 ГОСТ 15150-69.
Условия хранения генераторов - по группе условий хранения 2 ГОСТ 15150-69 на срок хранения 1 год.
Генераторы отвечают требованиям ГОСТ 183-74, ГОСТ 14965-85, ГОСТ 22407-85 и ТУ 16-92 ИЕЮВ.526754.001 ТУ.
Генераторы, поставляемые на экспорт, дополнительно отвечают требованиям РД 16 01.007-88. U ГОСТ 183-74;ГОСТ 14965-85;ГОСТ 22407-85;ТУ 16-92 ИЕЮВ.526754.001 ТУ;
РД 16 01.007-88
Технические характеристики
Основные технические данные генераторов приведены в таблице.
| Наименование параметра | Значение параметров генераторов типов | |
| БГ-100Т, БГ-100К3 | БГ-200Т, БГ-200К1 | |
| Номинальная мощность, кВт | 100 | 200 |
| Частота тока, Гц | 50 | |
| Напряжение, В | 400 | |
| Номинальный ток, А | 181 | 360 |
| Частота вращения, мин-1 | 1500 | |
| КПД, % | 91 | 92 |
| соs j | 0,8 | |
| Соединение фаз | звезда с выведенным нулем | |
| Маховый момент ротора, кг·м2 | 9,4 | 21 |
| Масса, кг: | ||
| генератора | 510 | 900 |
| ротора | 190 | 350 |
| переходного фланца | 9 | - |
Режим работы - продолжительный (S1) по ГОСТ 183-74.
Генератор при номинальных значениях напряжения и коэффициента мощности в нагретом состоянии без повреждений и остаточных деформаций выдерживает в течение 1 ч 10%-ную перегрузку по току при температуре окружающего воздуха до 40°С и высоте над уровнем моря до 1000 м.
Интервал между перегрузками - не менее 6 ч.
Суммарное время работы в режимах перегрузки не должно превышать 2000 ч.
Установившееся отклонение напряжения генератора при изменении симметричной линейной нагрузки от нуля до номинальной с соs j=0,6-0,95, частоты вращения в пределах 3% номинального значения, температуры нагрева генератора и системы регулирования напряжения в пределах, соответствующих работе на холостом ходу и при номинальном значении нагрузки, составляет не более ± 2% номинального.
Допускается эксплуатация генератора БГ-200Т при нагрузке с соs j = 1, что должно быть оговорено в заказе.
Температурное отклонение напряжения генератора в процессе прогрева от момента запуска из холодного состояния до установившейся рабочей температуры в номинальном режиме (тепловой увод напряжения) не превышает 1% значения напряжения, установленного в начале режима.
Переходное отклонение напряжения при набросе-сбросе симметричной линейной нагрузки, равной 100% нагрузки по току с соs j = 0,6-0,95, составляет ± 20% номинального значения; при времени восстановления в течение не более 2 с - ± 3% номинального.
Генератор обеспечивает запуск на холостом ходу прямым включением трехфазного асинхронного короткозамкнутого двигателя без момента на валу, мощность которого составляет 50% номинальной мощности генератора, а кратность пускового тока - до 7.
Генератор допускает длительную работу при несимметричной нагрузке, если токи в фазах не превышают номинальное значение, а разность токов в фазах составляет не более 25% номинального значения;
при этом коэффициент небаланса напряжений генератора не превышает 5%.
Генератор в течение 5 мин без повреждений и остаточных деформаций выдерживает 20%-ное повышение частоты вращения.
Класс нагревостойкости изоляционных материалов силовой части генератора - не ниже F, системы регулирования напряжения - не ниже В по ГОСТ 8865-93.
Изоляция обмоток относительно корпуса генератора и между обмотками без повреждений в течение 1 мин выдерживает практически синусоидальное испытательное напряжение 1800 В при частоте 50 Гц.
Межвитковая изоляция обмотки статора в течение 3 мин выдерживает испытательное напряжение, составляющее 1,3 номинального значения.
Способ охлаждения генератора - 1С01 по ГОСТ 20459-87.
Допустимое значение уровня шума соответствует классу 1 по ГОСТ 16372-93.
Допустимое значение собственной вибрации генератора соответствует классу 4,5 по ГОСТ 16921-83.
Степень защиты генератора - IР21, блока управления - IР00 по ГОСТ 14254-80.
Превышение температур обмоток генератора и элементов системы возбуждения и автоматического регулирования напряжения над температурой окружающего воздуха соответствует ГОСТ 183-74.
Абсолютная температура подшипников и силовых полупроводниковых приборов должна быть не более 100°С, корпуса генератора - 60°С.
Направление вращения генератора правое, при этом чередование фаз на выводах: С1, С2, С3.
Система возбуждения генераторов бесщеточная, регулирование напряжения автоматическое.
Самовозбуждение генератора обеспечивается без постороннего источника при достижении номинальной частоты вращения.
Система возбуждения при симметричной линейной нагрузке от нуля до номинальной и номинальном коэффициенте мощности обеспечивает возможность ручного изменения устанавливаемого напряжения (уставки напряжения) в пределах от +5 до -10% номинального.
Генератор при работе с системой возбуждения выдерживает без повреждений в течение 5 с трехфазное, в течение 2 с двухфазное короткое замыкание в режиме любой нагрузки.
Значение установившегося тока трехфазного короткого замыкания составляет не менее трехкратного номинального.
После прекращения короткого замыкания на зажимах генератора за время, не превышающее 0,8 с восстанавливается номинальное напряжение.
Сопротивление изоляции обмоток генератора и цепей системы возбуждения относительно корпуса и между разобщенными цепями составляет не менее:
в практически холодном состоянии - 20 МОм;
в горячем состоянии - 5 МОм;
После испытания на влагоустойчивость сопротивление цепи статора составляет не менее 0,5 МОм, цепи ротора и системы возбуждения - не менее 0,3 МОм.
Генератор допускает длительную устойчивую параллельную работу с другими генераторами, имеющими аналогичные характеристики системы регулирования при соотношении мощности не более 1:3 (3:1) и кратковременную работу с сетью неограниченной мощности (на время перевода нагрузки).
Параллельная работа генераторов обеспечивается либо посредством уравнительных связей, либо с помощью устройств, создающих статизм внешних характеристик генераторов по реактивному току.
Устройство параллельной работы обеспечивает возможность регулирования уставки статизма внешних характеристик по реактивному току в диапазоне от 0 до 5% при номинальном коэффициенте мощности.
Генератор выпускается с настроенным статизмом 3%.
Степень рассогласования реактивных нагрузок при параллельной работе составляет не более ± 10% номинальной реактивной мощности меньшего генератора в диапазоне нагрузок от 20 до 100% при степени рассогласования активных нагрузок не более ± 10%.
Генератор допускает включение в паралельную работу методом самосинхронизации.
Средний ресурс до капитального ремонта - не менее 40 000 ч.
Средний срок службы до списания - не менее 25 лет.
Гарантийный срок - 3 года с момента ввода генератора в эксплуатацию, но не более 4 лет со дня его отгрузки с завода-изготовителя - для внутригосударственных поставок; 1 год с момента ввода генератора в эксплуатацию, но не более 2 лет с момента проследования его через государственную границу - для экспортных поставок.
Принципиальная электрическая схема генераторов типов БГ-100Т и БГ-200Т представлена на рис. 1, а, генераторов типов БГ-100К3 и БГ200К1 - на рис. 1, б.
Принципиальная электрическая схема генераторов:
а - БГ-100Т, БГ-200Т
б - БГ-100К3, БГ-200К1
G - генератор синхронный;
КН - корректор напряжения;
ВС и ВПК - выпрямители силовой и питания корректора;
ТПК, ТПR, ТА1 и ТТ - трансформаторы питания корректора,
параллельной работы, форсировочный, тока соответственно;
R11 - резистор уставки напряжения;
У - усилитель;
БО и БУ - блоки отсечки и управления;
S1 и S2 - переключатели гашения поля и вида работ;
Cp1, Cp2, Cp3 - конденсаторы защиты от радиопомех;
R1, R8, R9, R10, R12, RП1, RП2 - резисторы проволочные
Схема соединений параллельно работающих генераторов дана на рис. 2.

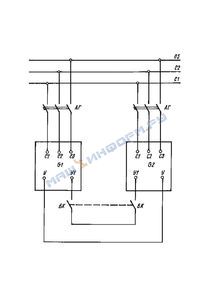

Схема соединения параллельно работающих генераторов:
G1, G2 - генераторы синхронные;
АГ - автомат генераторный;
БК - вспомогательный контакт
Генератор состоит из собственно генератора и системы автоматического регулирования напряжения (АРН). Собственно генератор состоит из синхронных генератора и возбудителя обращенного исполнения. Исполнение генератора фланцевое, защищенное, с самовентиляцией, горизонтальное, на двух подшипниках с одним свободным концом вала. Станина стальная, сварная. Сердечник статора, набранный из листов электротехнической стали, запрессован в станину.
Обмотка статора всыпная, двухслойная.
Выводы обмотки подведены к контактным зажимам силового трансформатора.
Ротор генератора явнополюсный, состоит из полюсного сердечника с катушками обмотки возбуждения генератора и демпферной обмотки. Сердечники полюсов генератора набраны из цельноштампованных четырехполюсных листов электротехнической стали.
Катушки обмотки возбуждения генератора намотаны непосредственно на сердечник.
Выводные концы обмотки ротора выведены через отверстия в валу генератора и присоедины к контактным болтам вращающегося выпрямителя.
Демпферная обмотка выполнена из круглых стержней, установленных в пазы полюсных башмаков. Концы стержней каждого полюса припаяны к медным листам.
Вентилятор центробежный, литой, из алюминиевого сплава.
Подшипниковые щиты стальные, сварные. Подшипниковый щит со стороны, противоположной свободному концу вала, выполнен совместно с корпусом возбудителя.
Синхронный возбудитель состоит из индуктора, якоря и вращающегося возбудителя. Индуктор возбудителя состоит из сердечника, набранного из листов электротехнической стали, и обмотки возбуждения. Индуктор запрессован в подшипниковый щит.
Начало и конец обмотки возбуждения возбудителя выведены через окно щита к доске зажимов силового трансформатора.
Для обеспечения самовозбуждения генератора в пазах полюсов сердечника индуктора установлены постоянные магниты.
Якорь возбудителя выполнен из сердечника, набранного из листов электротехнической стали и залитого в остов из сплава алюминия. Обмотка якоря, всыпная двухслойная, уложена в пазы сердечника. Выводы обмотки соединены в звезду и подключены к зажимным болтам вращающегося выпрямителя. Якорь установлен на конический конец вала и закреплен гайкой со стопорной шайбой.
В полости остова якоря устанавливается вращающийся выпрямитель, состоящий из изоляционного кольца, на котором смонтированы силовые выпрямительные диоды.
Система АРН состоит из силового трансформатора и блока управления. Силовой трансформатор установлен на площадке сверху станины и закрыт колпаком. Силовой трансформатор выполнен на шихтованном сердечнике с двумя обмотками: сериесной, включенной в разрыв силовой цепи, и вторичной. Сердечник скреплен скобами, на которых закреплены доски зажимов и конденсаторы защиты от радиопомех.
Блок управления смонтирован в стальной штампованной коробке и состоит из корректора напряжения, усилителя, трансформатора питания корректора, трансформатора параллельной работы, выпрямителя питания корректора, блока отсечки и резисторов.
Габаритные, установочные и присоединительные размеры генераторов приведены на рис. 3-6.

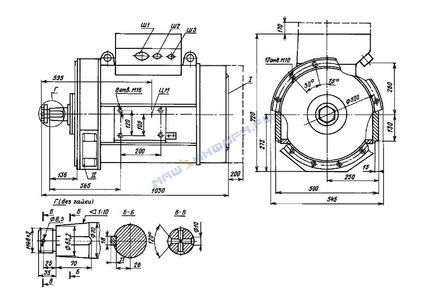

Габаритные, установочные и присоединительные размеры генератора типа БГ-100Т-4У2:
ЦМ - центр массы;
I и II - вход и выход воздуха;
Ш1, Ш2 и Ш3 - штуцера внутренние 56, 28 и 16 мм соответственно
Габаритные, установочные и присоединительные размеры генератора типа БГ-100К3-4У2:
ЦМ - центр массы;
I и II - вход и выход воздуха;
Ш1, Ш2 и Ш3 - штуцера внутренние 56, 28 и 16 мм соответственно
Габаритные, установочные и присоединительные размеры генератора типа БГ-200Т-4У2:
ЦМ - центр массы;
I и II - вход и выход воздуха;
Ш1 и Ш2 - штуцера внутренние 62 (3 шт.) и 32 мм (2 шт.) соответственно
Габаритные, установочные и присоединительные размеры генератора типа БГ-200К1-4У2:
ЦМ - центр массы;
I и II - вход и выход воздуха;
Ш1 и Ш2 - штуцера внутренние 62 (3 шт.) и 32 мм (2 шт.)
Габаритные размеры блока управления генераторов типов БГ-100Т и БГ-200Т - 250x250x245 мм, генераторов типов БГ-100К3 и БГ200К1 - 495x230x140 мм.
В комплект поставки входят: генератор, блок управления, гайка для крепления полумуфты, комплект инструмента и приспособлений, комплект ЗИП одиночный, комплект изделий с блоком управления, паспорт, техническое описание и инструкция по эксплуатации, ведомость индивидуального комплекта ЗИП.
Запасные подшипники и трансформаторы тока в комплект поставки генераторов не входят.
Рекомендуемые параметры трансформаторов тока: 200/1; 0,4 В·А (для генераторов типов БГ-100Т и БГ-100К3); 400/1; 0,4 В·А (для генераторов типов БГ-200Т и БГ-200К1)
