Генераторы синхронные серии СМА
Общие сведения
Генераторы синхронные трехфазные серии СМА - бесщеточные с возбуждением обращенного типа предназначены для работы в стационарных и передвижных электроагрегатах в качестве источника трехфазного тока частотой 50 и 60 Гц.
Структура условного обозначения
СМАХ-Х/Х-Х2:
СМА - синхронная машина "Армэлектромаш";
Х - высота оси вращения, мм (160; 200; 250; 280);
Х - мощность, кВт;
Х - число полюсов (2; 4);
Х2 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура охлаждающего генератор воздуха до 40°С для исполнения У2, до 45°С для исполнения Т2.
Группа механического исполнения генераторов мощностью до 30 кВт включительно М30, свыше 30 кВт - М18 по ГОСТ 17516.1-90.
Требования техники безопасности соответствуют ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Генераторы соответствуют требованиям ТУ-РА002132790163-94.
Нормативно-технический документ
ТУ РА002132790163-94
Технические характеристики
Основные параметры генераторов приведены в таблице.
| Типоисполнение генератора | Частота тока, Гц | Частота вращения, мин–1 | Мощность, кВт/кВ·А | Напряжение, В | КПД, % |
| СМА160-4/4-У2 | 50 50; 60 | 1500; 1800 | 4/5 | 230; 400 | 75 |
| СМА160-8/4-У2 | 50 50; 60 | 8/10 | 80,5 | ||
| СМА200-12/4-У2 | 50 50; 60 | 12/15 | 81 | ||
| СМА200-16/4-У2 | 50 50; 60 | 16/20 | 84,5 | ||
| СМА200-22/4-У2 | 50 50; 60 | 122/27,5 | 87 | ||
| СМА200-30/4-У2 | 50 50; 60 | 30/37,5 | 88 | ||
| СМА250-45/4-У2 | 50 50; 60 | 45/56,2 | 88,3 | ||
| СМА250-60/4-У2 | 50 50; 60 | 60/75 | 89,7 | ||
| СМА250-75/4-У2 | 50 50; 60 | 75/93,7 | 90,2 | ||
| СМА250-100/4-У2 | 50 50; 60 | 100/125 | 91,2 | ||
| СМА280-200/4-У2 | 50 50; 60 | 200/250 | 400 | 93 | |
| СМА160-4/2-У2 | 50 50; 60 | 3000; 3600 | 4/5 | 230; 400 | 75 |
| СМА160-8/2-У2 | 50 50; 60 | 8/10 | 80,5 | ||
| СМА160-12/2-У2 | 50 50; 60 | 12/15 | 81,5 |
В генераторах принята схема фазового компаундирования, обеспечивающегося трехфазным дроссель трансформатором (Д-Т ) (рис. 1).

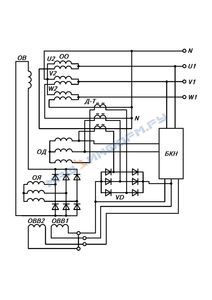

Электрическая принципиальная схема генератора серии СМА:
ОО - основная обмотка;
ОД - дополнительная обмотка;
ОВ - обмотка возбуждения;
ОВВ1, ОВВ2 - обмотки возбуждения возбудителя;
ОЯ - обмотка якоря возбудителя;
Д-Т - дроссель-трансформатор;
VD - выпрямитель;
БКН - блок корректора напряжения;
U1, U2, V1, V2, W1, W2, N - выводы обмоток
Начальное самовозбуждение генераторов обеспечивается постоянным магнитом, уложенным в один из полюсов индуктора.
В режиме ХХ генератора ток возбуждения через обмотку ОВВ1 обеспечивается дополнительной обмоткой ОД. При нагрузке ток возбуждения через ОВВ1 обеспечивается суммированием токов ОД и компаундирования. Для обеспечения установившегося отклонения напряжения в пределах ± 2% применен блок корректора напряжения (БКН). Часть энергии от ОВВ1 подается к ОВВ2, МДС которой направлена встречно МДС ОВВ1. Этот принцип обеспечивает повышенную устойчивую работу системы. Д-Т и БКН с резистором уставки напряжения установлены в коробке генератора.
Выносными являются только элементы параллельной работы. На БКН имеются зажимы, к которым при необходимости можно подключить выносной резистор для дистанционного регулирования напряжения.
Ручное изменение устанавливаемого напряжения генератора (в процентах от номинального) составляет ± 5 для генераторов мощностью до 30 кВт включительно и от минус 10 до +5 - для генераторов мощностью свыше 30 кВт.
Генераторы обеспечивают запуск асинхронных двигателей (без момента на валу) мощностью до 70% номинальной мощности для генераторов мощностью до 60 кВт включительно и двигателей мощностью до 60% для генераторов мощностью свыше 60 кВт.
Небаланс напряжений между фазами генератора в режиме ХХ не более 1,5%.
Генераторы выдерживают без повреждений ударный ток внезапного КЗ, а также установившееся однофазное, двухфазное, трехфазное КЗ в течение 5 с.
Кратность установившегося тока трехфазного КЗ - не менее 2,5.
Переходное отклонение напряжения при набросе-сбросе номинальной нагрузки - не более 20% от номинального значения.
Коэффициент искажения синусоидальности формы кривой линейного напряжения не более 5% - для генераторов мощностью свыше 8 кВт, не более 10% - для генераторов мощностью 8 кВт и ниже.
Генераторы выдерживают 10%-ную перегрузке по току в течение 1 ч.
Генераторы мощностью 8 кВт и выше допускают параллельную работу с другими генераторами и с местной электрической сетью.
По отдельному заказу возможна поставка одноподшипниковых генераторов СМА для конкретных двигателей, трехфазных генераторов других мощностей, в диапазоне 4-200 кВт.
Габаритные, установочные и присоединительные размеры генераторов приведены на рис. 2.
| Тип генератора | Размеры, мм | Масса, кг | |||||||||||||||||||||
| l1 | l5 | l10 | l11 | l30 | l31 | l34 | b1 | b10 | b11 | b12 | b30 | b31 | h | h1 | h5 | h10 | h31 | h34 | d1 | d5 | d10 | ||
| СМА160-4/4 | 58 | 35 | 140 | 190 | 535 | 135,5 | 209 | 10 | 254 | 304 | 60 | 320 | 173 | 160 | 8 | 41 | 16 | 408 | 332 | 38 | М10 | 15 | 80 |
| СМА160-4/2 | 216 | 75 | |||||||||||||||||||||
| СМА160-8/4 | 241 | 284 | 629 | 246 | 105 | ||||||||||||||||||
| СМА160-8/2 | 240 | 100 | |||||||||||||||||||||
| СМА160-12/2 | 263 | 125 | |||||||||||||||||||||
| СМА200-12/4 | 80 | 40 | 178 | 216 | 679 | 45 | 230 | 12 | 318 | 388 | 70 | 400 | 218 | 200 | 8 | 45 | 20 | 505 | 442 | 42 | М12 | 19 | 150 |
| СМА200-16/4 | 236 | 160 | |||||||||||||||||||||
| СМА200-22/4 | 203 | 252 | 715 | 256 | 190 | ||||||||||||||||||
| СМА200-30/4 | 267 | 312 | 775 | 286 | 210 | ||||||||||||||||||
| СМА250-45/4 | 105 | 45 | 305 | 862 | 189 | 330 | 20 | 406 | 496 | 90 | 525 | 250 | 12 | 69,5 | 24 | 606 | 543 | 65 | М16 | 24 | 300 | ||
| СМА250-60/4 | 340 | 360 | |||||||||||||||||||||
| СМА250-75/4 | 368 | 409 | 966 | 375 | 400 | ||||||||||||||||||
| СМА250-100/4 | 385 | 490 | |||||||||||||||||||||
| СМА280-200/4 | 457 | 600 | 1190 | 284 | 495 | 457 | 557 | 100 | 600 | 280 | 79,5 | 32 | 670 | 607 | 75 | 800 | |||||||
Общий вид, габаритные, установочные и присоединительные размеры генераторов серии СМА
Направление вращения генераторов правое, если смотреть со стороны привода.
Степень защиты генераторов IР21 по ГОСТ 17494-87. По требованию потребителя могут быть поставлены генераторы со степенями защиты IР20, IР22 и IР23.
Класс изоляции обмоток генераторов F по ГОСТ 8865-87.
Станины генераторов сварные. Подшипниковые щиты литые из чугуна. x
В комплект поставки входят: генератор, паспорт, техническое описание и инструкция по эксплуатации, комплект ЗИП.
