Генераторы синхронные серии СГВМ
Общие сведения
Генераторы синхронные серии СГВМ с самовозбуждением и автоматическим регулированием напряжения предназначены для продолжительного режима работы в составе стационарных ветроэлектрических агрегатов в качестве источника трехфазного переменного тока частотой 50 Гц с соs j=0,8 (при отстающем токе).
Структура условного обозначения
СГВМХ-У1:
С - синхронный;
Г - генератор;
В - ветроагрегатный;
М - модернизированный;
Х - мощность, кВт (4, 16, 30);
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Допустима эксплуатация генераторов на высоте до 2600 м, если превышению места установки генераторов сверх 1000 м над уровнем моря на каждые 200 м соответствует снижение температуры охлаждающего воздуха на 1,2°С.
Номинальная мощность генераторов обеспечивается при температуре окружающего воздуха 40°С и высоте над уровнем моря до 1000 м.
Температура окружающего воздуха от минус 50 до 45°С.
Относительная влажность 98% при температуре 25°С без конденсации влаги.
Окружающая среда невзрывоопасная, не содержит токопроводящей пыли, огнеопасных и других примесей, снижающих параметры генераторов в недопустимых пределах.
Генераторы устойчивы к воздействию дождя с верхним значением интенсивности 5 мм/мин.
Продольный и поперечный наклон до 10°.
Генераторы изготовляются для внутригосударственных поставок и соответствуют ТУ 16-88 ИГИЯН 526355.001 ТУ, а также требованиям техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75, устройства электроустановок по ГОСТ 183-74.
Нормативно-технический документ
ТУ 16-88 ИГИЯН.526355.001 ТУ
Технические характеристики
Технические данные приведены в таблице.
| Типоисполнение генератора | Мощность, кВт/(кВ·А) | Напряжение, В | Ток, А | Частота тока, Гц | Частота вращения, мин–1 | КПД, % |
| СГВМ4-У1 | 4/5 | 400 | 7,22 | 50 | 1500 | 82,5 |
| СГВМ16-У1 | 16/20 | 28,9 | 89 | |||
| СГВМ30-У1 | 30/37,5 | 54,1 | 90 |
Коэффициент искажения синусоидальности кривой линейного напряжения при ХХ, номинальных напряжений и частоте - не более 10%.
Коэффициент небаланса линейных напряжений при ХХ - не более 1,5%Uном.
Отклонение напряжения генератора в установившемся тепловом режиме при номинальной частоте вращения при изменении симметричной линейной нагрузки от 0 до 100% номинальной с соs j от 0,8 до 1 (при отстающем токе) - ± 5%Uном без автоколебаний.
Отклонение напряжения генератора в установившемся тепловом режиме при неизменной симметричной номинальной линейной нагрузке и изменении частоты вращения в диапазоне 1500-1650 мин-1 с соs j от 0,8 до 1 (при отстающем токе) - не более ± 3%Uном без автоколебаний.
Система возбуждения генераторов обеспечивает возможность ручного изменения устанавливаемого напряжения (установка напряжения) при симметричной линейной нагрузке от 0 до номинальной (100%) с соs j от 0,8 до 1 (при отстающем токе) в пределах 100-5% номинального.
Гарантийный срок - 10 лет со дня ввода генераторов в эксплуатацию, гарантийная наработка на отказ - не менее 10 тыс. ч.
Генератор состоит из собственно генератора и блока автоматики специализированного назначения (БА-М). Конструктивно генератор представляет собой синхронную машину с обмоткой возбуждения, расположенной на статоре, с когтеобразным ротором и внешним магнитопроводом. На якоре генератора расположены две обмотки: основная (рабочая) для питания электроэнергией потребителей и вспомогательная для питания обмоток возбуждения генератора постоянным током через блок автоматики.
Генератор приводится во вращение через редуктор, входящий в состав ветроагрегата. Сопряжение генераторов с редуктором ветроагрегата - фланцевое.
Конструктивное исполнение по способу монтажа - IМ3001 по ГОСТ 2479-79.
Генератор самовозбуждается без постороннего питания.
Уровень шума соответствует классу 1 по ГОСТ 16372-93 (или 87 дБА).
Класс вибрации генераторов: СГВМ4-У1 - 2,8, СГВМ16-У1 - 4,5, СГВМ30-У1 - 4,5.
Охлаждение генераторов естественное, воздушное со скоростями воздушного потока при номинальной нагрузке - 8; 9 м/с.
Способ охлаждения 1С40 по ГОСТ 20459-87.
Степень защиты генераторов IР44, а блоков автоматики IР63 по ГОСТ 14254-96.
Класс нагревостойкости изоляционных материалов В по ГОСТ 8865-93. Направление вращение генераторов мощностью 4 кВт против часовой стрелки, а мощностью 16, 30 кВт по часовой стрелке, если смотреть со стороны привода.
Габаритные, установочные и присоединительные размеры генераторов приведены на рис. 1, 2.
| Типоисполнение генератора | Рисунок | Размеры, мм | Масса собственно генератора, кг | |||||||||||
| D | D1 | D2 | d | d1 | L | l | l1 | В | b | h | h' | |||
| СГВМ4-У1 | б | 250±0,26 | 305–0,68 | 305 | 22 | 13+0,43 | 420 | 36±0,5 | 5+0,3 | 418 | 6–0,025 | 24,5–0,27 | 160 | 130 |
| СГВМ16-У1 | а | 450±0,020 | 550–0,90 | 500 | 42 | 19+0,52 | 600 | 82±0,7 | 5±15 | 635 | 12–0,05 | 45–0,34 | 250 | 400 |
| СГВМ30-У1 | 550 | 660–1 | 600 | 24+0,52 | 720 | 110±0,7 | 6±0,15 | 740 | 14–0,035 | 45,5–0,2 | 315 | 650 | ||

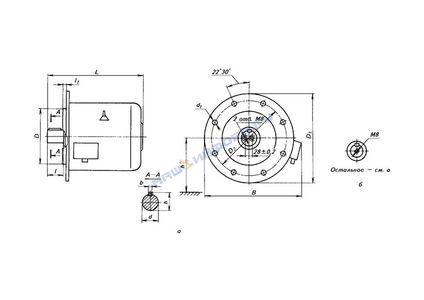

Общий вид, габаритные установочные и присоединительные размеры генераторов СГВМ (без БА-М)
Общий вид, габаритные, установочные и присоединительные размеры блока автоматики. Масса блока 17 кг п
В комплект поставки входят: генератор; блок автоматики с кабелями К1 и К2; паспорт с техническим описанием и руководством по эксплуатации; комплект ЗИП; ведомость.
