Электрованны СВС-2.3/13-И2, СВС-2.5/13-И2
Общие сведения
Электрованны соляные электродные СВС-2.3/13-И2, СВС-2.5/13-И2 предназначены для термической обработки (преимущественно для нагрева под закалку) инструмента из быстрорежущих сталей, а также для других процессов термообработки, требующих нагрева в расплавленных средах при температурах до 1300°С.
Структура условного обозначения
СВС-2.Х/13-И2:
С - нагрев сопротивлением;
В - электрованна;
С - соляная;
2 - максимальный диаметр садки, дм;
Х - максимальная высота садки, дм (3, 5);
13 - номинальная температура, сотни °С;
И2 - порядковый номер исполнения;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Параметры условий эксплуатации приведены в табл. 1.
Таблица 1
| Параметр | Значение параметра для видов климатического исполнения по ГОСТ 15150-69 | |
| УХЛ4 | 04 | |
| Высота над уровнем моря, м не более | 1000 | |
| Температура окружающего воздуха, ° С | От 1 до 35 | От 1 до 45 |
| Относительная влажность воздуха | 80% при 25 ° С | 98% при 35 ° С |
Окружающая среда невзрывоопасная, с допускаемым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих указанные в ГОСТ 12.1.005-88.
Электрованны и трансформаторы должны сохранять свои параметры в пределах установленных норм в процессе и после воздействия механических факторов внешней среды по группе условий эксплуатации М1 ГОСТ 17516.1-90.
Шкаф управления допускает воздействие вибрационных нагрузок частотой не более 15 Гц, максимальное ускорение не более 0,9g.
Тепловыделение в цех электрованной - 55 кВт.
Электрованны соответствуют ТУ 16-681.110-85, по технике безопасности ГОСТ 12.2.007.9-88.
ТУ 16-681.110-85
Технические данные приведены в табл. 2.
Таблица 2
| Параметр | Значения параметров для типов | |
| СВС-2.3/13-И2 | СВС-2.5/13-И2 | |
| Установленная мощность, кВт, не более | 100 | 137 |
| Потребляемая мощность, кВт, не более | 74 | 86 |
| Номинальная температура, ° С | 1300 | |
| Напряжение питающей сети, В | 380 ± 19 | |
| Частота тока, Гц | 50 ± 1 | |
| Число фаз | 3 | |
| Напряжение на электродах, В | 24,4 | 18,6 |
| Напряжение на выемном нагревателе, В | 21,5 ± 1,1 | |
| Производительность (при нагреве от 850 до 1300 ° С), кг/ч, не менее | 360 | 500 |
| Объем расплавленной соли, л | 70 ± 5 | 120 ± 5 |
| Удельный расход электроэнергии, кВт·ч/кг, | 0,205 | 0,172 |
| Размеры рабочего пространства, мм: | 200 300 | 200 500 |
| Масса электрованны (без трасформатора), т, не более | 1,67 | 1,97 |
| Масса футеровки, т, не более | 1,14 | 1,36 |
Гарантийный срок эксплуатации - 12 мес со дня ввода электрованны в эксплуатацию при соблюдении правил эксплуатации, хранения, транспортирования и монтажа.
Электрованна (см. рисунок) представляет собой футерованную камеру, заполненную солью, с погруженными в нее металлическими электродами. Нагрев термообрабатываемых изделий осуществляется за счет тепла, выделяемого при прохождении электрического тока через расплавленную соль. Подача электроэнергии к электродной группе электрованны проводится через понижающий трансформатор.

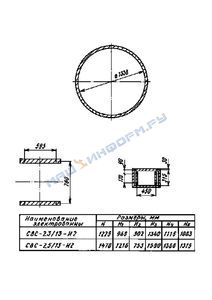

Габаритные, установочные и присоединительные размеры электрованны СВС-2.3/13-И2, СВС-2.5/13-И2
1 - кожух;
2 - преобразователь термоэлектрический;
3 - вентиляционный отвод;
4 - шкаф управления;
5 - понижающий трансформатор;
6 - электродная группа;
7 - выемной нагреватель;
8 - футеровка;
9 - крышка;
10 - экран
Датчиком температуры расплава является преобразователь термоэлектрический. Приборы и аппаратура системы управления установлены в шкафу управления. Управление электронагревом расплава соли в электрованне осуществляется в ручном или автоматическом режимах.
Электрованна состоит из кожуха, футеровки, электродной группы, вентиляционного отвода, выемного нагревателя, экрана, крышки.
Кожух круглой формы сварен из листового проката. Футеровка состоит из огнеупорного тигля, выложенного из муллито-корундовых фасонных блоков, слоя набивной массы, слоя секторных кирпичей и теплоизоляции.
Три электрода установлены в огнеупорном тигле в вершинах равностороннего треугольника. Часть электрода, находящаяся во время эксплуатации в расплаве, подвержена повышенному износу, что вызывает необходимость ее замены по истечении срока службы.
Для удаления паров солей с зеркала расплава электрованны и улучшения температурных условий для обслуживающего персонала предусмотрен съемный вентиляционный отвод, подсоединяемый к цеховой вытяжной вентиляционной системе.
Выемной нагреватель устанавливается в электрованну на период ее пуска для расплавления соли и представляет собой изогнутую ленту из хромоникелевой стали. Нагреватель крепится к двум электродам, от которых получает электропитание.
Экран служит для перекрытия излучения с нерабочей поверхности расплава. Крышкой перекрывается излучение с рабочей поверхности расплава на время простоев и при длительных процессах нагрева.
Экран и крышка теплоизолированы муллитокремнеземистым рулонным материалом.
Предельные отклонения установочных и присоединительных размеров соответствуют ГОСТ 25346-89.
В комплект поставки входят: электрованна (в частично разобранном и футерованном виде); трансформатор; шкаф управления; комплект запасных частей (нагреватель, комплект электродов); комплект эксплуатационной документации по "Ведомости эксплуатационных документов".
