Электрованны прямоугольные типа СВС
Общие сведения
Электрованны соляные электродные прямоугольные СВС-2.3.4/9-И2, СВС-4.8.4/9-И2, СВС-4.8.4/6,5-И2 предназначены для нагрева, пайки твердыми припоями (электрованны основного исполнения без металлического тигеля) или жидкостной химико-термической обработки изделий (электрованны с металлическим тигелем). Могут применяться в различных отраслях инструментальной и машиностроительной промышленности.
Структура условного обозначения
СВС-Х Х 4/Х-И2 УХЛ4:
С - вид нагрева - сопротивлением;
В - ванна;
С - соляная;
Х - ширина рабочего пространства, дм;
Х - длина рабочего пространства, дм;
4 - высота рабочего пространства, дм;
Х - температура расплавленной среды, сотни °С;
И2 - порядковый номер исполнения;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Окружающая среда невзрывоопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных газов и паров в концентрациях, вредно действующих на металл и изоляцию.
При эксплуатации электрованн следует предусмотреть дополнительную изоляцию, обеспечивающую отвод выделяющихся паров солей и газов с максимальной температурой 200°С от электрованн, м3/мин:
СВС-2.3.4/9-И2 - 10;
СВС-4.8.4/6,5-И2 - 20;
СВС-4.8.4/9-И2 - 20.
Степень защиты электрованн IР20 по ГОСТ 14254-96.
Электрованны соответствуют требованиям техники безопасности по ГОСТ 12.2.007.9-88.
Нормативно-технический документ
ТУ 16-531.732-82
Технические характеристики
Технические данные приведены в таблице.
Таблица
| Параметр | Значение параметра для типоисполнений | ||
| СВС-2.3.4/9-И2 | СВС-4.8.4/9-И2 | СВС-4.8.4/6,5-И2 | |
| Установленная мощность, кВт, не более* | 40 | 120,5 | 85,2 |
| Номинальная температура расплава, ° С | 900 | 900 | 650 |
| Напряжение питающей сети, В | 380; 400; 415; 440 | ||
| Частота тока, Гц | 50; 60 | ||
| Число фаз | 2 | 3 | 3 |
| Рабочее напряжение на электродах, В | 17,3 | 16,2 | 14,8 |
| Объем расплавленной соли, л | 95 | 300 | |
| Размеры рабочего пространства (по садке), мм | 200 ? 300 ? 400 | 400 ? 800 ? 400 | |
| Удельный расход электроэнергии, кВт·ч/кг, не более | 0,261 | 0,273 | 0,172 |
| Масса электрованны (без соли), кг, не более | 1200 | 2000 | |
| Тип трансформатора | ТОЭСЗ-40/34 | ТТЭСЗ-160/21 | ТТЭСЗ-100/17 |
| Масса трансформатора, кг | 303 | 900 | 529 |
| Масса шкафа управления, кг | 188 | ||
* Установленная мощность для электрованн, поставляемых с металлическим тигелем, определяется режимом технологического процесса и составом солей.
Гарантийный срок - 1 год со дня ввода электрованны в эксплуатацию при условии соблюдения правил эксплуатации, хранения, транспортирования и монтажа.
Электрованна (рис. 1 - 3) представляет собой прямоугольную футерованную камеру с откатной крышкой, заполненную расплавленной солью, в которую погружены металлические электроды. Электрованна состоит из кожуха, футеровки, электродных групп, вентиляционных кожухов, блоков выемных нагревателей, крышки.

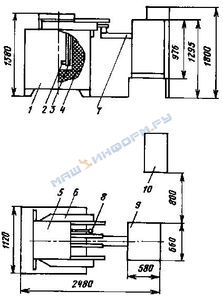

Общий вид и габаритные размеры электрованны СВС-2.3.4/9-И2
1 - кожух;
2 - выемные нагреватели;
3 - электродная группа;
4 - футеровка;
5 - крышка;
6 - вентиляционные кожухи;
7 - короткая сеть;
8 - термопреобразователь;
9 - понижающий трансформатор;
10 - шкафы управления

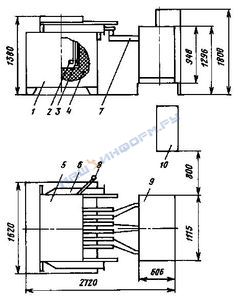

Общий вид и габаритные размеры электрованны СВС-4.8.4/9-И2
Обозначение см. рис. 1
Общий вид и габаритные размеры электрованны СВС-4.8.4/6,5-И2
Обозначение см. рис. 1
Кожух электрованны сварен из листового проката.
Футеровка состоит из огнеупорного тигеля, выложенного из блоков тяжелого шамота, слоя набивной массы и теплоизоляции из пенодиатомита.
Футеровка электрованны, поставляемой с металлическим тигелем, выполнена из пенодиатомитового кирпича и диатомитовой засыпки, находящейся между тигелем и кирпичной кладкой.
Электроды из углеродистой стали квадратного сечения располагаются вдоль стенки тигеля, противоположной стороне обслуживания электрованны, и крепятся к кожуху через асбоцементные плиты. Электроды подсоединяются медными шинами короткой сети ко вторичной обмотке понижающего трансформатора.
Для удаления паров солей с зеркала электрованны и улучшения температурных условий для обслуживающего персонала предусмотрены съемные вентиляционные кожухи, подсоединяемые к цеховой вытяжной вентиляционной системе.
Выемные блоки нагревателей устанавливаются в электрованну на период пуска для расплавления твердой соли. Каждый блок состоит из несущей конструкции - токоподводов и зигзагообразных нагревателей из проволоки высокого электрического сопротивления.
Напряжение на выемной блок подается от понижающего трансформатора через зажимы электродов.
Крышка электрованны, служащая для уменьшения тепловых потерь, выполнена сварной из листовой стали и теплоизолирована высокоглиноземистым рулонным материалом. Перемещается крышка на катках по направляющим.
Измерение, запись и автоматическое позиционне регулирование температуры расплава осуществляются автоматическим потенциометром.
Датчиком измеряемой температуры расплава является термоэлектрический преобразователь.
Управление электронагревом расплава соли в электрованне осуществляется в ручном или автоматическом режимах, выбор которого осуществляется оператором с помощью универсального переключателя.
Аппаратура управления, контрольно-измерительная и сигнальная аппаратура электрованны установлены в шкафу управления.
В комплект поставки входят: электрованна; трансформатор; шкаф управления; запасные части по ведомости ЗИП; эксплуатационная документация по ведомости эксплуатационных документов.
