Электропечь сопротивления камерная вакуумная СНВЭ-2.4.2/16И1
Общие сведения
Электропечь сопротивления камерная вакуумная СНВЭ-2.4.2/16И1 предназначена для проведения различных термических процессов (отжига, дегазации, спекания и т.п.) в вакууме при температуре 1600°С и небольших газовыделениях материалами нагревателей, экранной теплоизоляции и других элементов конструкции.
Структура условного обозначения
СНВЭ-2.4.2/16И1:
С - вид нагрева;
Н - основной конструктивный признак: сопротивления, камерная;
В - характер среды в рабочем пространстве - вакуум;
Э - тип теплоизоляции - экранная;
2 - ширина рабочего пространства, дм;
4 - длина рабочего пространства, дм;
2 - высота рабочего пространства, дм;
16 - номинальная температура, сотни °С;
И1 - исполнение первое;
УХЛ4.1 - климатическое исполнение и категория размещения по
ГОСТ 15150 - 69.
Условия эксплуатации
Температура окружающего воздуха 5-35°С.
Относительная влажность окружающего воздуха не выше 80% при 20 и не более 50% при 35°С во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, вредно действующих на комплектующее оборудование, материалы и электрическую изоляцию, не насыщенной водяными парами и токопроводящей пылью; при колебаниях напряжения питающей сети не более 5% от номинального.
Электропечь устанавливается непосредственно на пол без применения фундамента. Конструкция удовлетворяет требованиям, предъявляемым эргономикой. Электропечь соответствует ИЕВУ.681.321.008 ТУ, по технике безопасности ГОСТ 12.2.007.9 - 75.
Допускается работа в среде нейтральных газов повышенной чистоты при избыточном давлении не более 0,02 МПа (0,2 кгс/см2), при этом рабочая температура определяется в зависимости от физических параметров газа.
Электропечь может применяться в электронной, радиотехнической, электротехнической и других отраслях промышленности.
Работа электропечи, включая проведение термических процессов и управление вакуумной системой, осуществляется по программе с помощью системы автоматического управления, выполненной на базе микропроцессорных средств.
Электропечь выпускается в двух исполнениях системы управления, различающихся по уровню автоматизации: полная автоматизация (регулирование нагревом и управление элементами вакуумной системы по программе) - основное исполнение; частичная автоматизация (регулирование нагревом по программе). ИЕВУ.681321.008 ТУ;ИЕВУ.681321.008-01
Технические характеристики
Номинальное напряжение питающей сети, В - 380/220 Частота тока, Гц - 50 Установленная мощность, кВт - 35 Номинальная мощность, кВт - 29 Мощность холостого хода, кВт - 27 Номинальная температура в рабочем пространстве, °С - 1600 Равномерность температуры в рабочем пространстве электропечи без загрузки при номинальной температуре, °С - +10 Стабильность поддержания номинальной температуры, °С - +5 Размеры рабочего пространства, мм - 200x400x200 Масса садки, кг - 30+5 Среда в рабочем пространстве - вакуум Предельное остаточное давление в холодном состоянии электропечи, Па (мм рт. ст.) - 6,65·10-3 (5·10-5) Число фаз нагревателя - 1 Расход воды на охлаждение, м3/ч - 1,5 Габаритные размеры электропечи, мм - 1000x2350x1800 Масса электропечи, кг - 2000
Масса садки зависит от плотности загрузки. Для садок с малой плотностью величина загрузки может уменьшаться.
Гарантийный срок - 1 год.
Конструкция и принцип действия
Электропечь СНВЭ-2.4.2/16И1 (см. рисунок) состоит из следующих частей:
камеры нагревательной; блока вакуумного; системы водоохлаждения;
печного трансформатора; шкафа управления с САУ.

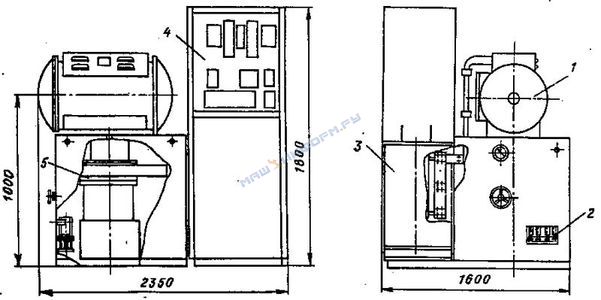

Конструкция электропечи СНВЭ-2.4.2/16И1
1 - камера нагревательная;
2 - система водоохлаждения;
3 - печной трансформатор;
4 - шкаф управления с системой автоматического управления (САУ);
5 - блок вакуумный
Все элементы электропечи, за исключением шкафа управления, смонтированы на общей раме, образуя таким образом единый монтажно-транспортный удел.
Камера нагревательная представляет собой цилиндрический горизонтально расположенный корпус, закрытый с обоих торцов крышками, закрепленными на корпусе, при помощи петель и накидных болтов. Крышка и корпус снабжены рубашками водоохлаждения.
Вакуумная система состоит из диффузионного паромасляного насоса, двух механических насосов, вакуумного затвора и необходимого количества клапанов, вентилей натекателей.
Система водоохлаждения состоит из коллектора, сливной воронки, рубашек охлаждения, элементов конструкции электропечи и диффузионного паромасляного насоса, соединенных резино-тканевым шлангом, закрепленным на штуцерах элементов системы водоохлаждения бандажами.
Система разделена на 3 цепи охлаждения, в каждой из которых водоохлаждаемые элементы соединены последовательно.
Питание нагревателя осуществляется от однофазного печного трансформатора, установленного на раме электропечи. На перемычке, соединяющей обмотки низкого напряжения трансформатора, установлен шинный трансформатор тока, входящий в систему контроля тока нагревателя.
Регулирование теплового режима осуществляется путем изменения подводимого к нагревателю напряжения с помощью тиристорного регулятора напряжения, включенного в первичную обмотку печного трансформатора. Сигнал управления тиристорного регулятора напряжения формируется и подается с регулирующего микропроцессорного прибора "ПРОТАР-100".
Управление элементами ваккумной системы осуществляется с помощью контроллера программируемого МикроДАТ МБ57.02.
Контрольно-измерительные приборы и аппаратура смонтированы в пульте шкафа управления.
