Электропечь сопротивления камерная вакуумная компрессионная СНВК-3.10.1/13,5-И1
Общие сведения
Электропечь СНВК-3.10.1/13,5-И1 предназначена для спекания ферритов, изготовляемых из порошковых материалов, в среде защитных газов (азот, аргон, гелий) или в воздушной атмосфере.
Структура условного обозначения
СНВК-3.10.1/13,5-И1 УХЛ4:
С - вид нагрева - сопротивлением;
Н - основной конструктивный признак - камерная;
В - характер среды в рабочем пространстве - вакуум;
К - компрессионная;
3 - ширина рабочего пространства, дм;
10 - длина рабочего пространства, дм;
1 - высота рабочего пространства, дм;
13,5 - номинальная температура, сотни °С;
И1 - порядковый номер исполнения;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 5 до 40°С.
Относительная влажность воздуха 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, не превышающих указанных в ГОСТ 12.1.005-88.
Электропечь соответствует нормам техники безопасности по ГОСТ 12.2.007.9-88.
Технические характеристики
Напряжение питающей сети, В - 380/220 Частота тока, Гц - 50 Установленная мощность комплекта оборудования, кВт - 43 Установленная мощность электропечи, кВт - 36 Число фаз - 3 Номинальная температура, °С - 1350 Среда в рабочем пространстве, Па: вакуум не более - 0,1 аргон, азот, воздух, гелий не более - 11800 Размеры рабочего пространства, мм - 300x1000x100 Масса садки, кг, не более - 40 Расход инертного газа на однократное заполнение электропечи до давления 11800 Па при температуре 600°С, нм3/ч - 0,1 Габаритные размеры электропечи, мм - 6435x1735x2100 Масса электропечи, кг - 3400 Масса комплекта оборудования, кг - 6550
Гарантийный срок электропечи - 1 год со дня ввода в эксплуатацию.
Конструкция и принцип действия
Электропечь (см. рисунок) состоит из нагревательной камеры, водоохлаждаемого корпуса, тележки, на которой смонтирована каретка механизма перемещения тележки и рамы.

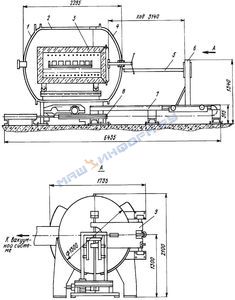

Общий вид и габаритные размеры электропечи СНВК-3.10.1/13,5-И1
1, 4 - эллиптические крышки;
2 - водоохлаждаемый корпус;
3 - нагревательная камера;
5 - каретка;
6 - тележка;
7 - рама;
8 - механизм перемещения каретки;
9 - механизм перемещения крышки
Корпус нагревательной камеры изготовлен из нержавеющей стали.
Футеровка камеры выполнена из огнеупорных материалов типов МКРЛ и МКРВ.
Нагрев садки производится нагревательными элементами из карбида кремния.
Корпус электропечи выполнен в виде горизонтального цилиндра с двумя эллиптическими крышками.
Корпус и крышки имеют полости, в которых циркулирует охлаждающая вода. Крышка открывается при загрузке и выгрузке садки механизмом перемещения крышки.
Тележка предназначена для перемещения "вперед" и "назад" поддонов с садкой. На тележке предусмотрено специальное устройство, позволяющее извлекать нагревательную камеру из корпуса при проведении регламентных работ и ремонте.
Каретка служит для перемещения тележки и состоит из гидроцилиндра, реечной передачи, редуктора и цепной передачи, обеспечивающей перемещение тележки по раме вперед и назад.
В состав комплекта оборудования электропечи входят вакуумная система, коллектор водоохлаждения, шесть печных трансформаторов типа ТОЭС 10/160 и три шкафа управления.
Компоновка всего комплекта оборудования производится с учетом производственных площадей, имеющихся у заказчика. В комплект поставки входят: нагревательная камера (нефутерованная); корпус; механизм перемещения тележки; механизм перемещения крышки; вакуумная система; коллектор водоохлаждения;
гидростанция; подставка для установки трансформаторов; шесть трансформаторов; три шкафа управления; запасные части по ведомости ЗИП; эксплуатационная документация по ведомости эксплуатационных документов.
