Установки индукционные серии "Параллель ИП"
Общие сведения
Установки индукционные "Параллель ИП" предназначены для напайки твердосплавных пластин режущего инструмента, а также для наплавки, нагрева и термообработки деталей различной формы с использованием индукторов и приспособлений специальной конструкции. Установки заменяют собой устаревшие высокочастотные установки с ламповыми генераторами и среднечастотные установки с машинными преобразователями, более экономичны, удобны и безопасны в эксплуатации, обладают малыми габаритами и современным дизайном.
Структура условного обозначения
ПАРАЛЛЕЛЬ ИП-Х/Х УХЛ4:
ПАРАЛЛЕЛЬ - индекс;
ИП - установка для индукционной пайки;
Х - мощность выходная, кВт;
Х - частота выходная, кГц;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от 15 до 35°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, способных нарушить нормальную работу установки.
Требования безопасности соответствуют ГОСТ 21139-87. МБИД.682223.001;МБИД.682213.001;МБИД.682213.002;МБИД.682213.003
Технические характеристики
Основные технические данные приведены в таблице.
Таблица
| Параметр | Значение параметра для типов установки | |||
| Параллель ИП-63-22,0 | Параллель ИП-30-44,0 | Параллель ИП-10-22,0 | Параллель ИП-10-44,0 | |
| Код документации | МБИД.682223.001 | МБИД.682213.001 | МБИД.682213.002 | МБИД.682213.003 |
| Мощность номинальная, кВт | 63 | 30 | 10 | 10 |
| Напряжение на индукторе, В | 50-300 | 50-300 | 20-100 | 20-100 |
| Частота рабочая, кГц | 22 | 44 | 22 | 44 |
| Расход охлаждающей воды при давлении не выше | 26 | 20 | 10 | 10 |
| Масса (преобразователь/блок компенсации), кг | 200/180 | 200/180 | 120 | 120 |
| Габаритные размеры без рабочего стола, мм | 600 ? 700 ? 2010 | 600 ? 700 ? 2010 | 600 ? 700 ? 1017 | 600 ? 700 ? 1017 |
| Минимальный диаметр сечения нагреваемой детали в плоскости витков индуктора при нагреве выше 740 ° С, мм | 4,8 | 3,4 | 4,8 | 3,4 |
Установки питаются от сети трехфазного переменного тока 380 В, 50 Гц.
Гарантийный срок - 18 мес со дня ввода в эксплуатацию.
Установки индукционные (рис. 1) "Параллель ИП-63-22,0" и "Параллель ИП-30-44,0" состоят из двух металлических шкафов: преобразователя частоты "Параллель ППЧ-63-22,0" ("Параллель ППЧ-30-44,0") и блока компенсации с индуктором.

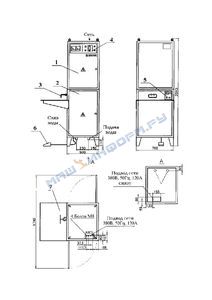

Общий вид и габаритные размеры установки индукционной
"Параллель ИП" мощностью 63 и 30 кВт
1 - преобразователь частоты;
2 - блок компенсации;
3 - индуктор;
4 - панель управления преобразователя;
5 - панель управления нагревом;
6 - педаль;
7 - рабочий стол паяльщика
Преобразователь установлен сверху на блоке компенсации, однако при необходимости может устанавливаться отдельно на расстоянии до 20 м при использовании коаксиального кабеля (10 м при использовании кабелей общего применения).
Обслуживание шкафов двухстороннее. На лицевую панель преобразователя выведены измерительные приборы, кнопки включения и выключения питания и инвертора, задатчик мощности, индикаторы защиты, охлаждения и блокировок. Возле индуктора установлена панель управления оператора с задатчиком и индикатором мощности, кнопками включения и отключения нагрева и питания установки.
Установки индукционные (рис. 2) мощностью 10 кВт "Параллель ИП-10-22,0" и "Параллель ИП-10-44,0" выполнены в едином шкафу.

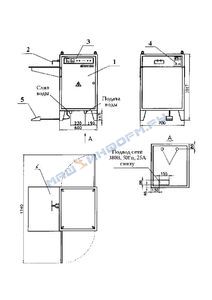

Общий вид и габаритные размеры установки индукционной
"Параллель ИП" мощностью 10 кВт
1 - шкаф установки;
2 - индуктор;
3 - панель управления;
4 - панель управления нагревом;
5 - педаль;
6 - рабочий стол паяльщика
Цепь индуктора и шкафы установки заземлены. Система управления обеспечивает автоподстройку частоты при изменении параметров индуктора и стабилизацию электрического режима при колебаниях напряжения сети, а также защиту и сигнализацию при перегрузках по току и напряжению, срыве инвертора, пробое силовых полупроводниковых приборов, неполадках в системе охлаждения, пропадании фазы питающего напряжения, открывании дверей шкафов.
Подвод электропитания - снизу или сверху, воды - снизу. В комплект поставки установок "Параллель ИП-63-22,0" и "Параллель ИП-30-44,0" входят: преобразователь частоты, блок компенсации с индуктором, рабочий стол паяльщика, ножная педаль, единичный комплект ЗИП, эксплуатационная документация (техническое описание и инструкция по эксплуатации, альбом схем, формуляр).
В комплекте поставки установок "Параллель ИП-10-22,0" и "Параллель ИП-10-44,0" преобразователь частоты и блок компенсации объединены в одном шкафу.
По согласованию с потребителем установка дополнительно комплектуется дистанционным пультом управления, ремонтным комплектом ЗИП, набором специальных индукторов, устройствами для подсветки, экранирования и присоединения вытяжной вентиляции к индуктору. Проводятся пусконаладочные работы у потребителя и обучение персонала.
